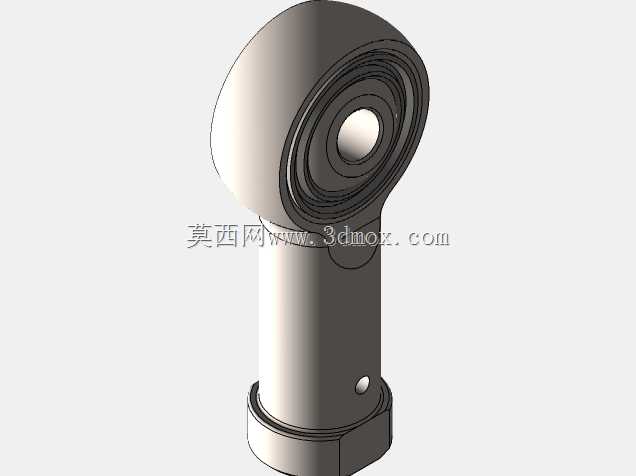

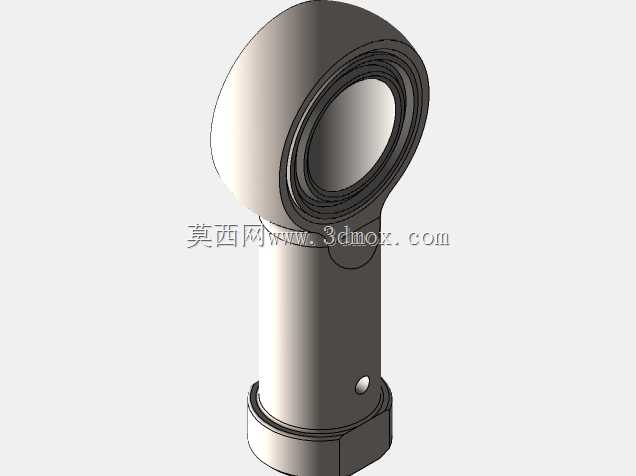

内螺纹型杆端关节轴承玫瑰接头结构

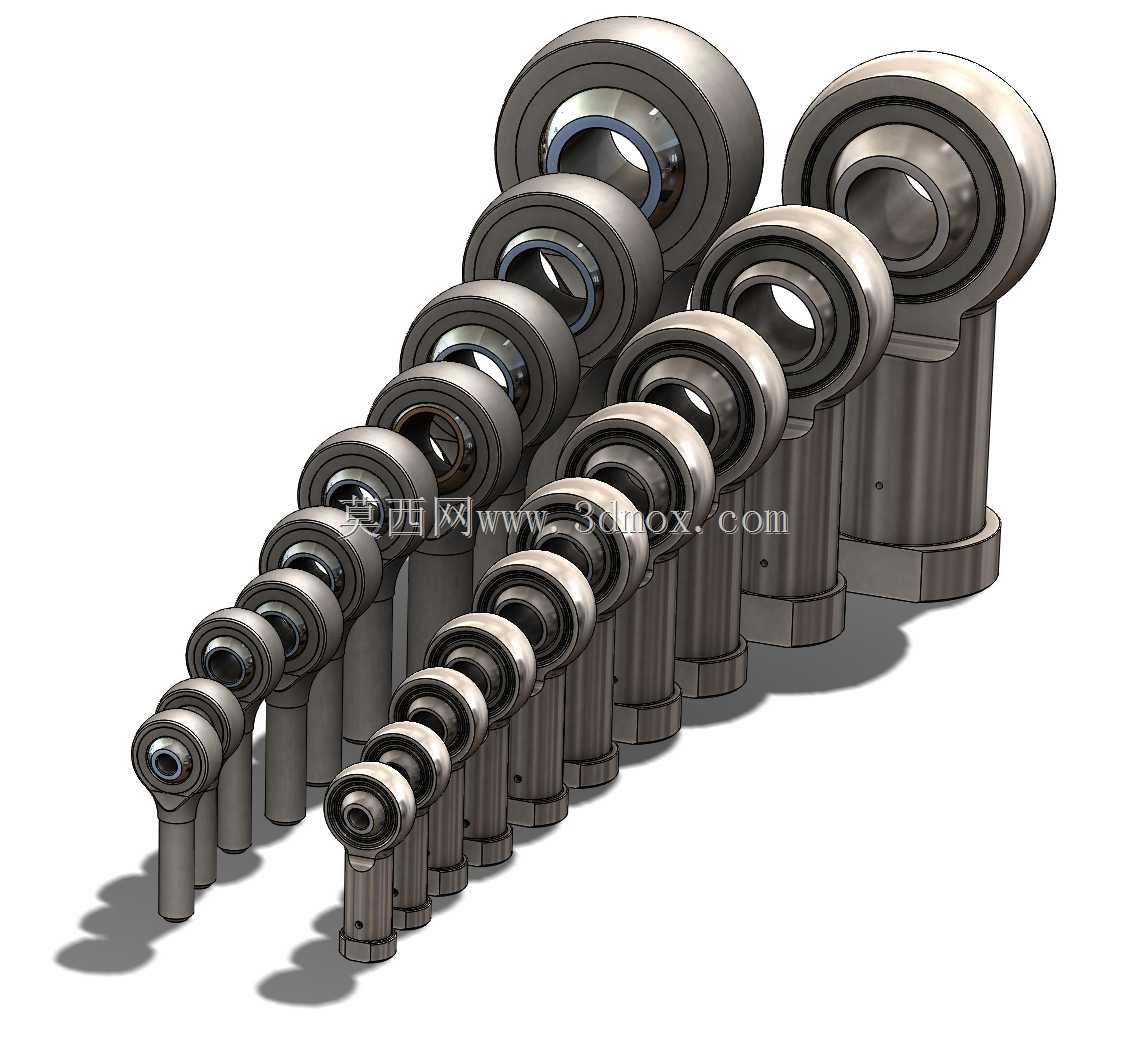

本次呈现的内螺纹杆端玫瑰接头，本质是杆端关节轴承类铰接连接件，这类部件广泛应用在需要实现空间角度补偿、多自由度铰接传动的机械场景中，比如航空航天领域的操纵连杆机构、工业自动化设备的联动摆臂、工程机械的执行杆件连接、液压气动缸的端部铰接点位，能够在存在安装角度偏差、工作中产生往复摆动、小角度回转的工况下，稳定传递径向与轴向的复合载荷，补偿连接副之间的同轴度误差，避免杆件因刚性别劲产生的应力集中、疲劳断裂问题。从功能特性来看，这类接头自带的内螺纹安装端可以直接和外螺纹杆件快速旋合装配，端部的自润滑关节轴承结构具备低摩擦、耐磨损的特性，无需频繁补充润滑即可长期维持顺畅的铰接转动，能够承受径向载荷、单方向或者交替作用的轴向载荷，适配不同载荷等级的传动需求。在设计思路上，该系列接头覆盖了多规格尺寸梯度，从微型小载荷的精密仪器连杆接头，到大载荷重型设备用的大尺寸杆端，每一个规格都严格匹配对应螺纹公称直径、杆部长度、轴承内径参数，安装边界充分考虑通用装配需求：内螺纹的公差适配普通公制螺纹的装配精度，轴承外圈的安装尺寸符合通用关节轴承的互换标准，杆部的外形设计预留了扳手夹持位，方便现场装配时的拧紧操作，同时整体结构做了等强度优化，在螺纹根部、轴承与杆身衔接的应力集中位置做了圆角过渡处理，避免应力突变导致的部件失效，轴承部分的密封结构可以阻挡外界粉尘、水汽进入摩擦副，延长部件在复杂工况下的使用寿命。不同规格的接头可以覆盖从轻载精密操纵机构到重载工程机械传动的全场景需求，装配时仅需将内螺纹端与对应杆件旋合到位，通过轴承内圈的安装孔与配套铰接销轴固定，即可实现多自由度的铰接连接，能够大幅降低连杆机构的装配精度要求，抵消工作过程中机架变形、杆件受力形变带来的角度偏移，保障整套传动机构运行的平顺性与可靠性，减少铰接点位的异常磨损与异响问题。
