汽车悬架用螺旋弹簧减震器结构设计

　　在汽车底盘悬架系统的匹配设计中，减震支柱是承担滤震、支撑与行驶稳定性控制的核心部件，这套带螺旋弹簧的筒式减震结构，主要适配小型运动车型的前悬或后悬独立悬架布置场景，直接替代原车减震总成完成改装或整车配套的结构验证。从实际装车用途来看，该部件需要同时承担车身垂直载荷传递、路面冲击缓冲、振动能量衰减三重作用，日常行驶中经过颠簸路面、减速带或非铺装路段时，螺旋弹簧负责吸收路面传来的瞬时冲击能量，将刚性碰撞转化为弹簧的弹性形变，而内部的液压阻尼筒则负责抑制弹簧反复回弹的多余振动，避免车身出现持续的上下抛跳，保证轮胎始终与路面保持有效接触，提升行驶抓地力与操控稳定性。

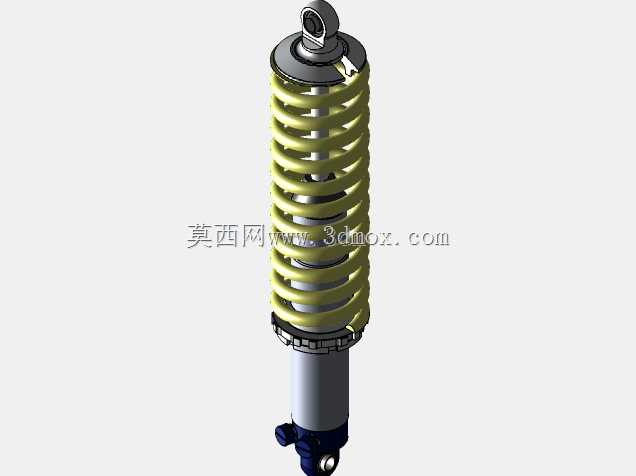

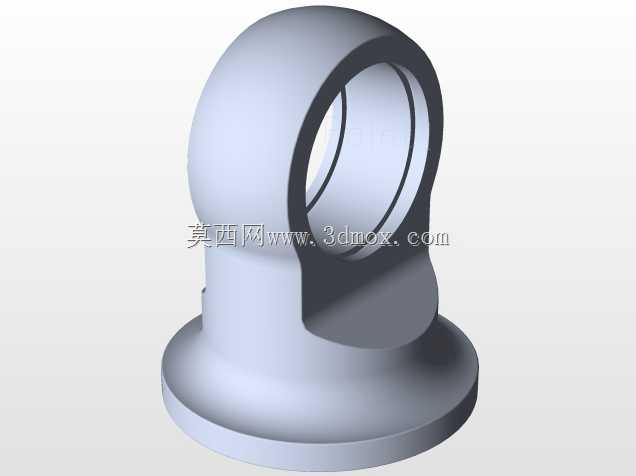

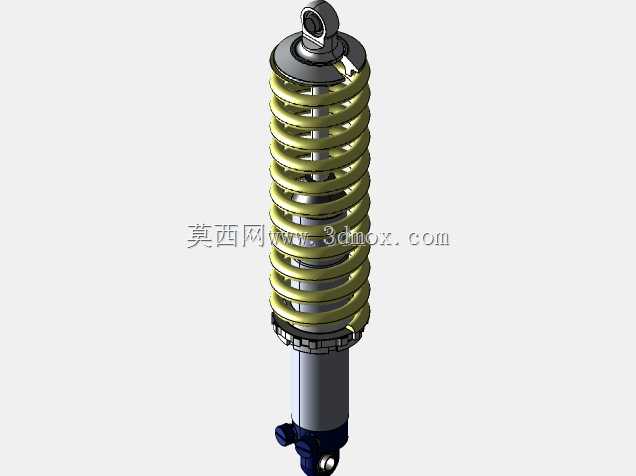

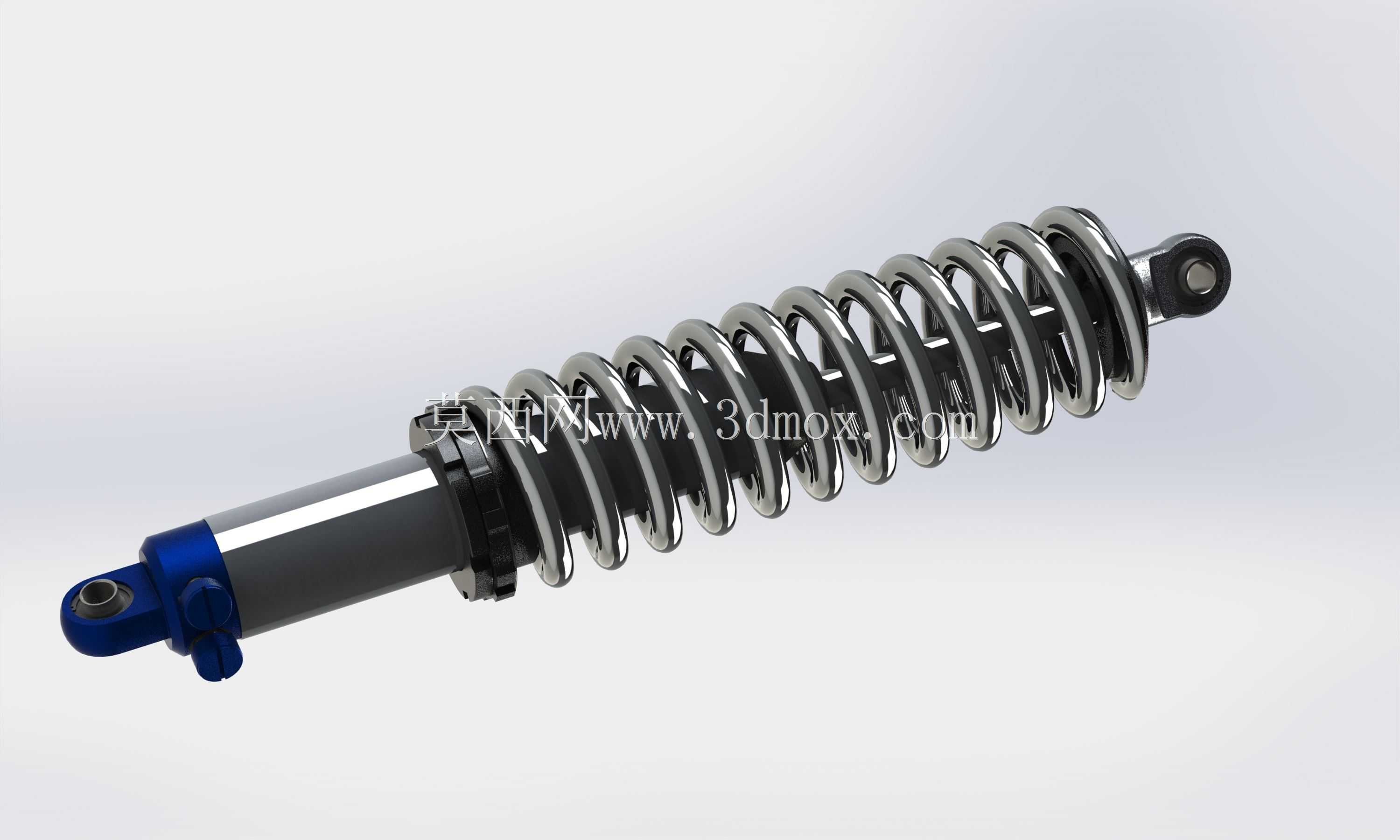

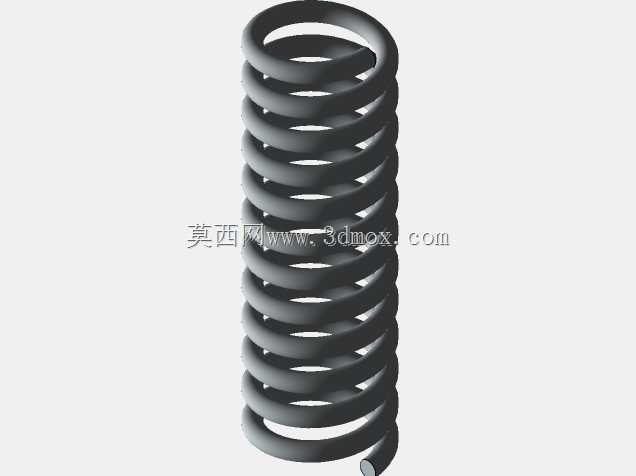

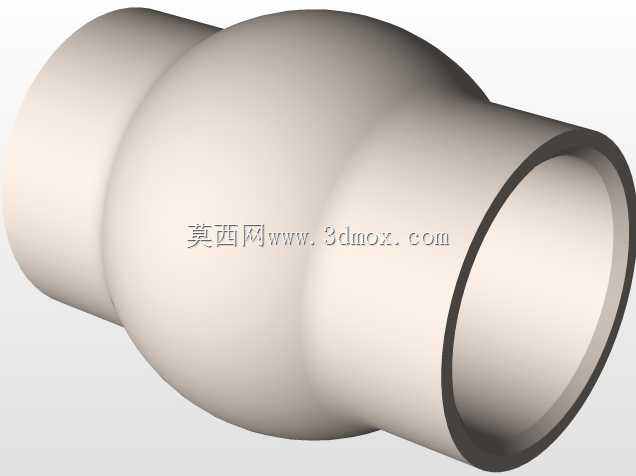

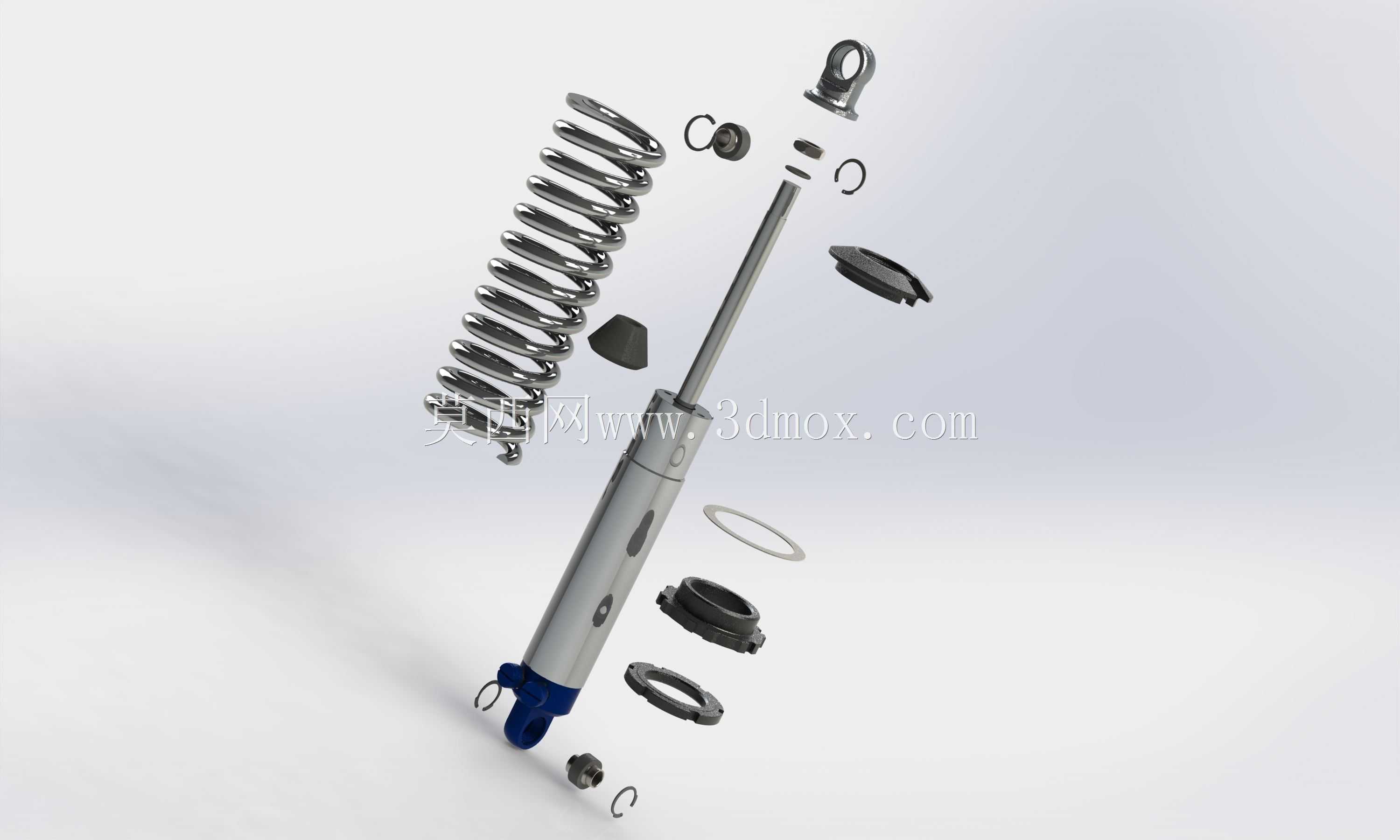

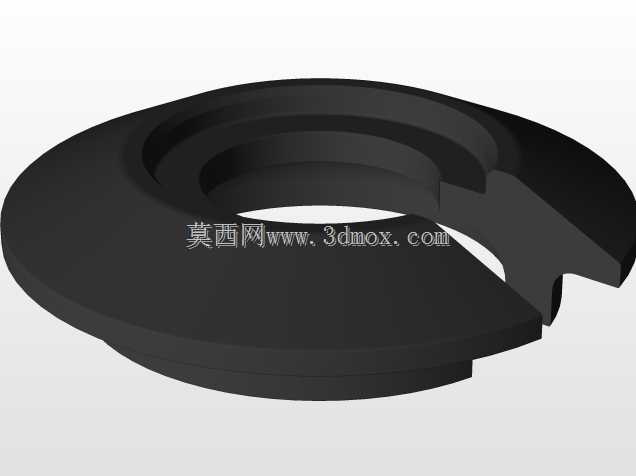

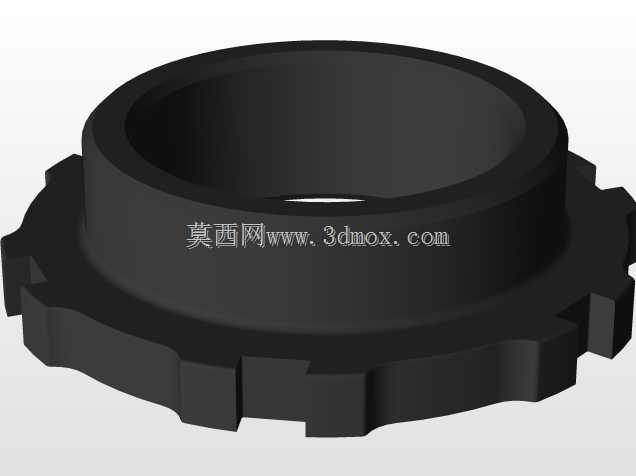

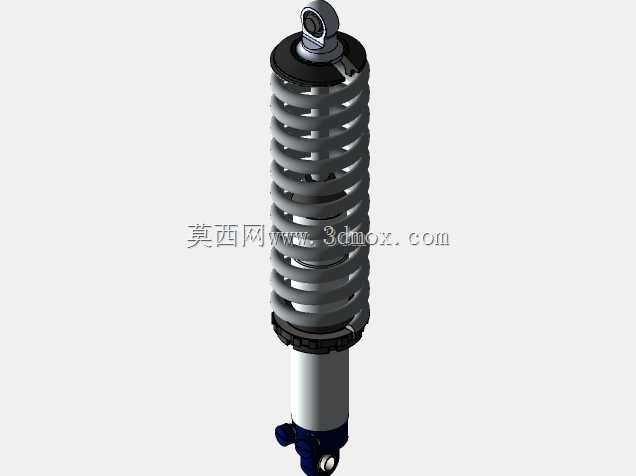

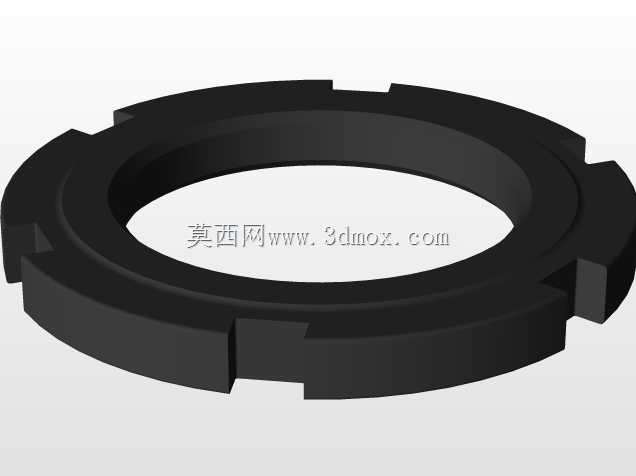

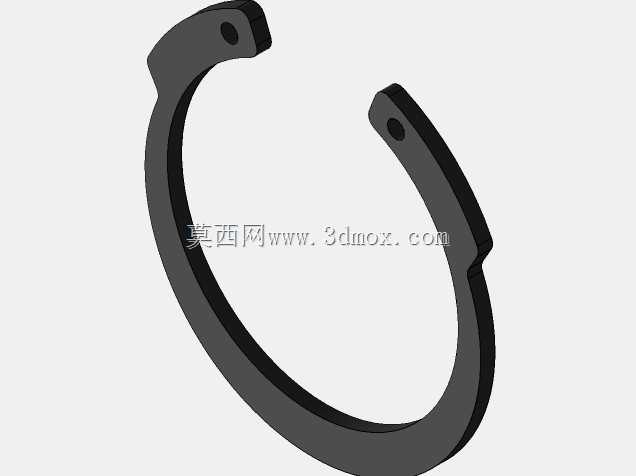

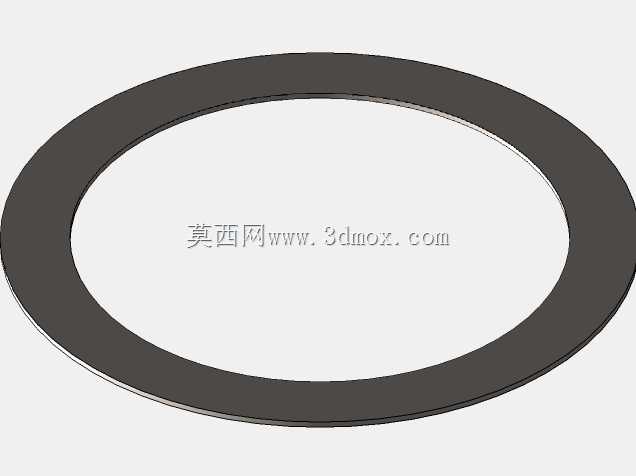

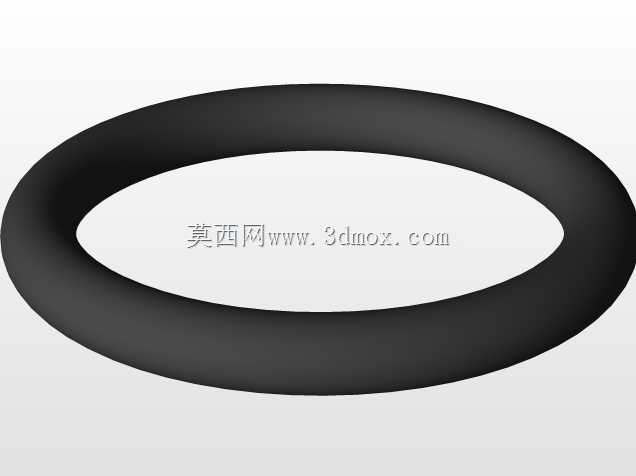

　　从结构设计思路来看，这套减震器采用了筒身与弹簧集成的一体式支柱结构，上端与下端均设计了铰接式安装吊耳结构，上端吊耳用于连接车身悬架塔顶，下端吊耳连接下摆臂或转向节，铰接结构内部预留了衬套安装空间，可通过橡胶衬套过滤部分高频细碎振动，同时允许悬架跳动过程中减震器随行程变化产生小角度摆动，避免运动干涉。弹簧采用等节距圆柱螺旋弹簧设计，弹簧钢丝表面做了镀铬抛光处理，既提升了表面防锈能力，也降低了弹簧压缩伸张过程中的表面摩擦损耗，弹簧上下端均设置了弹簧座，下端弹簧座与阻尼筒外筒做了限位固定，上端弹簧座集成了缓冲块与防尘罩结构，可避免泥沙、水渍进入阻尼筒活塞杆表面，防止油封磨损导致的漏油失效。阻尼筒的侧部设计了外置的阻尼调节旋钮结构，可根据不同的行驶场景需求调整阻尼力大小，兼顾日常代步的舒适性与激烈驾驶的支撑性需求。

　　从安装边界与尺寸参数来看，该减震器的完全压缩高度为12.5英寸，完全伸张后的总高度为18.75英寸，适配的骑乘高度调整区间在15.25英寸到15.75英寸之间，匹配的弹簧自由长度为14英寸，在整车布置时需要预留足够的上下跳动行程空间，避免悬架达到极限行程时出现弹簧并圈或阻尼筒顶死的情况。安装时上下吊耳的铰接孔中心距需要与原车悬架硬点坐标完全匹配，吊耳的铰接孔径与连接螺栓的规格需要对应，保证连接强度满足整车满载工况下的载荷要求。建模过程中对弹簧的螺旋升角、钢丝直径、中径参数都做了精准还原，阻尼筒的外筒直径、活塞杆直径、上下端安装结构的细节都按照实际装车尺寸做了1:1复刻，可直接用于悬架系统的运动干涉校核、整车装配模拟，也可作为改装减震器开发的结构参考。在实际结构验证中，需要重点校核弹簧在最大压缩行程下的并圈间隙，阻尼筒活塞杆的伸出长度是否满足最大伸张行程的要求，避免极限工况下出现部件拉脱或碰撞损坏，同时弹簧的刚度匹配需要与整车轴荷对应，保证悬架偏频处于合理区间，兼顾乘坐舒适性与操控支撑性。
