Midlana前悬底盘定位工装夹具结构

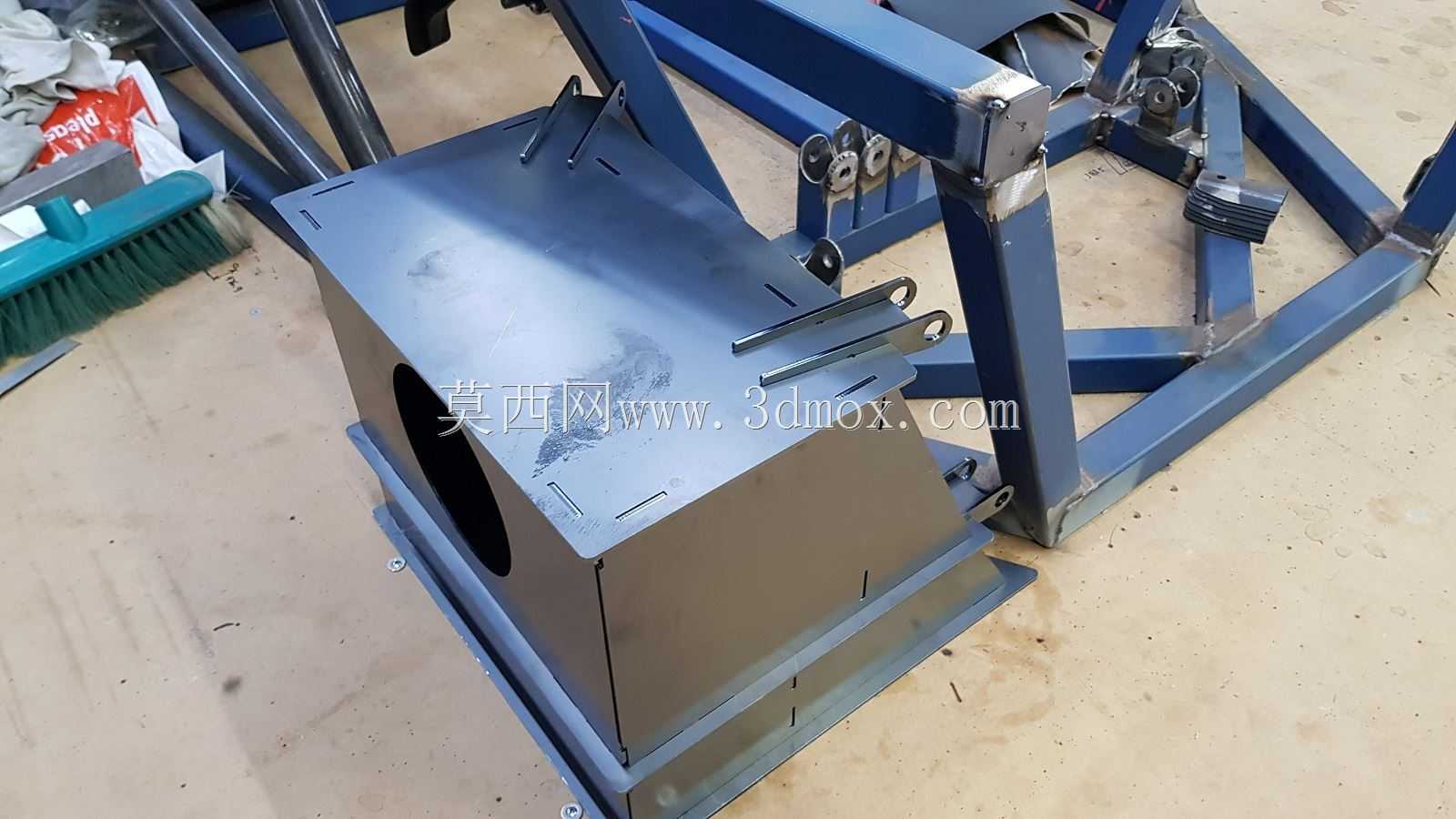

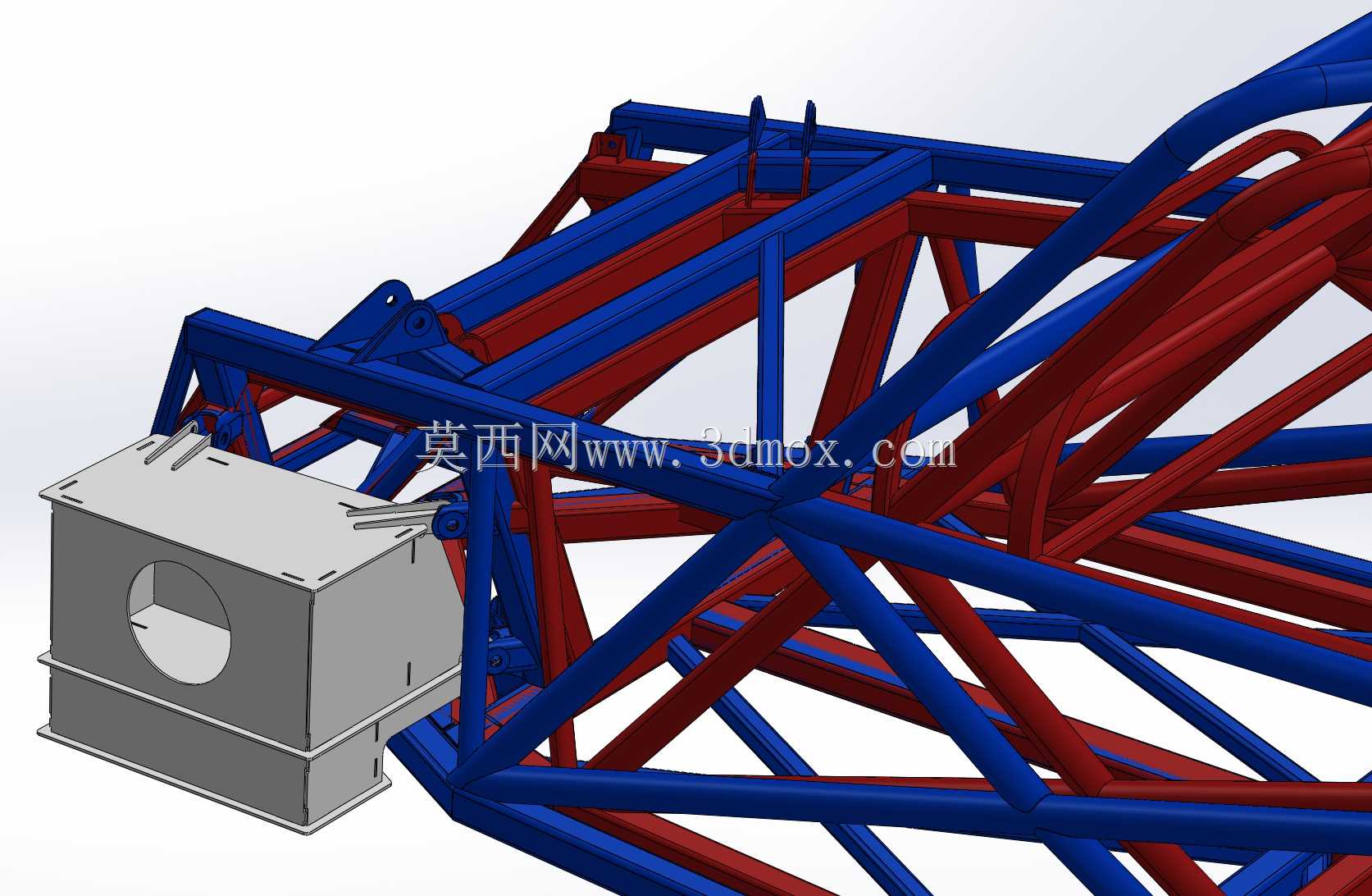

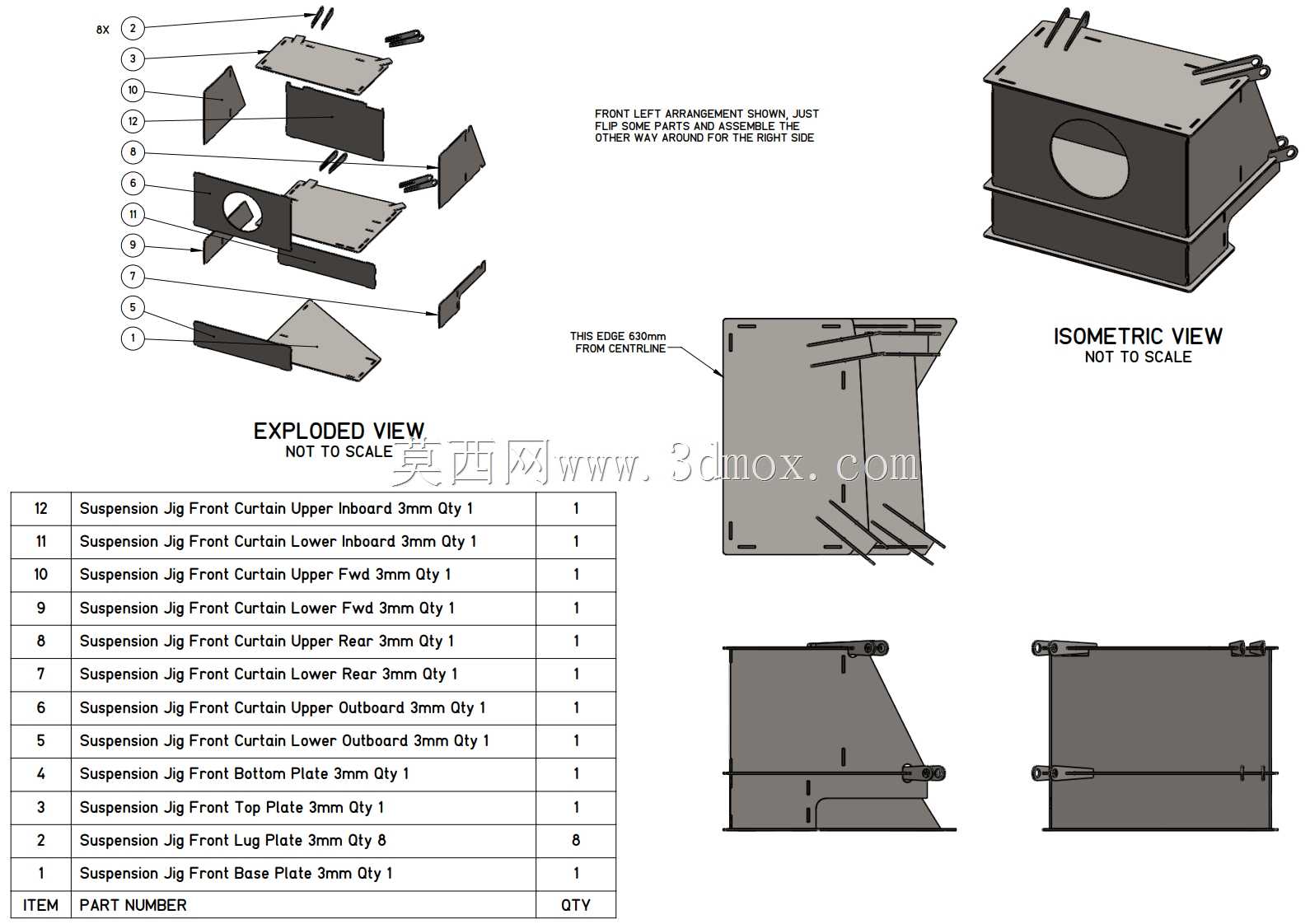

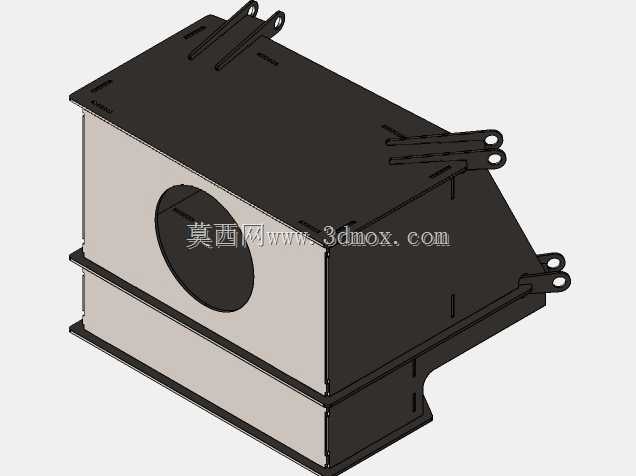

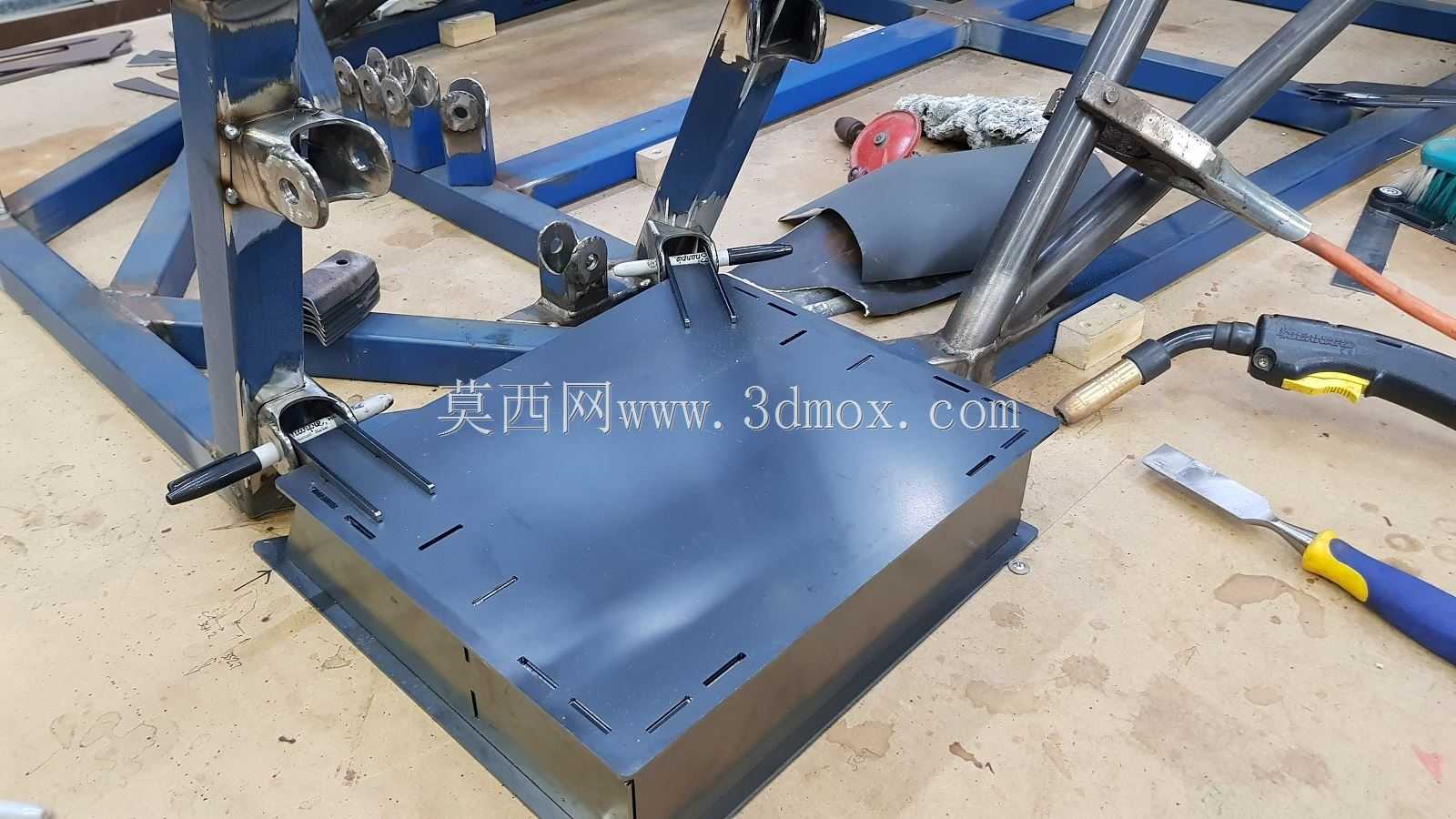

　　在自制轻量化跑车、小批量特种车架的生产与改装环节，前悬架与底盘的对接精度直接决定了后续四轮定位参数、悬架运动轨迹以及整车行驶的操控稳定性，这套定位夹具正是针对Midlana这类钢管桁架式车架的前悬安装位定位需求开发的专用工装。从实际车间应用场景来看，这类夹具主要服务于车架焊接工序的前置定位环节——钢管桁架车架在拼焊过程中，若没有刚性定位基准，很容易出现焊接变形累积，导致前悬控制臂安装点、减震器支座、转向机固定位的位置度超差，后续装配时会出现悬架部件干涉、前轮前束与外倾参数无法调整到设计区间的问题，严重时甚至会导致行驶中轮胎偏磨、转向回正力异常。这套夹具的主体承托结构采用厚钢板折弯焊接成型，底部设置了与工装平台基准槽匹配的安装边，可直接通过T型螺栓固定在铸铁焊接工作台上，避免工装本身在装夹、焊接过程中出现位移。承托面的型面完全匹配前副车架对应位置的底盘轮廓，边缘开设的多个缺口与定位槽，分别对应前悬控制臂安装支座、元宝梁固定点、转向器安装支架的位置，拼焊时只需将对应管件、冲压支座靠紧定位槽点固，就能保证各安装点的相对位置精度，不需要反复测量尺寸调整位置，能大幅缩短单台车架的拼焊辅助时间。

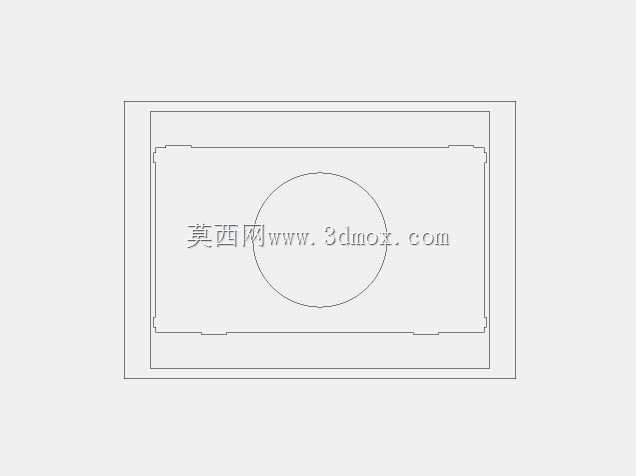

　　从设计思路上看，这套夹具没有采用复杂的气动或液压夹紧结构，完全依靠型面定位+快速夹钳的手动装夹方案，适配小批量定制、个人改装的生产场景——这类场景下生产节拍不高，手动装夹的维护成本更低，也不需要配套气源、液压站等辅助设施，普通小型加工车间甚至个人改装工坊都能直接使用。夹具的框架部分采用标准矩形钢管焊接而成，支撑腿的角度经过受力校核，在承托车架前部重量（含前悬预装部件重量约80-120kg）时不会出现结构形变，支撑腿与主体承托结构的连接位置采用满焊处理，焊后经过去应力退火，避免长期使用后出现应力变形导致定位精度流失。承托结构上预留的大直径圆孔，一方面是为了避让底盘上的凸起结构，避免装夹时出现干涉，另一方面也可以作为吊装孔使用，方便夹具整体移位、转序时通过吊钩吊运。

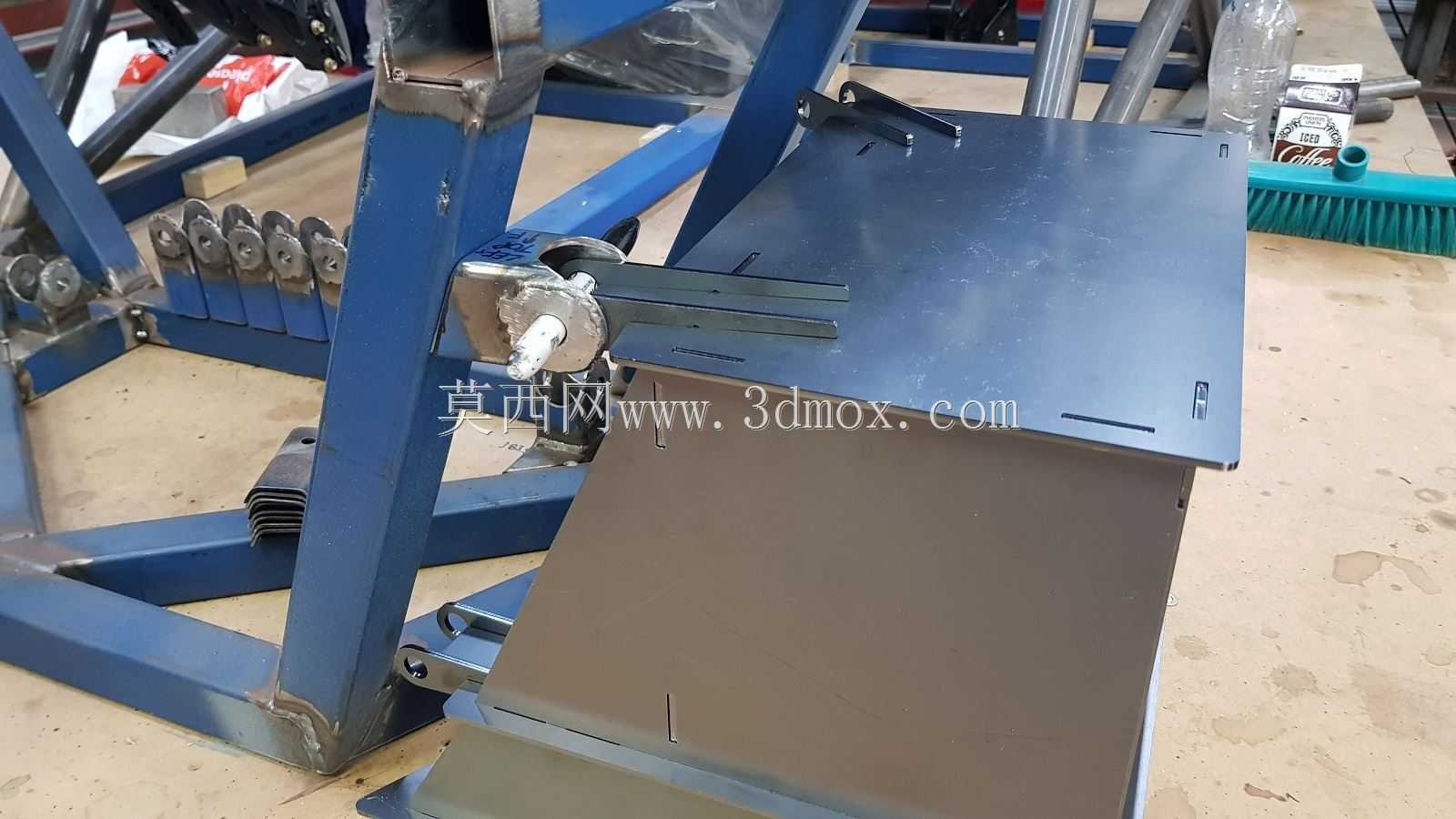

　　关于安装边界与尺寸适配，这套夹具的定位基准完全匹配Midlana车型的前悬设计参数，左右定位槽的对称度公差控制在0.2mm以内，控制臂安装位的定位槽高度差不超过0.15mm，能够保证拼焊完成后的车架前悬安装点位置度满足后续装配要求。夹具整体占地尺寸约1200mm*800mm，适配工作台安装的T型槽间距为100-200mm的常规铸铁焊接平台，不需要对现有工作台进行额外改造。使用时需要先将夹具本身在工作台上找正，打表确认承托面的平面度不超过0.1mm/m后再锁紧固定螺栓，之后依次将前舱底板构件、前纵梁管件、悬架支座靠紧对应定位面，用快速夹钳压紧后即可进行点固焊接，点固完成后可松开夹钳将车架移出进行满焊作业，避免焊接热量传导到夹具上导致工装受热变形。

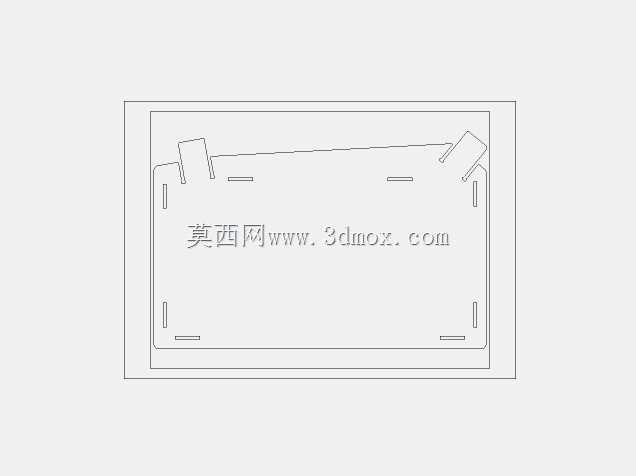

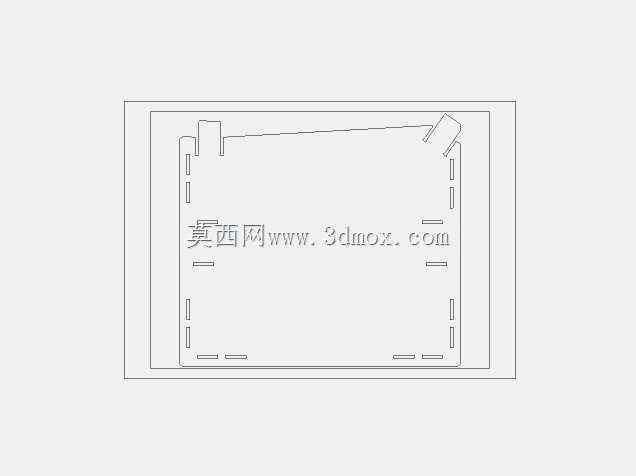

　　不同于量产车使用的自动化焊装线夹具，这套工装的设计更偏向实用性与低成本，所有钢板切割件均采用激光切割下料，轮廓精度高，不需要二次机加工就能满足定位要求，DXF格式的切割轮廓可以直接导入激光切割机编程生产，加工门槛低。在实际使用中，除了用于新车架的拼焊定位，这套夹具也可以作为旧车改装、事故车修复的校正基准，将变形的前底盘部位固定在夹具上，对比定位槽的位置就能快速判断变形量，辅助校正作业。夹具的非定位面都做了倒角处理，避免操作时划伤工件或操作人员，长期使用后如果定位面出现磨损，只需更换对应的定位镶块即可，不需要整体报废工装，维护成本极低。针对焊接过程中常见的飞溅粘黏问题，承托定位面可以提前喷涂防飞溅涂层，清理时只需用钢丝刷扫过即可，不会破坏定位面的精度。
