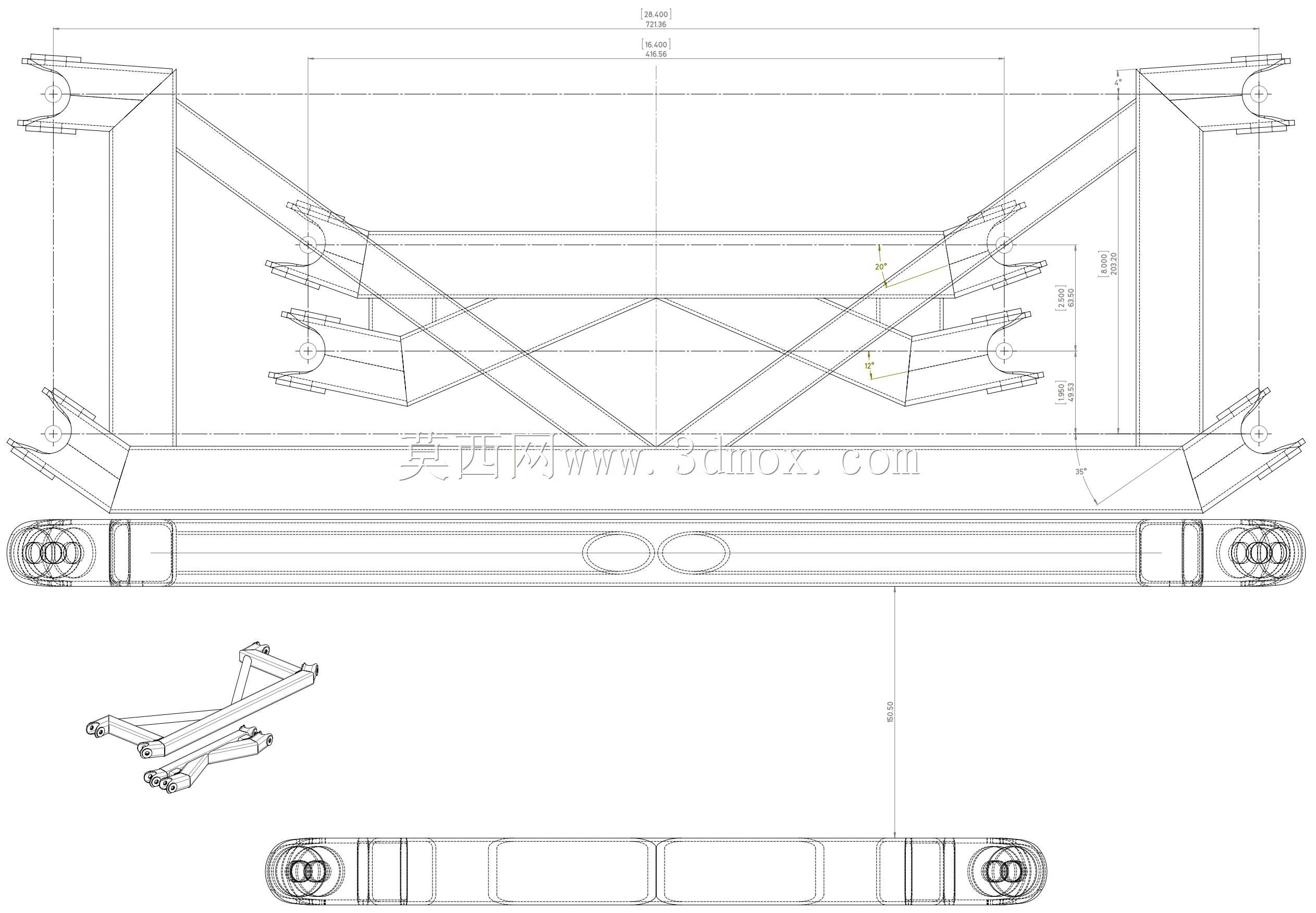

Midlana车型后副车架结构设计方案

　　后副车架作为底盘承载系统的核心构件，在整车架构中承担着多重关键作用，既要为后悬架各杆件提供精准的安装基准，也要承接路面传递的冲击载荷，同时还要隔离路面振动向车身的传递路径，提升后排乘坐的舒适性。这套后副车架采用交叉桁架式的主体结构，区别于传统封闭式箱梁副车架，开放式的桁架布局在保证整体扭转刚度的前提下，有效降低了构件自身重量，更适配轻量化车型的底盘配重需求。从结构布局来看，主体框架采用左右对称的设计思路，两侧设置了多组安装点位，分别对应后悬架控制臂、减震器总成、横向稳定杆的安装接口，每个安装面的位置度公差都经过反复校核，确保悬架运动过程中杆件不会出现运动干涉，轮端定位参数的变化量控制在设计允许范围内。

　　交叉布置的斜向支撑梁是整个结构的刚度核心，通过三角形稳定结构将两侧的安装点位连接成整体，当车辆经过颠簸路面时，单侧车轮受到的冲击载荷可以通过斜向支撑快速分散到整个副车架框架，避免局部应力集中导致的结构变形，在长期交变载荷作用下也能保持安装点位的位置精度，防止四轮定位参数失准。副车架的前后端设置了与车身连接的安装支座，支座位置预留了缓冲衬套的安装空间，通过橡胶衬套的阻尼特性过滤路面传来的高频振动，避免底盘振动直接传递到车身座舱内部，同时在车辆发生极限侧倾时，衬套的适度变形也能辅助提升底盘的循迹性能。在设计过程中，首先需要明确各安装点的硬点坐标，这些硬点直接决定了后悬架的运动学特性，包括车轮外倾角、前束角在悬架跳动过程中的变化曲线，

　　以及抗俯仰、抗侧倾的几何参数，所有结构梁的走向都需要避开悬架运动的包络空间，同时还要预留制动管路、线束的布置空间，避免底盘运动过程中与管线发生摩擦干涉。外形尺寸方面，副车架的整体宽度匹配车型后轮距的设计要求，前后方向的安装跨距经过优化，既保证与车身地板下方的安装点位完全对齐，也不会侵入后备箱的储物空间，底部的轮廓高度充分考虑了车辆的通过性要求，最低离地间隙满足整车设计的通过角指标，不会在车辆经过起伏路面时出现托底风险。安装边界上，所有与车身连接的螺栓孔位都采用统一的规格标准，装配时可以从下方直接对位安装，不需要在车身内部进行复杂的操作，降低总装环节的装配难度；与悬架部件连接的安装面都设计了定位凸台，装配时可以快速定位，

　　减少调整垫片的使用量，提升售后维修的便利性。结构的壁厚设计经过多轮CAE仿真验证，在最大冲击载荷工况下，各部位的应力值都低于材料的屈服强度，疲劳寿命满足整车全生命周期的使用要求，不会出现长期使用后的结构开裂问题。桁架结构的中空位置也预留了后期加装底盘加强件、副车架加固拉杆的安装点位，满足不同使用场景下的改装需求，不管是日常街道行驶还是赛道激烈驾驶，这套结构都能提供足够的支撑刚度，保证底盘的响应速度。在细节处理上，所有梁体的连接位置都采用圆弧过渡，避免直角位置的应力集中，焊接边的设计符合焊接工艺要求，不需要复杂的工装夹具就能完成焊接作业，生产过程中的尺寸一致性更容易保证，降低批量生产的工艺难度。
