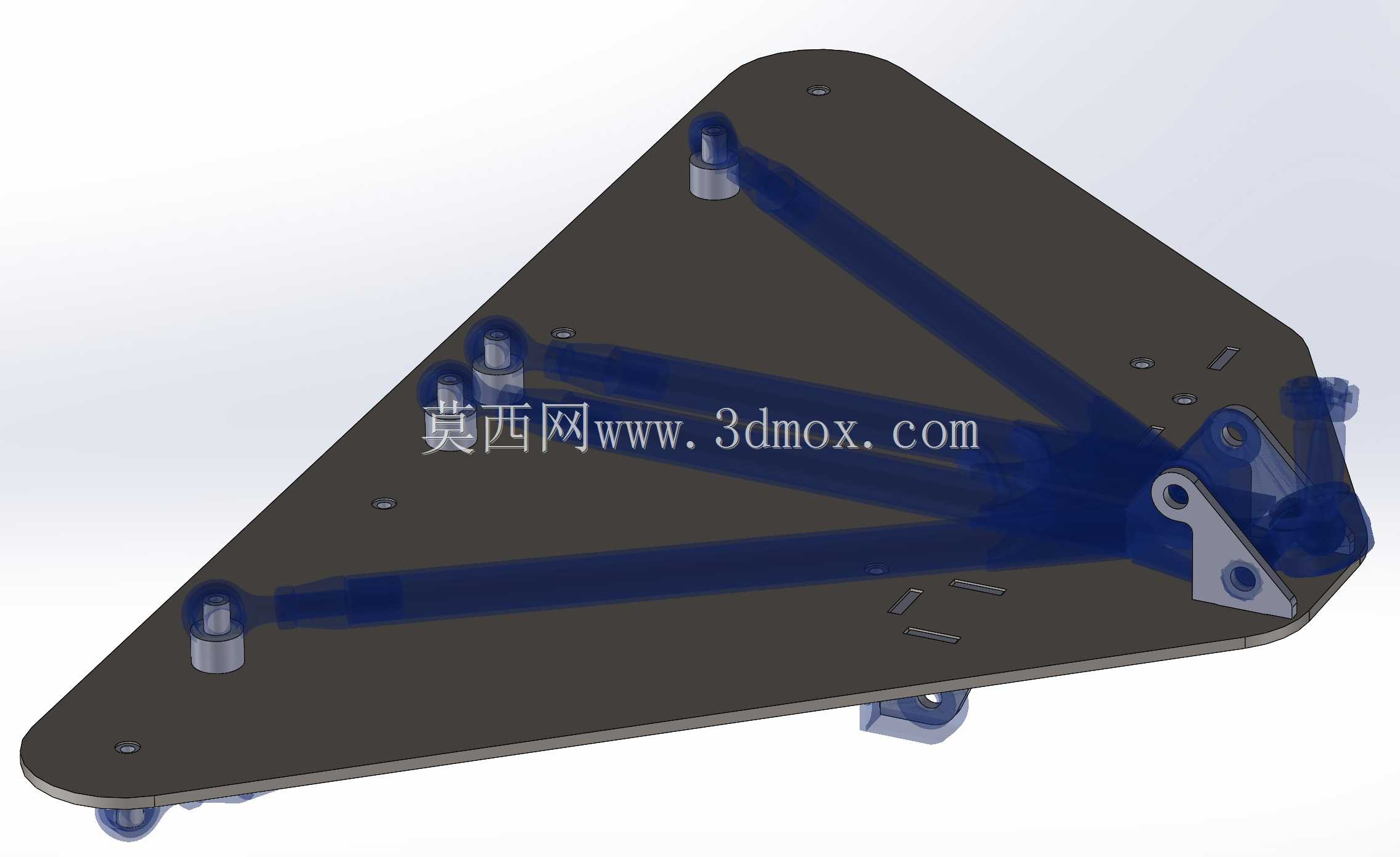

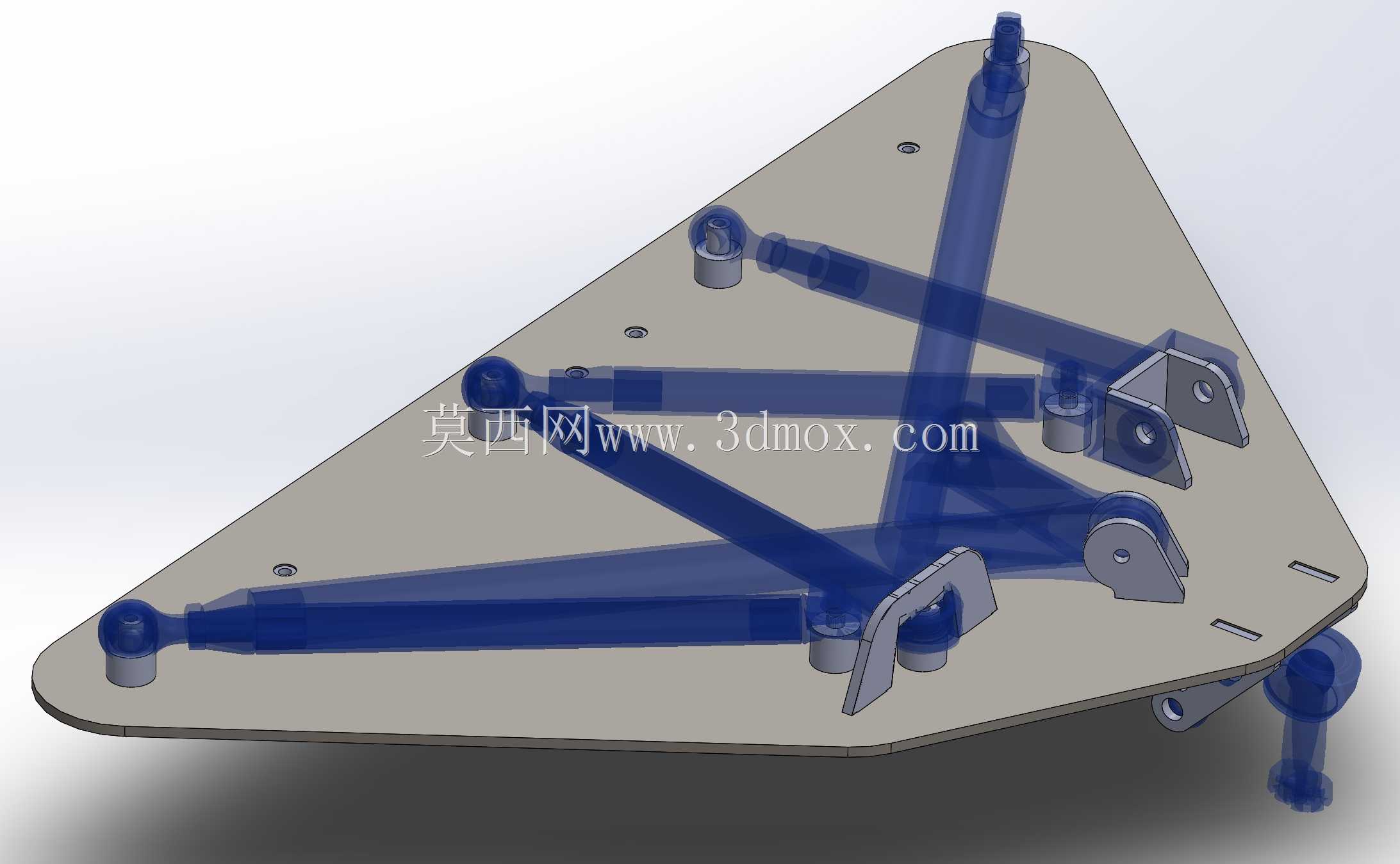

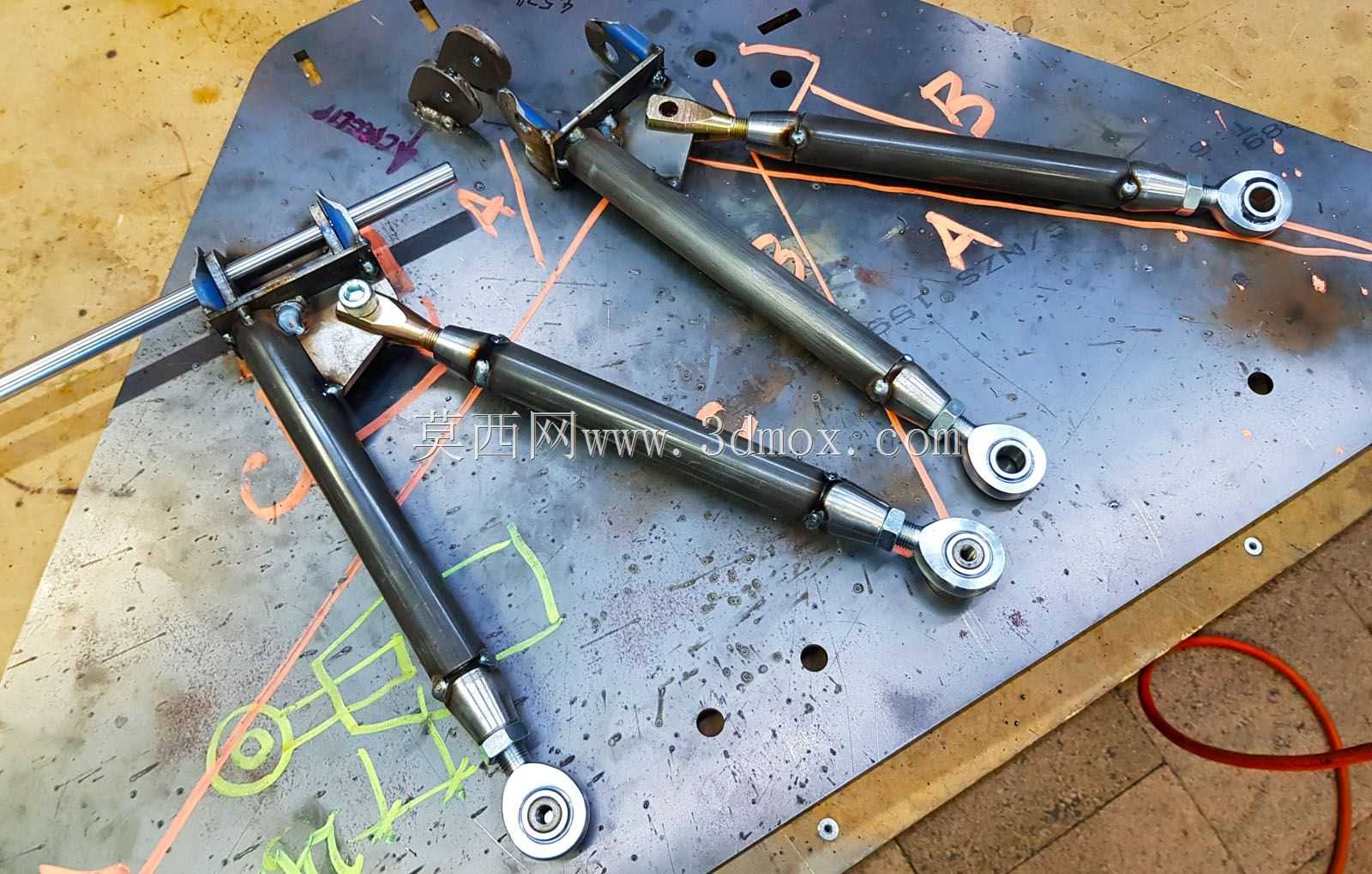

Midlana悬挂臂装夹定位工装结构

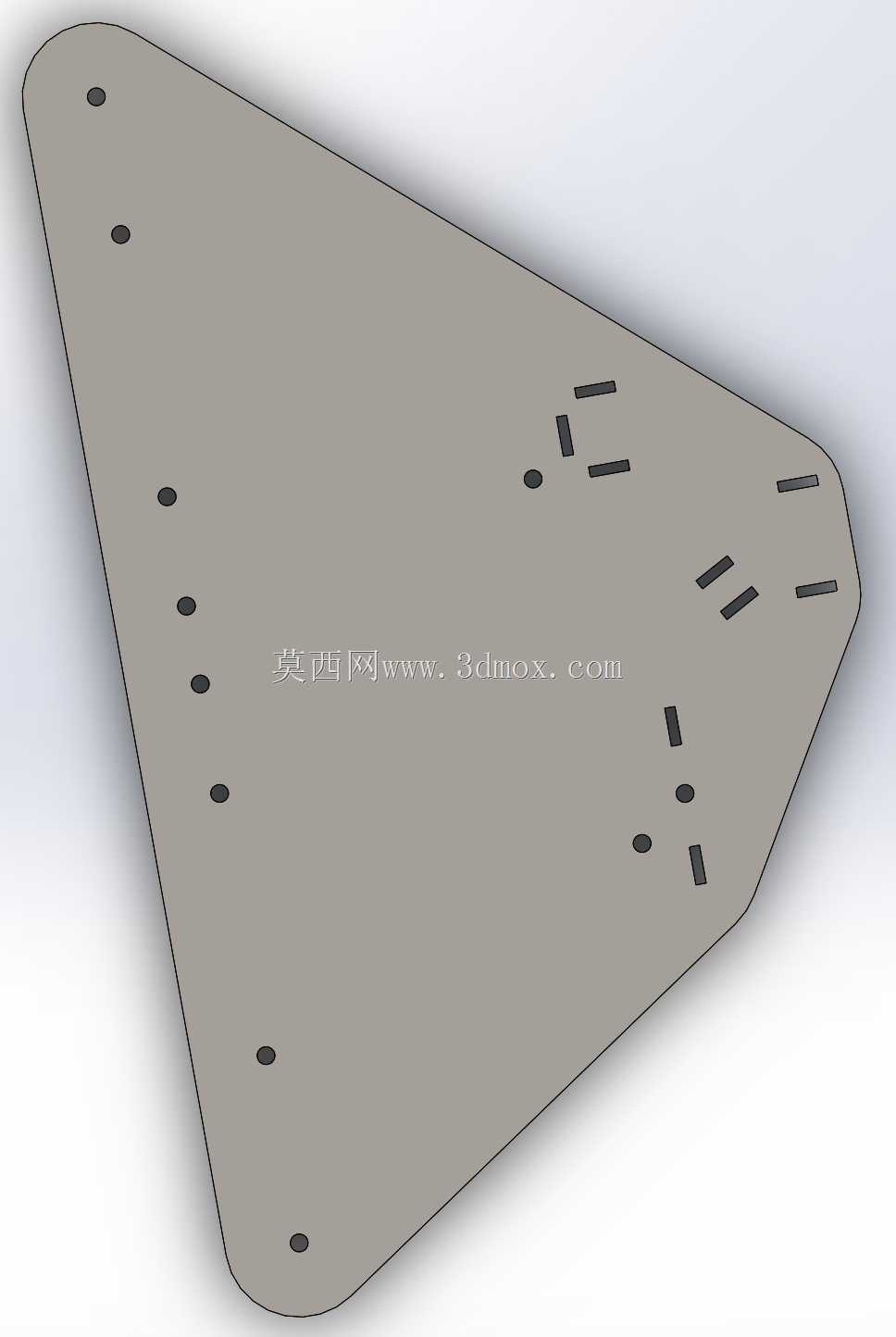

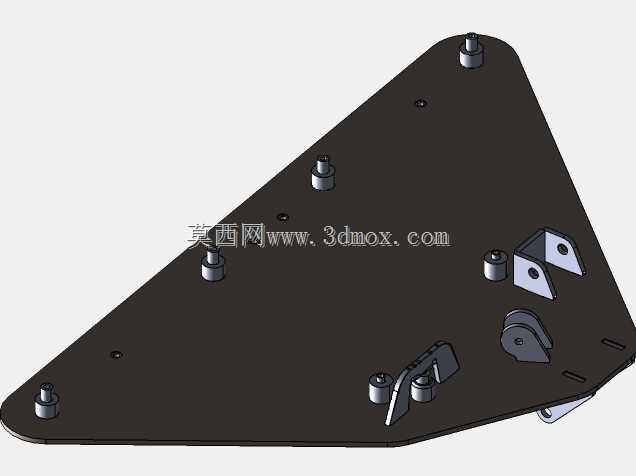

　　在非标工装夹具的实际落地应用中，这类针对特定车型悬挂臂的装夹结构，主要服务于小批量改装件加工、单件定制生产的场景，适配车间内通用台钳、焊接工作台的装夹基准，既可以用于悬挂臂组件焊接过程中的形位公差固定，也能承担激光切割下料后零件的二次校形、钻孔攻丝工序的定位依托，解决手工拼装时臂体角度偏移、安装孔位同轴度超差的常见问题。整套结构的设计逻辑完全围绕加工便利性展开，没有冗余的装饰性结构，所有受力部位的板材厚度都匹配实际装夹时的夹紧力需求，避免过厚造成的材料浪费，也杜绝厚度不足导致装夹变形的隐患。从安装边界来看，整套夹具的底座轮廓适配常规400mm宽台钳的夹持范围，不需要额外定制转接板就能直接固定在常规机加工工作台的T型槽上，

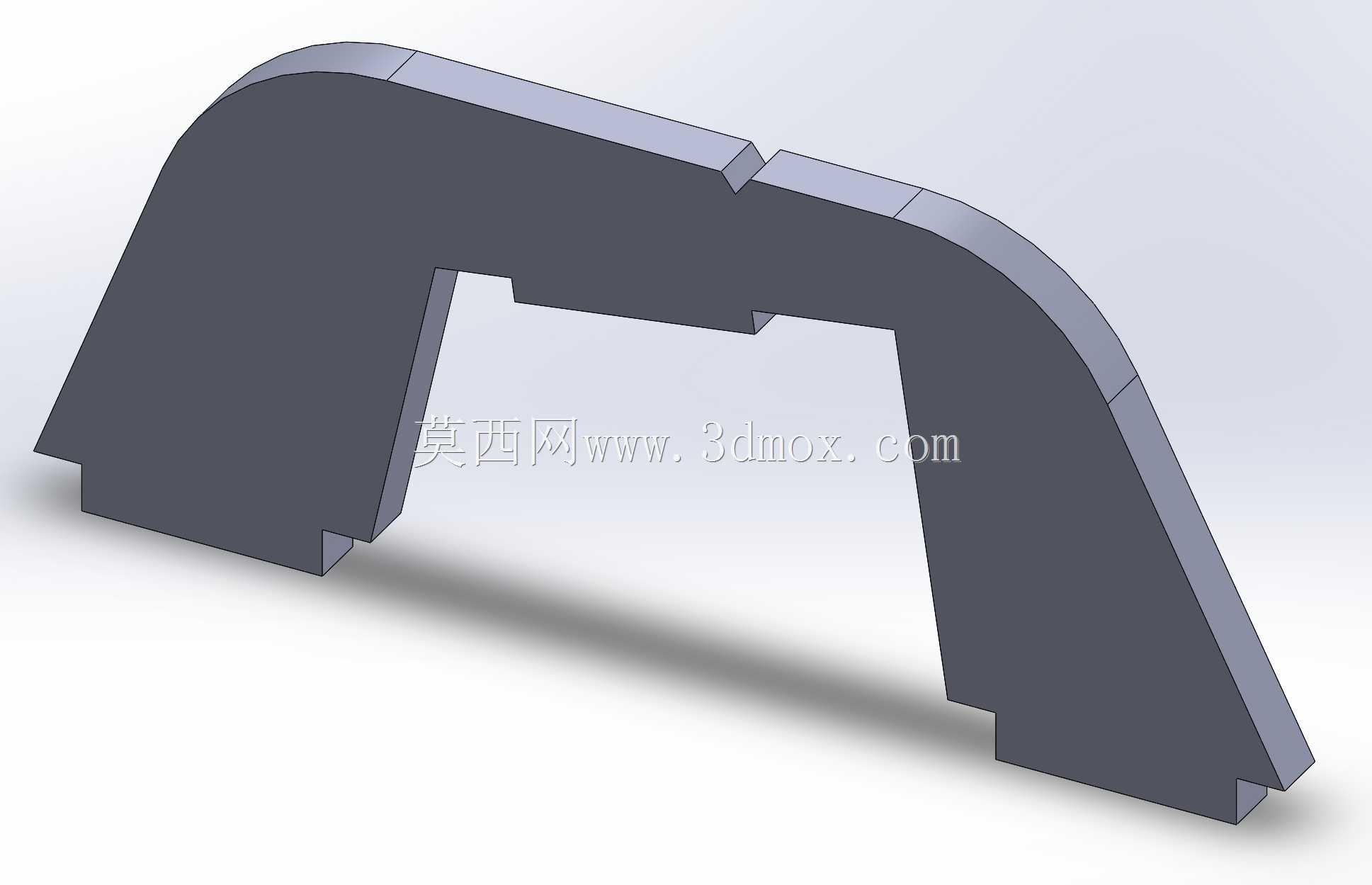

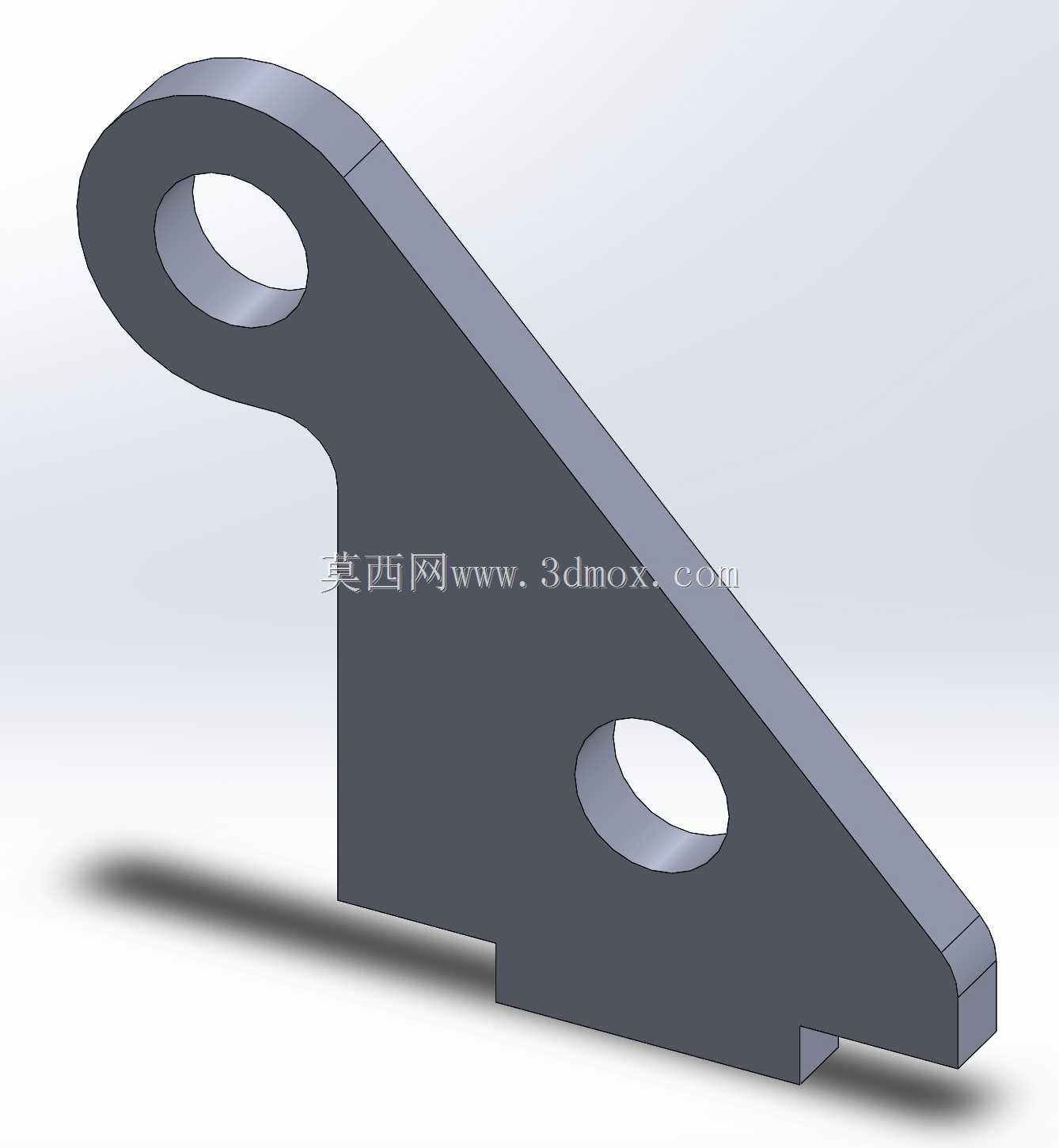

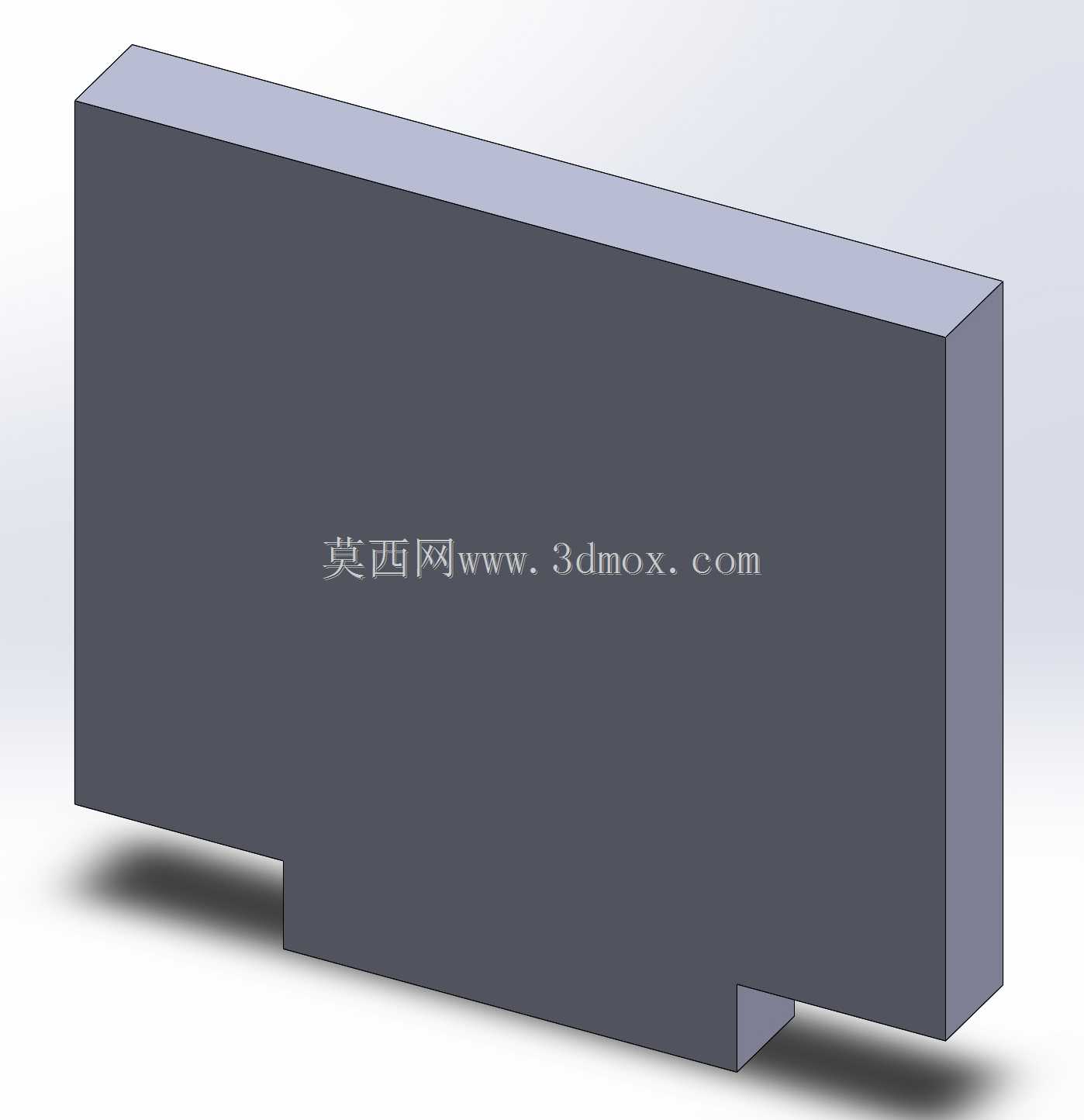

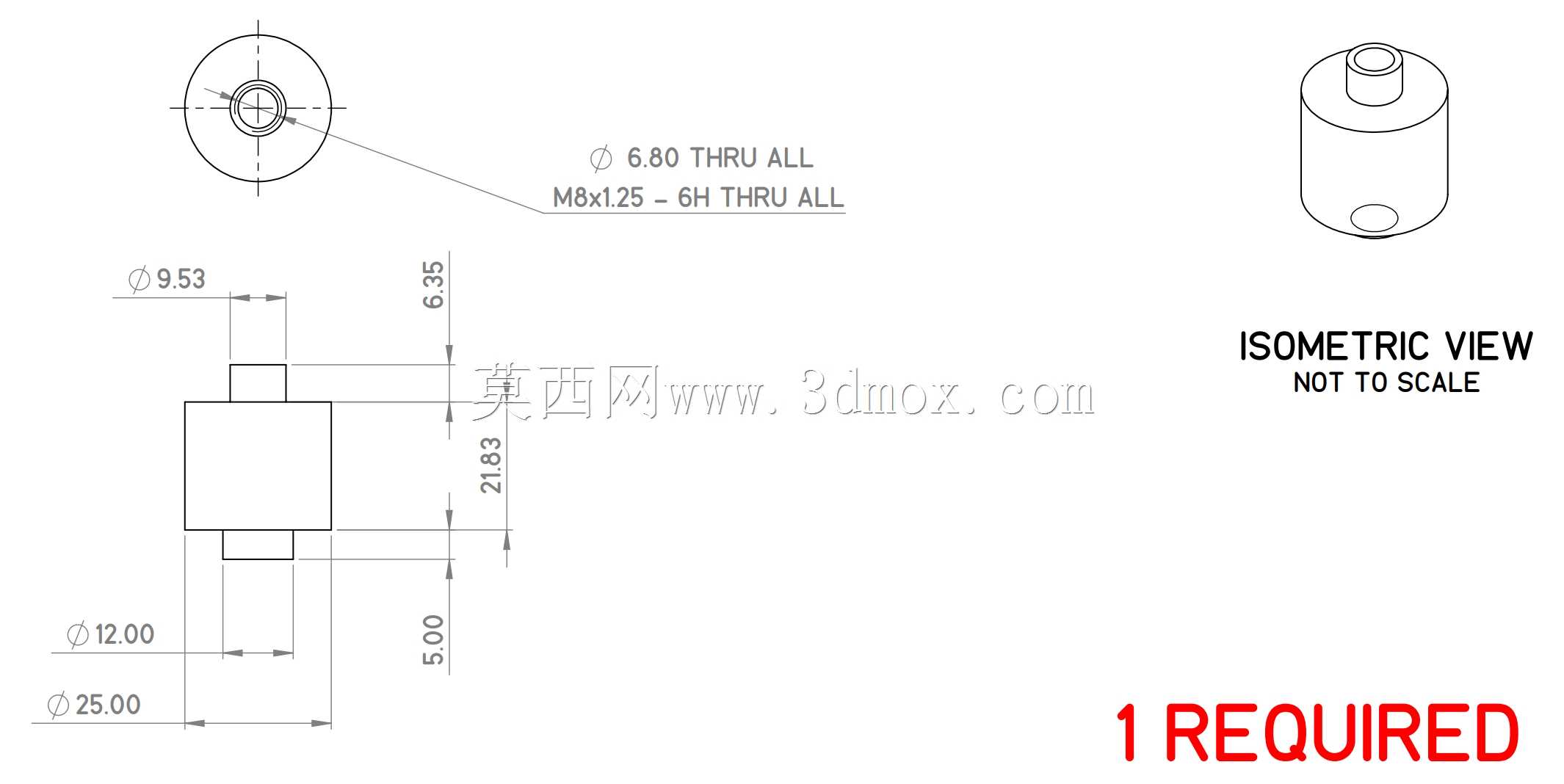

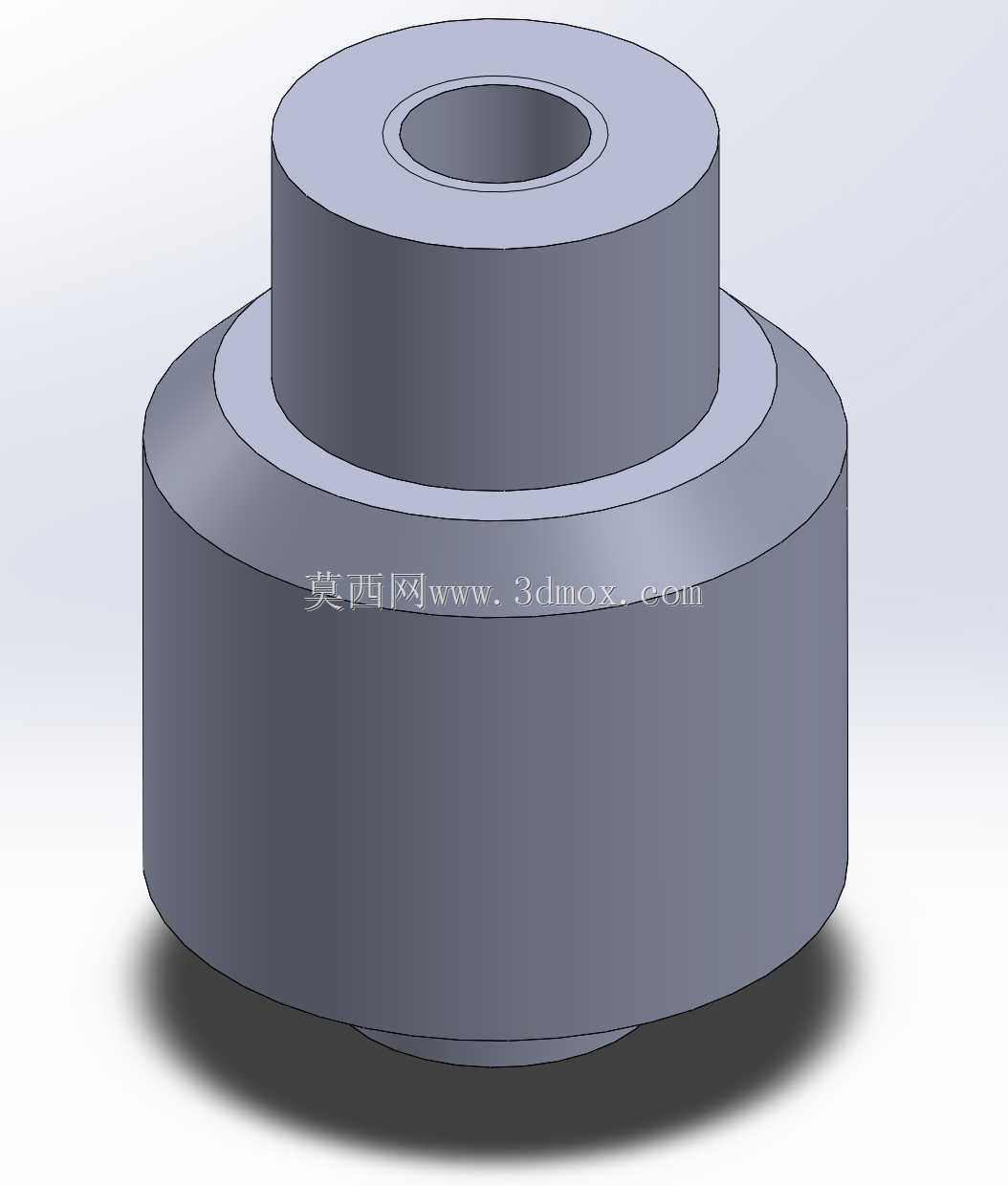

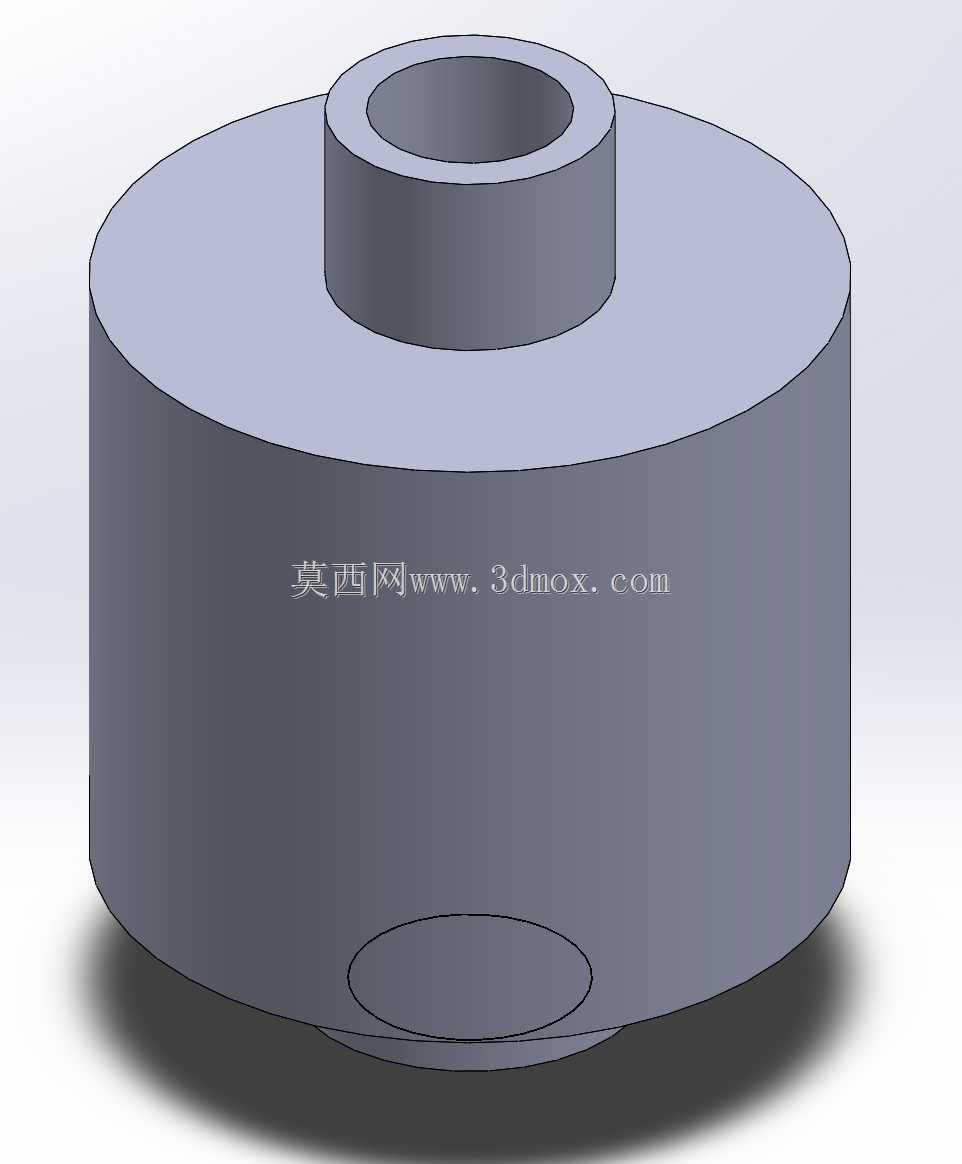

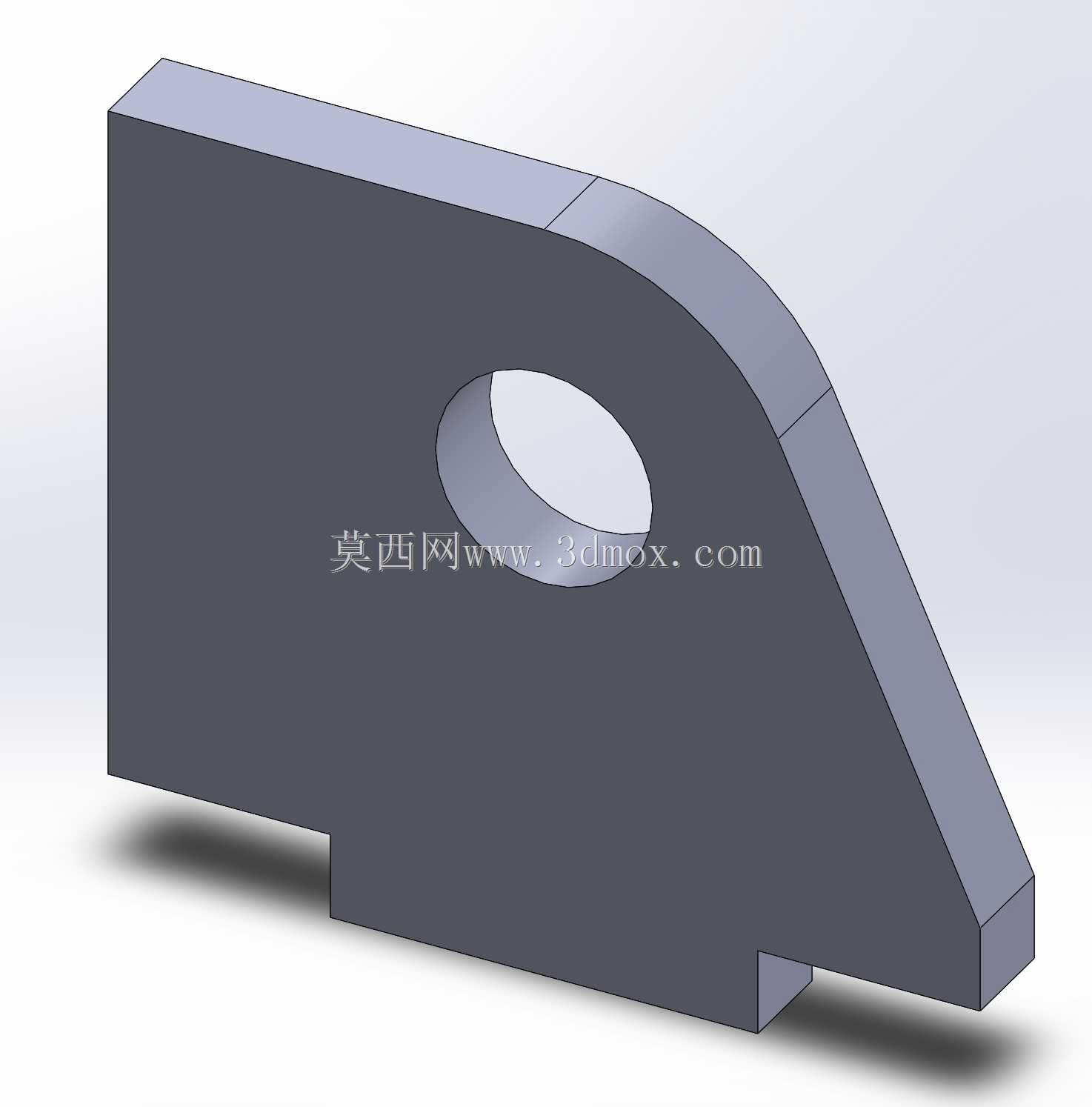

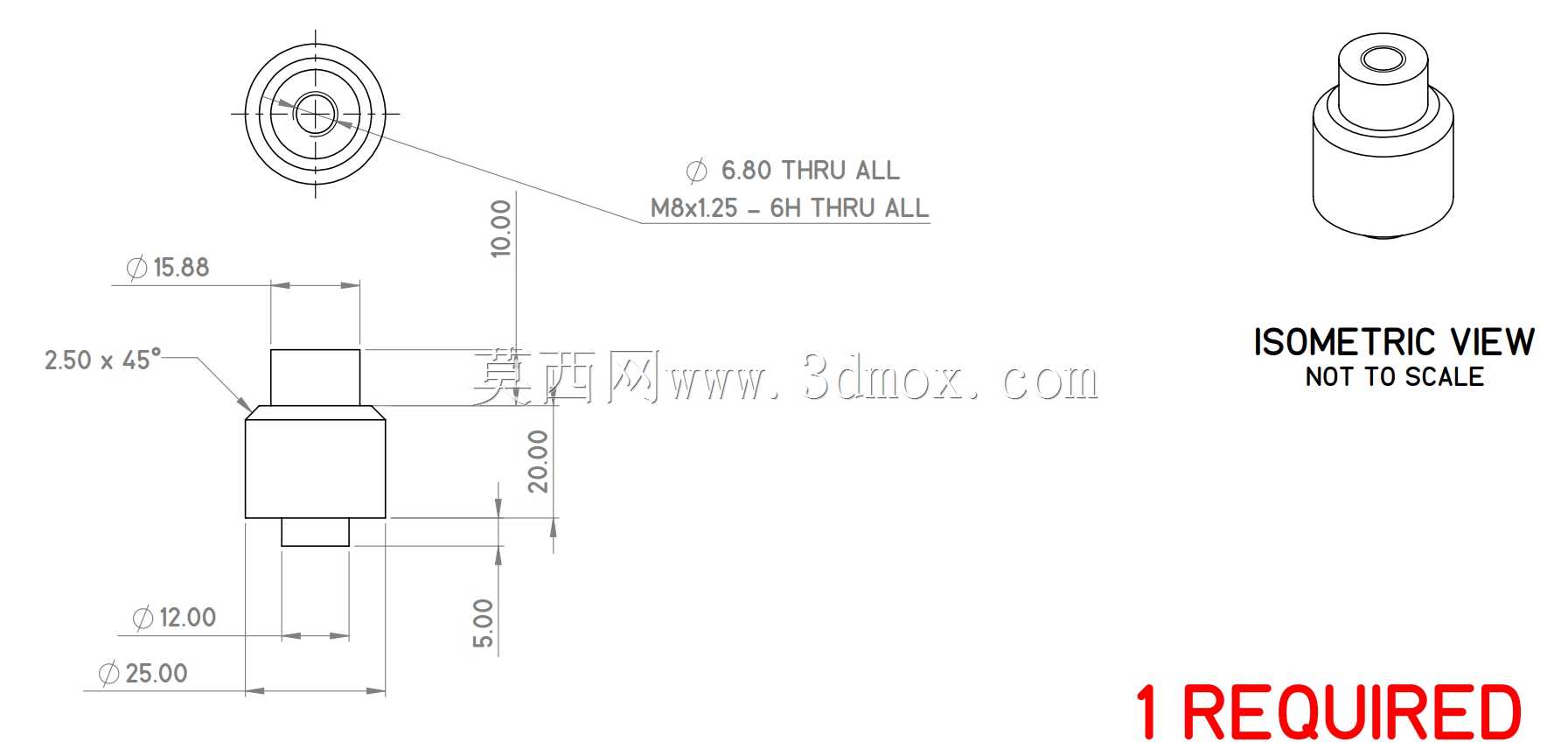

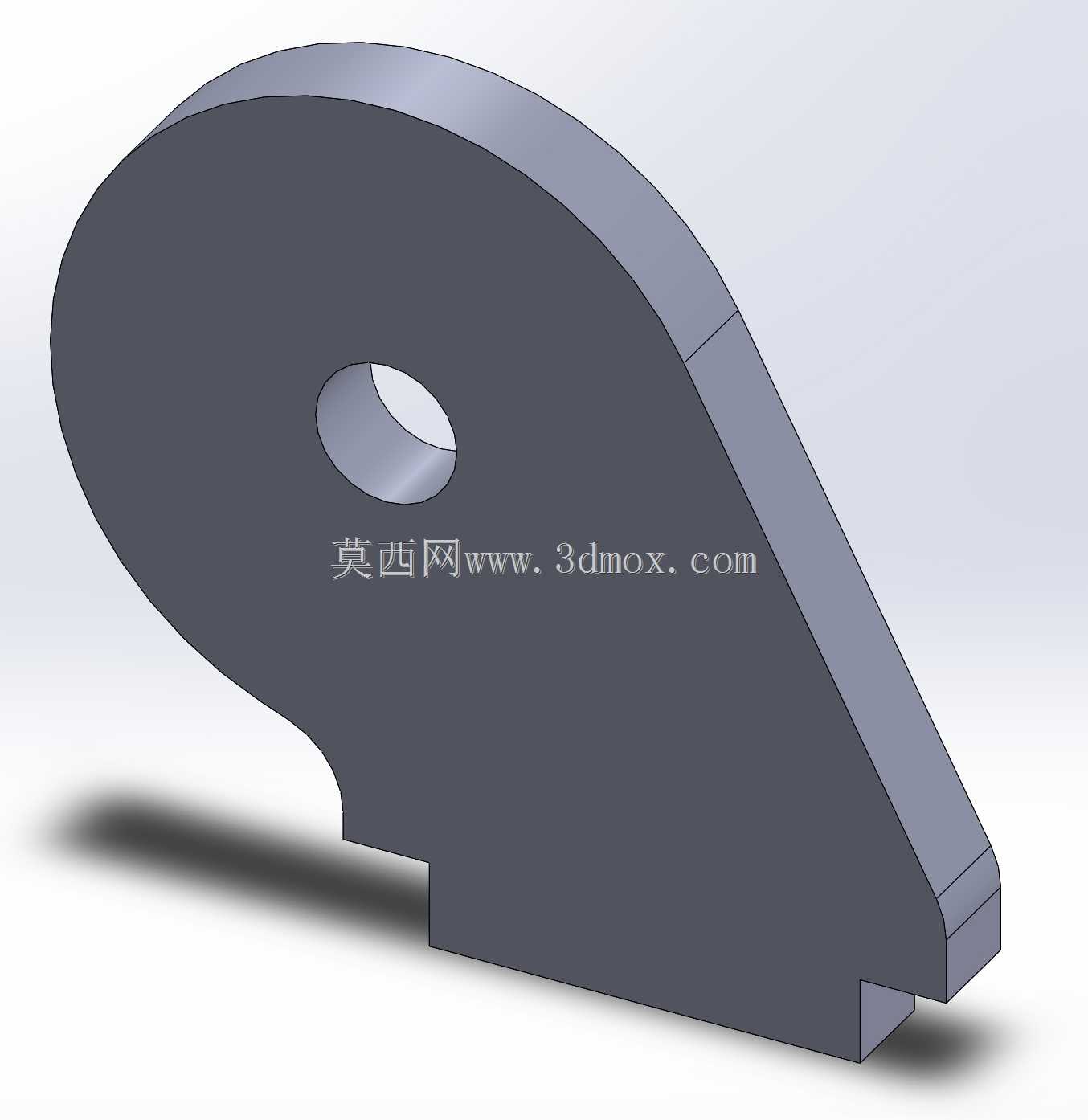

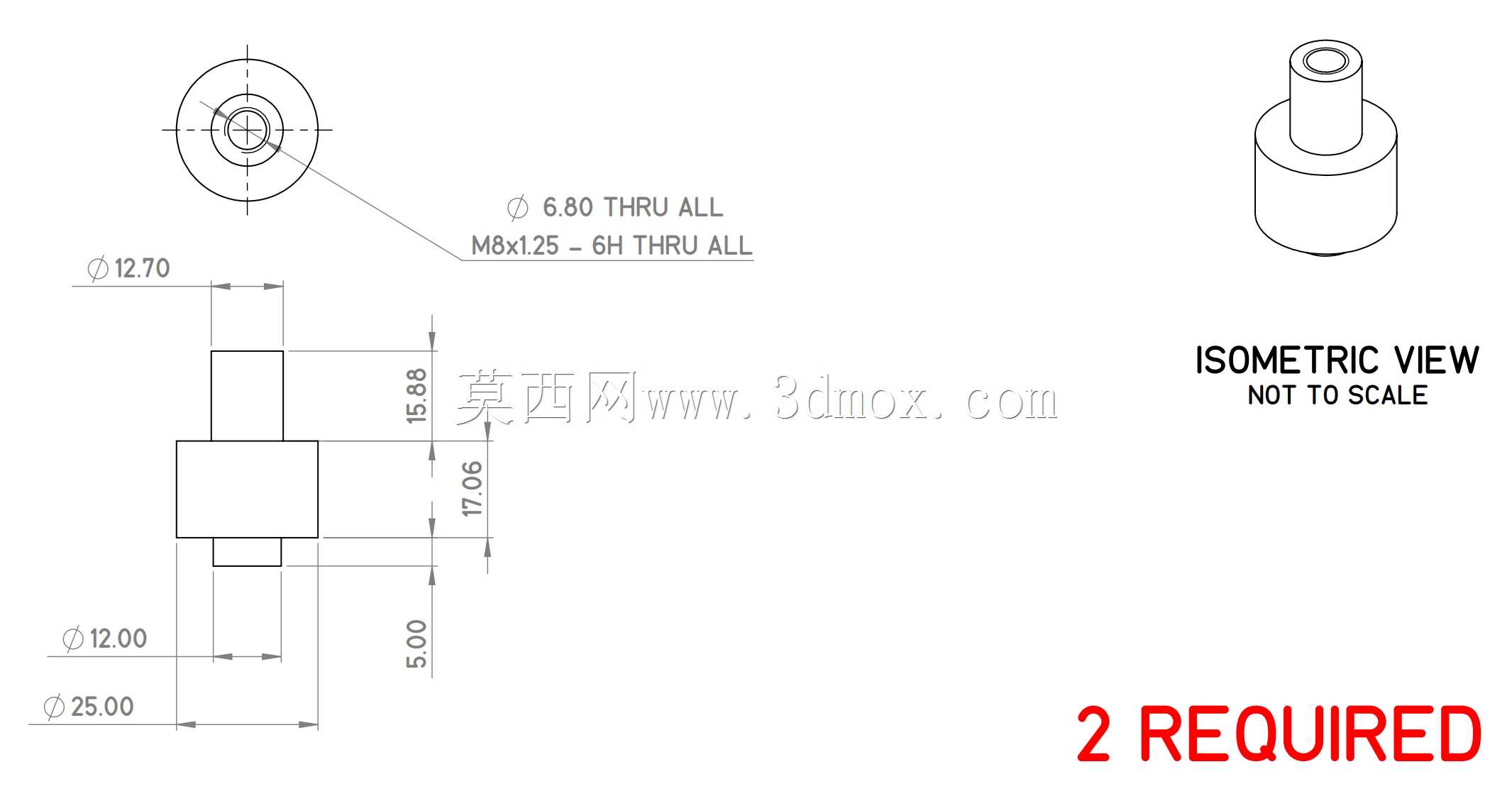

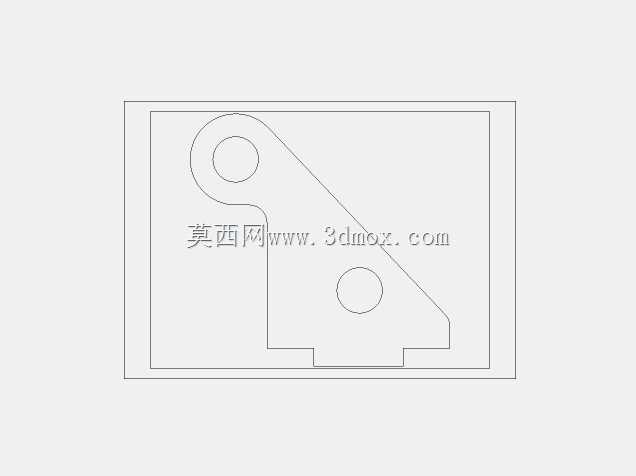

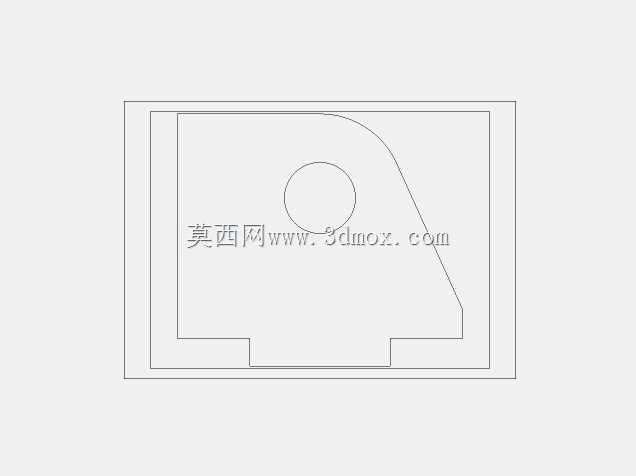

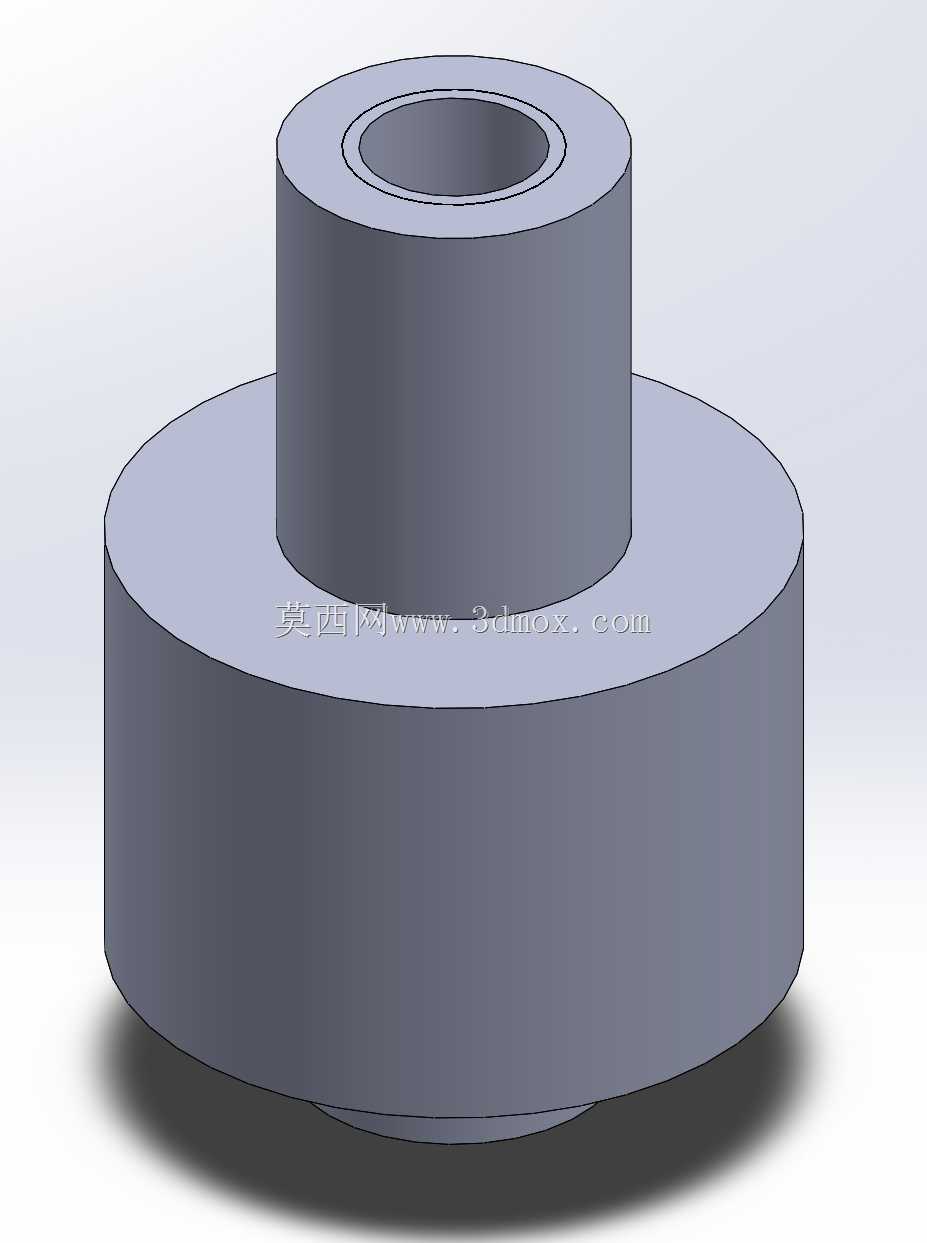

　　定位销的孔位完全对应Midlana悬挂臂的原厂安装点坐标，装夹时不需要反复测量找正，只要将臂体的基准孔对准定位销插入，就能快速完成工件固定，单工件装夹耗时能控制在十秒以内，大幅提升单件加工的效率。结构中所有激光切割成型的板件，轮廓都做了适配切割工艺的圆角处理，没有锐角应力集中点，切割路径的排布也考虑了板材利用率，同规格板材下料时能最大化排布零件数量，减少边角料浪费。车削加工的定位销、压紧螺杆部件，都采用了常用的圆棒料规格，不需要定制特殊尺寸的原材料，普通车间的普通车床就能完成加工，不需要依赖五轴等高端加工设备，整套夹具的加工门槛极低，小型机加工作坊就能完成全套制作。在实际使用场景中，这套夹具不需要搭配专用的液压或气动压紧组件，

　　仅靠常规的螺栓压紧、快速夹钳就能实现足够的夹紧力，适配焊接时的热变形抗力，也能满足钻孔、铣削工序的切削力承载需求，不会因为加工过程中的振动出现工件移位。设计时特意将压紧点的位置避开了悬挂臂的焊接焊缝位置、后续需要加工的孔位区域，装夹完成后所有待加工区域、待焊接区域都完全暴露在操作空间内，不需要二次装夹就能完成单工序的全部加工内容，减少多次装夹带来的累积误差。整套结构的基准面都做了平面度要求，底座与工作台接触的底面平面度公差控制在0.1mm以内，定位销与底座的垂直度公差控制在0.05mm以内，保证装夹后悬挂臂的空间角度与设计值完全一致，避免装车后出现悬挂几何参数偏差，导致轮胎异常磨损、操控性能下降的问题。针对激光切割件的下料公差，

　　设计时所有配合位置都预留了合理的装配间隙，板件拼接时不需要反复修磨就能顺利组装，焊接时的焊缝收缩量也提前做了补偿，组焊完成后不需要大量的后序校正就能达到设计的形位公差要求。对于需要自制改装悬挂的从业者来说，这套夹具的结构可以直接复用，也可以根据自身的工件尺寸调整定位销位置、底座轮廓尺寸，不需要从零开始摸索装夹定位的基准设计，能大幅缩短工装开发的周期，减少试错成本。在日常存放时，整套夹具没有突出的易损部件，定位销做了淬火处理提升耐磨性能，长期使用后即使出现磨损，也可以快速更换标准规格的销钉，不需要整体报废重做，维护成本极低。
