12V车载直流发电机结构三维设计

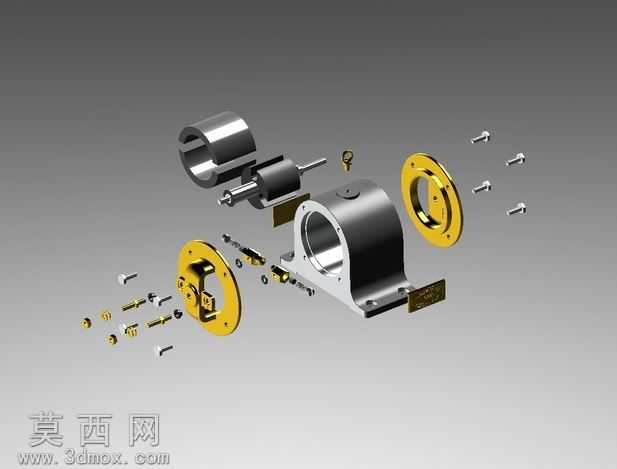

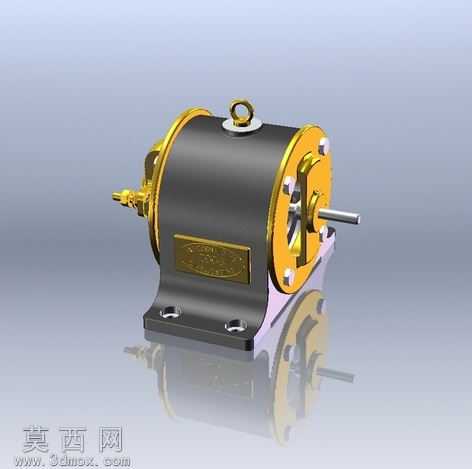

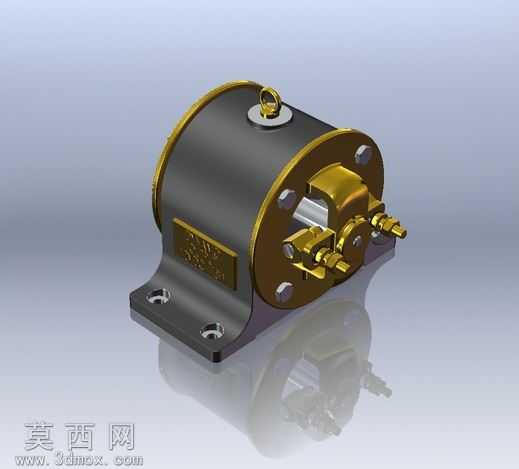

本作品为12V直流发电机的三维建模设计，建模过程严格遵循小型车载直流发电机的实际结构比例与装配逻辑，在三维建模环境中完成所有零部件的参数化绘制与整体装配。建模阶段首先搭建机座主体结构，机座采用带安装固定脚的筒式铸造型腔结构，预留了端盖连接孔位、吊环安装位与铭牌安装区域，对安装脚的螺栓过孔、定位倒角都做了精细化的特征还原，保证机座部分的结构强度表现与实际安装适配性。随后完成驱动端与换向端的端盖建模，端盖与机座采用止口配合定位，通过周向布置的紧固螺栓实现锁紧，端盖中心预留了转轴穿装的轴承位，对轴承安装腔的公差配合特征做了细节还原，保证转轴转动的同轴度表现。核心功能部件部分，分别完成了转子总成、磁极总成、换向器与接线端子组件的建模：转子部分还原了铁芯叠片结构、绕组排布的特征，磁极部分还原了永磁体的安装固定结构，换向器部分还原了换向片的排布、绝缘间隔的结构特征，接线端子部分做了接线柱、锁紧螺母、绝缘基座的细节刻画，还原了直流发电机电流输出的接线结构。材质与渲染阶段，为机座、端盖等金属壳体部件赋予了发黑氧化处理的铸铁材质，调整材质的粗糙度与金属度参数，还原铸铁件哑光深灰的表面质感；为紧固螺栓、接线端子、吊环等外露金属件赋予了黄铜或镀锌钢材质，通过材质色彩的差异区分不同功能的零部件；为铭牌区域赋予了蚀刻黄铜材质，还原设备标识的细节表现；渲染时采用柔和的工作室环境光，添加了地面反射效果，清晰呈现发电机整体的结构层次与部件装配关系，直观展示各部件的位置布局与连接方式。设计过程中重点还原了直流发电机运行时转子、磁极协同工作的结构逻辑，清晰呈现机械能输入到电能输出的结构传递路径，完整复现了小型车载直流发电机的典型结构特征，可用于机电结构教学、车载供电系统配套设计参考等场景。
