一字槽沉头自攻螺杆三维建模设计

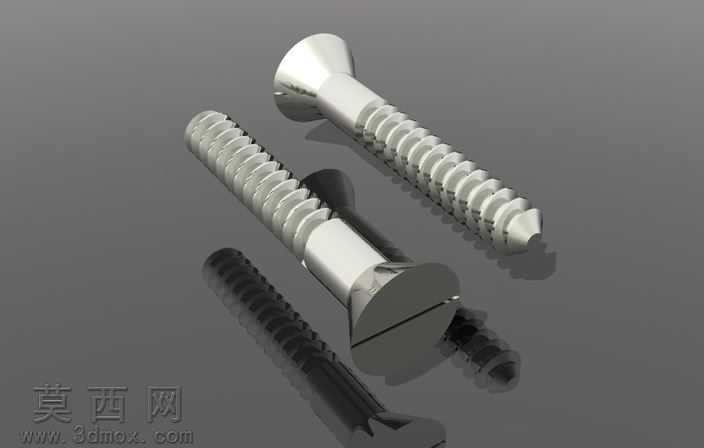

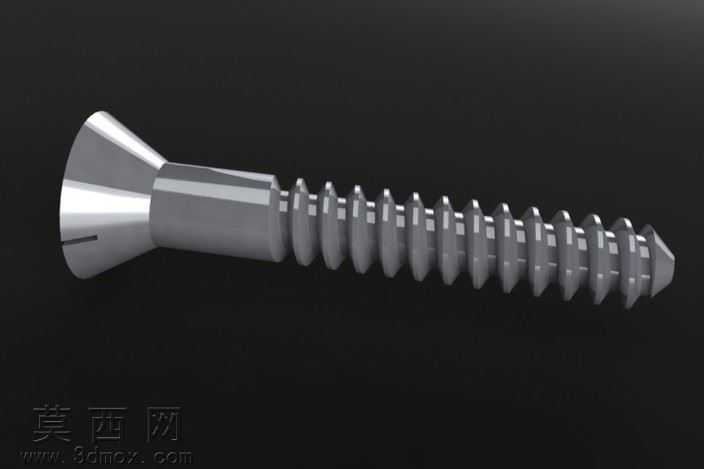

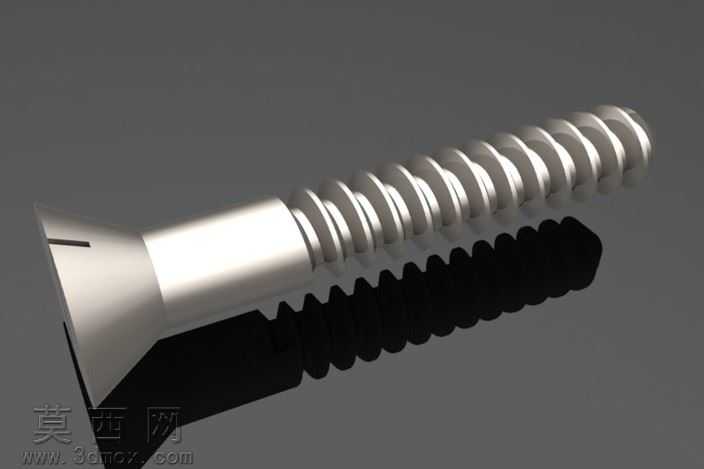

本作品为一字槽沉头自攻螺杆的三维参数化建模成果，建模过程严格遵循紧固件通用设计规范，从结构特征拆解入手完成全流程设计。首先在草绘阶段绘制沉头锥面的基准轮廓，精准控制沉头锥角、头部直径与螺杆公称直径的比例关系，确保沉头部分可完全嵌入安装沉孔，实现安装后表面齐平无凸起的装配效果。螺杆杆部采用回转特征生成基础实体，针对自攻螺纹部分，通过螺旋线扫描切除的方式生成连续螺纹牙型，建模时严格把控螺纹牙距、牙型角、牙高的参数精度，还原自攻螺杆特有的锋利牙边结构，保证螺纹部分可在预制孔内自行攻出匹配内螺纹，实现无需预攻丝的快速连接功能。头部一字槽通过拉伸切除特征生成，精准控制槽宽、槽深的尺寸公差，匹配标准一字螺丝刀的刃口尺寸，保证装配时的工具适配性，避免拧动时出现滑牙、崩边的问题。材质渲染阶段采用哑光镀锌金属材质，还原五金紧固件常用的表面处理效果，通过调整金属粗糙度、环境反射参数，模拟出真实金属件的哑光质感，无过度夸张的镜面反射效果，符合工业五金件的实际视觉特征。结构设计上充分考虑自攻螺杆的实际使用场景，杆部末端做小角度倒角处理，方便安装时快速对准预制孔，降低安装对位难度；沉头与杆部的过渡位置做微小圆角处理，减少应力集中问题，提升螺杆的整体结构强度，避免装配拧入时出现头部断裂的情况。建模过程中对所有特征做参数化关联，后续可通过修改公称直径、螺杆长度、螺纹牙距等核心参数，快速生成不同规格的同系列沉头自攻螺杆模型，适配不同厚度板材、不同材质工件的连接需求，可直接用于装配模拟、工程出图、产品结构验证等场景，模型细节完整，无特征缺失、破面等问题，各结构尺寸符合通用紧固件的行业标准，可直接导入各类三维软件进行后续的装配干涉检查、力学仿真分析等工作。
