鹅式飞马座涡喷发动机曲面结构设计

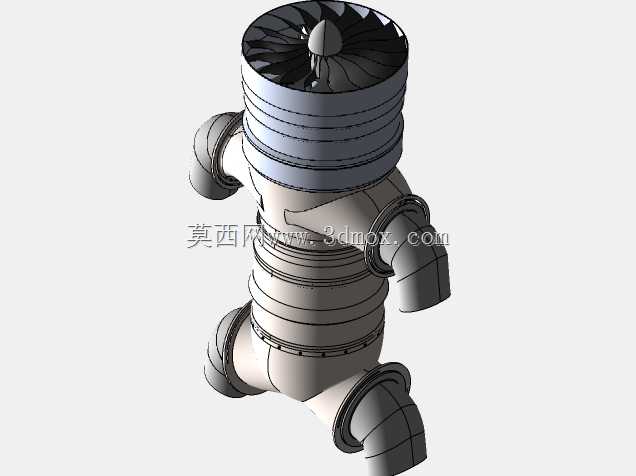

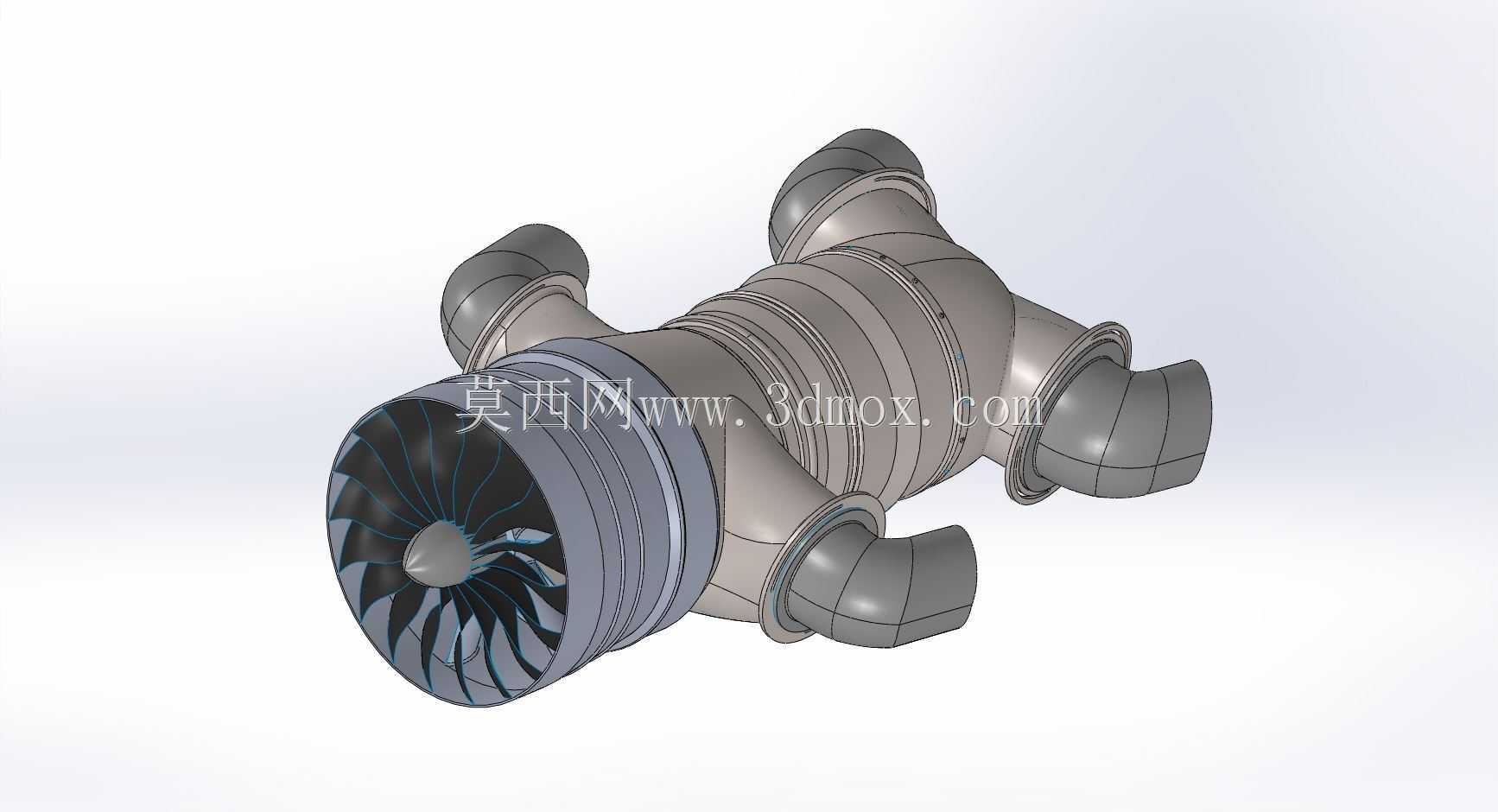

该模型为1/2比例的鹅式飞马座发动机初始布局曲面结构，主要面向航空航天领域的动力系统概念验证、航空科普教具开发、航模动力改装设计等应用场景，可作为小型垂直起降飞行器、跨介质航行器的动力方案参考原型，适配需要多向矢量推力输出的特种航空装备研发环节，为初期气动布局论证、外部管路走向规划、整机挂载适配校核提供直观的三维曲面参照。从实际用途来看，该结构聚焦飞马座发动机的初始气动外形逻辑，还原了核心机与多向弯管排气段的衔接关系，前端大尺寸风扇进气道采用宽弦叶片曲面设计，可在低速进气工况下维持较高的气流捕获效率，降低进气畸变对核心压气机段的气流干扰；周向分布的四个弯管排气通道采用等曲率过渡曲面设计，可将核心机输出的高温高压气流按需求导向不同方向，为飞行器提供垂直起降、姿态快速调整所需的多向矢量推力，无需额外加装复杂的矢量喷管偏转机构即可实现多自由度动力输出。在功能特性层面，该模型仅保留完整曲面结构，剔除了核心机内部的压气机叶片、燃烧室构件、涡轮转动件等内部细节，重点呈现发动机的外部安装边界、管路接口位置、整体轮廓尺寸，可直接用于飞行器机身的动力舱适配设计，快速校核动力单元与机身结构的安装间隙，避免后续详细设计阶段出现结构干涉问题。设计思路上，该初始布局优先保障多排气口的气流分配均匀性，各弯管的流道中心线采用等梯度曲率设计，减少气流在弯转过程中的压力损失，同时兼顾整机的结构紧凑性，将核心机主体与四个排气弯管整合为对称式布局，让整机的重心落在核心机轴线上，降低飞行器姿态控制的配平难度。外形尺寸与安装边界方面，按1/2比例缩放后，整机轴向长度适配小型垂直起降飞行器的机身中段安装空间，前端进气道的最大外径可匹配圆形进气口的蒙皮开口尺寸，四个排气弯管的出口端面均预留了标准法兰连接的贴合曲面，可直接对接排气喷管或姿态控制管路，安装时仅需在核心机中段设置两处主承力安装点，即可将动力单元固定于机身承力框架上，安装点位置避开了进气道与排气弯管的气流通道，不会对流道内的气流流动产生干扰，同时预留了足够的维护操作空间，便于后续对外部管路、传感器接口进行检修调整。
