294cc排量小型对置活塞动力装置结构

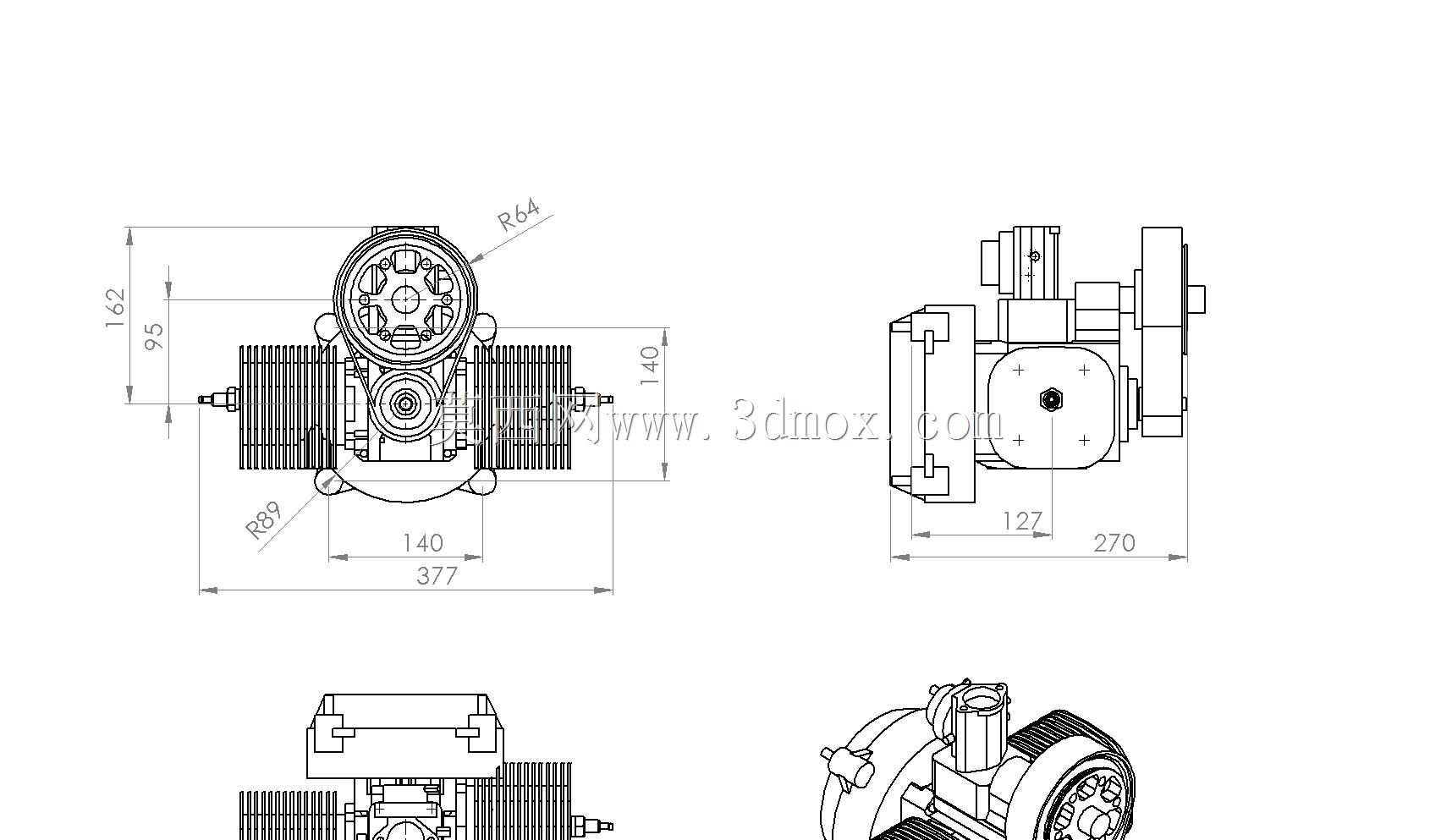

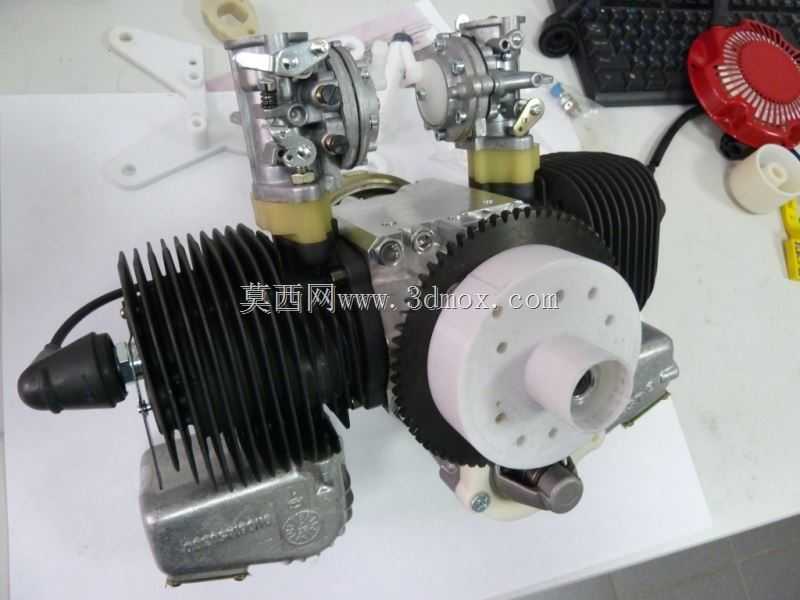

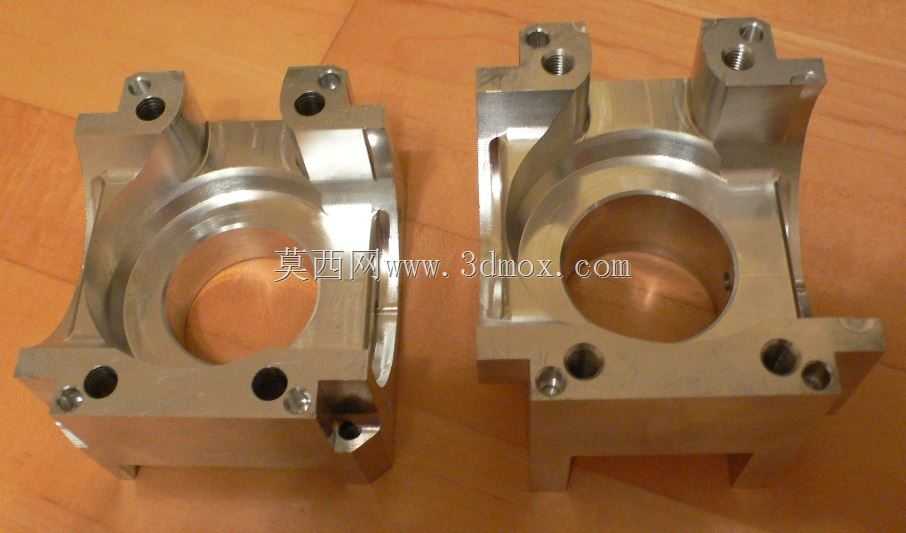

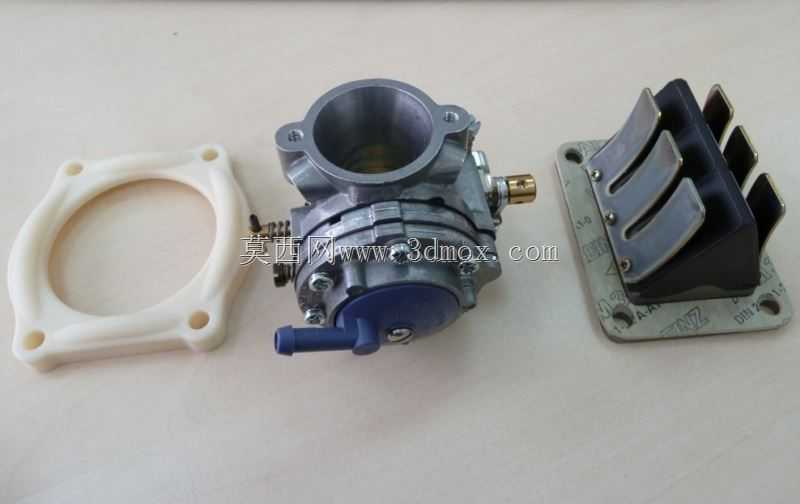

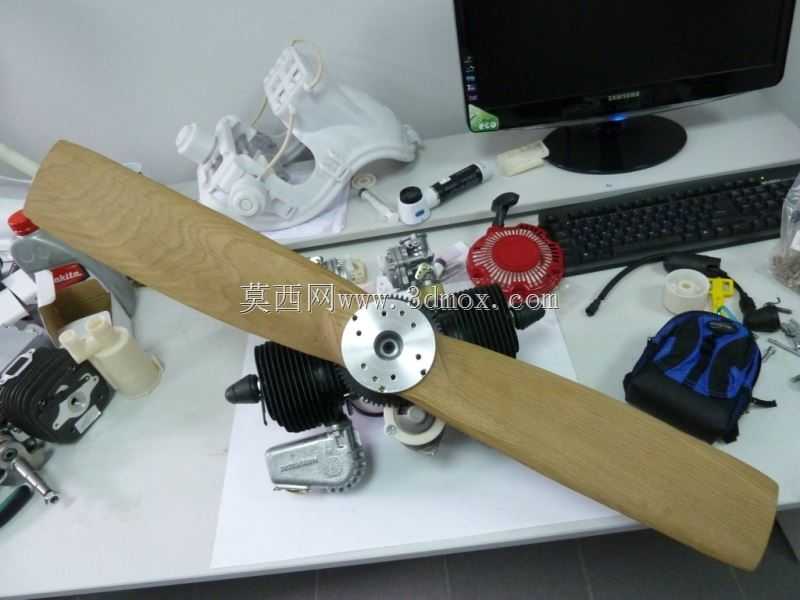

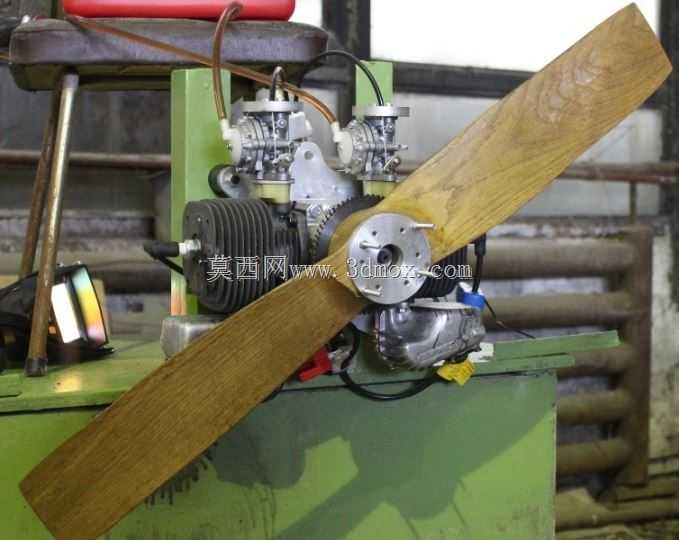

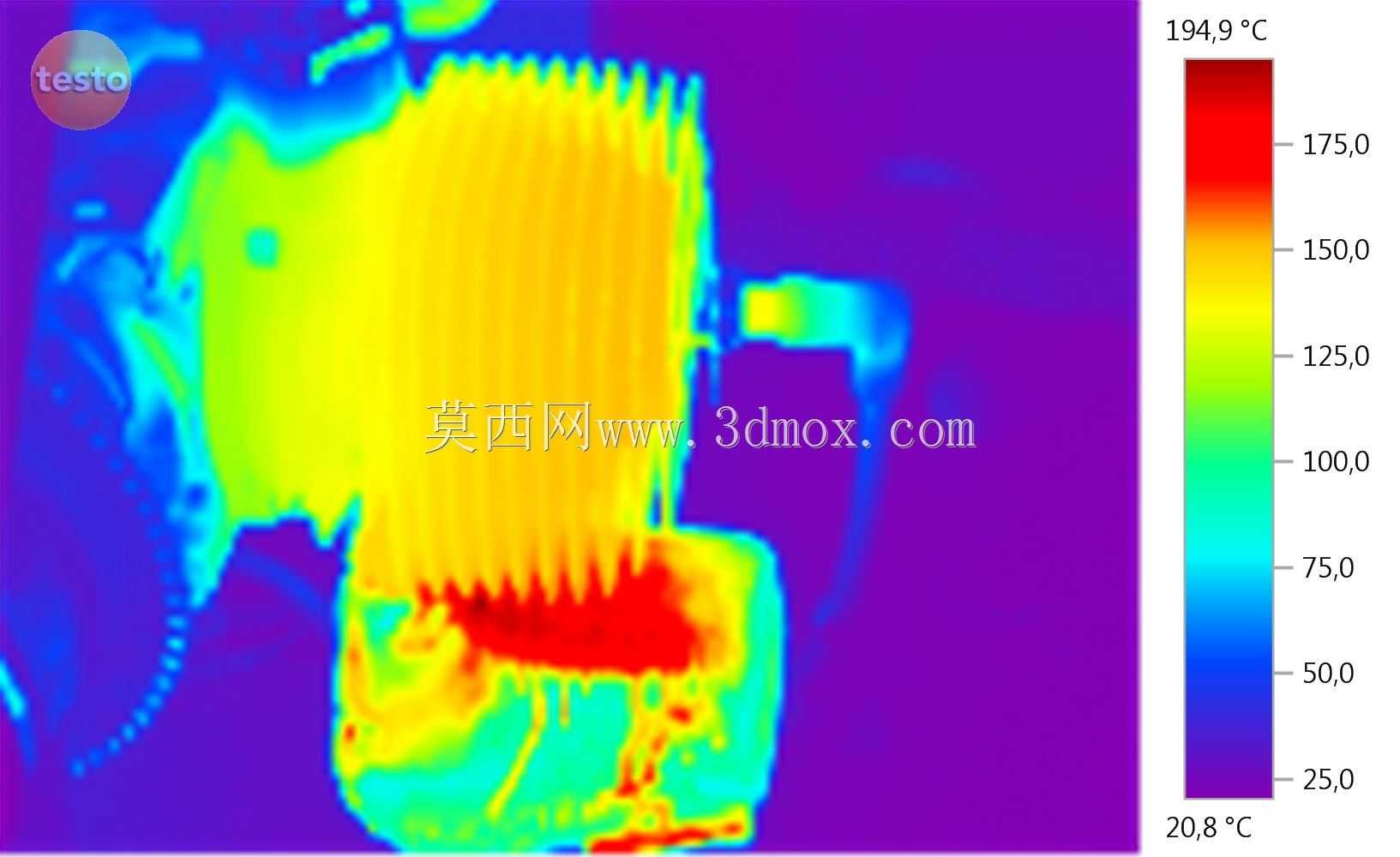

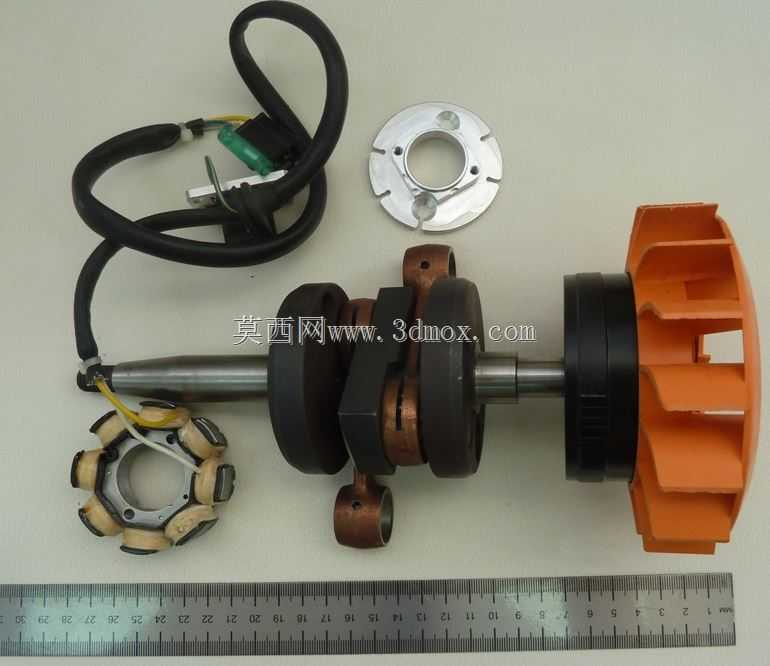

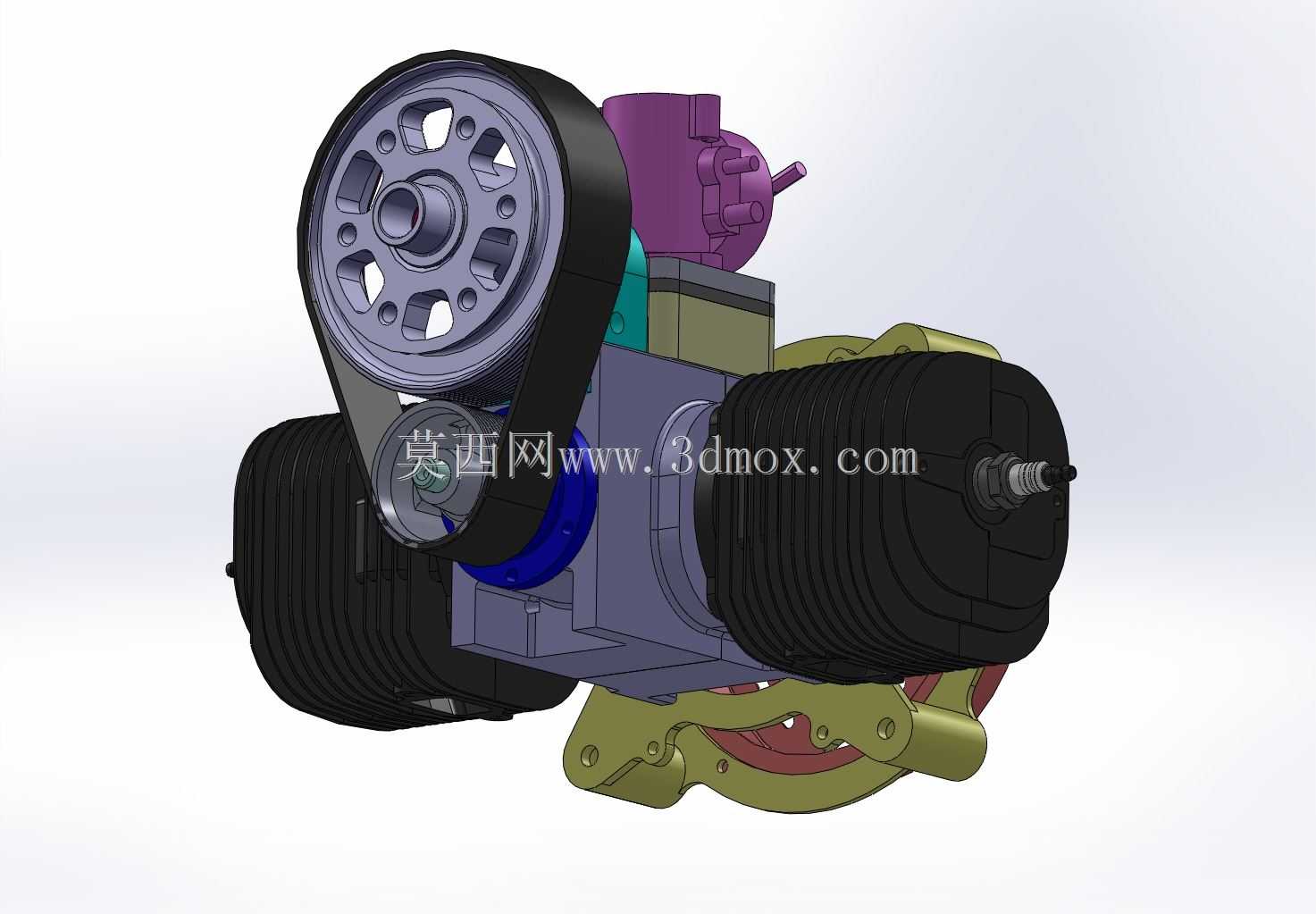

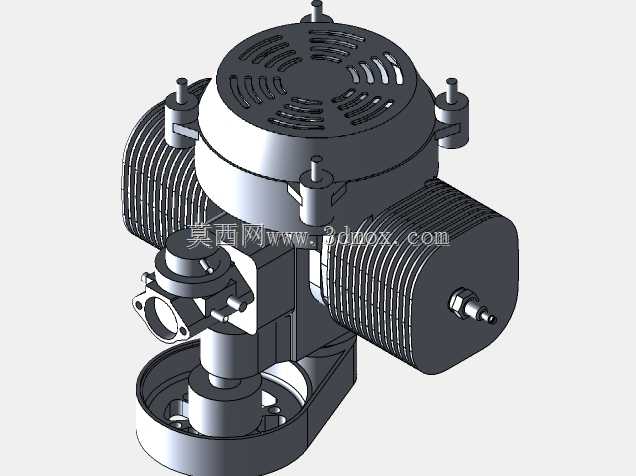

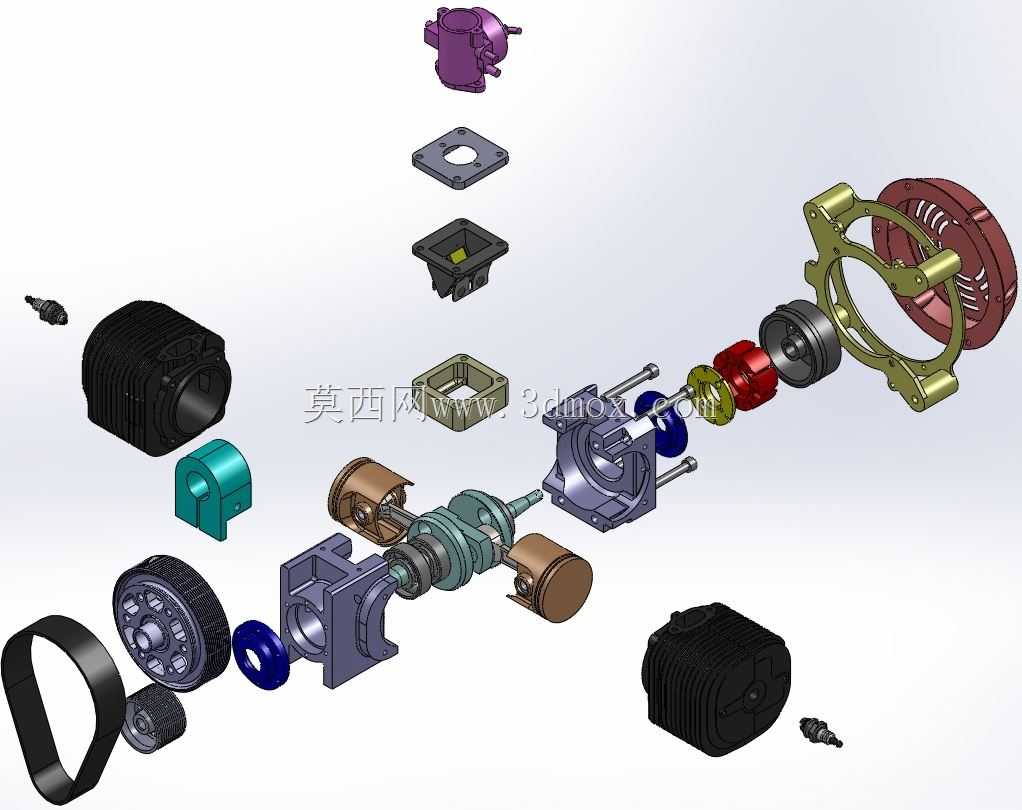

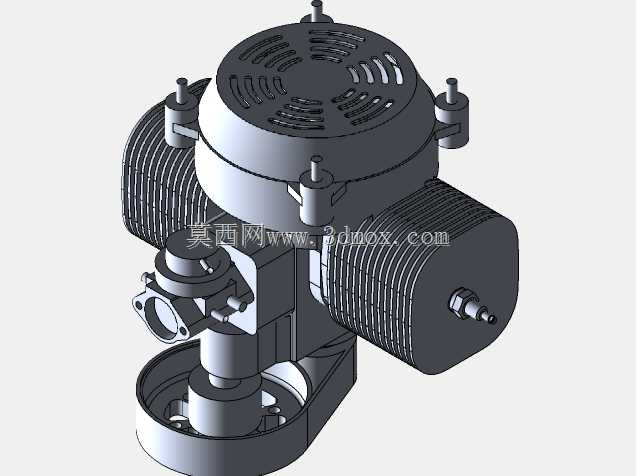

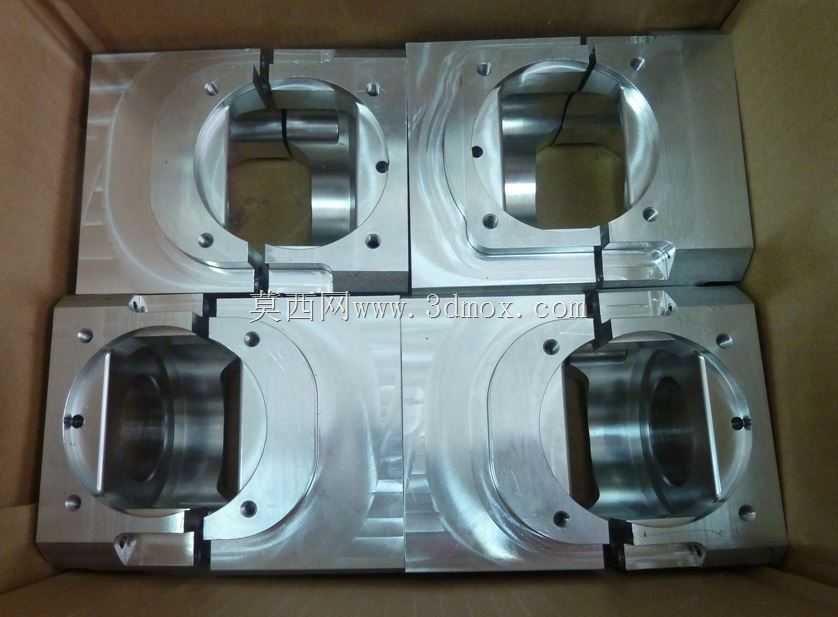

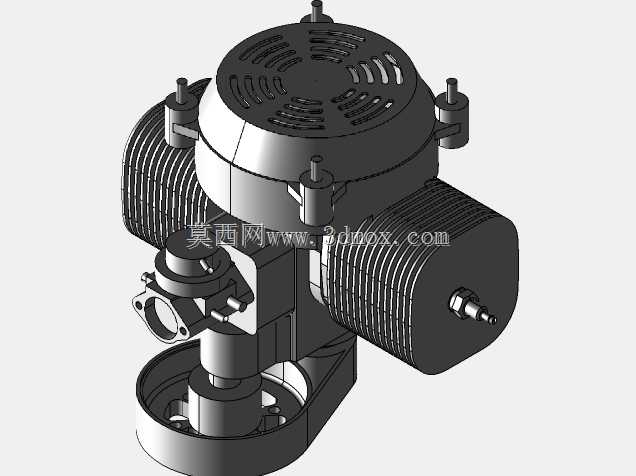

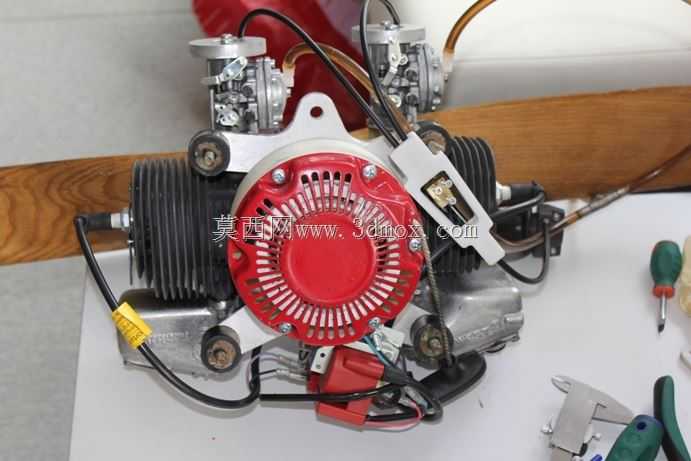

这款294cc排量的对置式动力装置，主要面向小型载人飞行器、工业级垂直起降无人机、轻型实验类小型飞机的动力配套场景，同时也可适配小型特种作业无人船、轻型地面移动机器人的动力输出需求，能够在高海拔、低温、强气流扰动的复杂户外环境下稳定输出动力，为搭载的作业载荷、飞控系统、行进机构提供持续可靠的动力来源。整套动力采用水平对置的活塞布局设计，核心做功单元对称分布在曲轴中轴线两侧，活塞往复运动产生的一阶、二阶振动能够通过对称结构实现大部分自抵消，相比同排量的直列单缸、V型双缸结构，整机运行振动幅度更低，能够减少动力振动对搭载的精密传感器、摄像载荷、控制元件的干扰，提升搭载设备的运行稳定性与使用寿命。从结构设计来看，整套动力单元采用模块化拆分设计，从前端的启动端盖、密封衬垫、进气转接座，到中部的气缸体、活塞组件、曲轴连杆机构、轴承支撑座，再到后端的飞轮磁钢、散热风扇、输出端连接法兰，每个部件都设置了明确的定位止口与安装基准，既方便生产过程中的分部件加工与精度管控，也便于后续使用过程中的维护拆解与易损件更换。气缸外壁设计了密集的一体化散热鳍片，配合后端随曲轴同步转动的导流风罩，能够在飞行器高速行进、无人机悬停作业的过程中，利用迎面气流与强制导流风路带走气缸做功产生的热量，无需额外配置复杂的水冷循环管路与散热系统，有效降低整机自重与结构复杂度。在安装边界设计上，整套动力的核心安装位设置在中部曲轴箱的两侧强化凸台位置，预留了标准规格的安装孔位，能够适配主流小型飞行器、无人机的动力安装架尺寸，输出端采用标准化的法兰连接接口，可直接匹配螺旋桨、传动皮带轮、减速齿轮组等不同的动力输出部件，进气端、点火部件的接口位置也做了通用化设计，能够适配常规的小型化油器、电控喷油模块与电容放电式点火系统。整套结构在设计过程中充分考虑了轻量化需求，非受力的外覆盖件、密封端盖采用轻质合金材质，核心受力的曲轴、连杆部件采用高强度合金钢加工，在保证结构强度能够承受高转速连续做功负荷的前提下，尽可能压缩整机自重，提升动力装置的功重比，满足小型航空类、无人装备类应用场景对动力单元自重的严苛要求。
