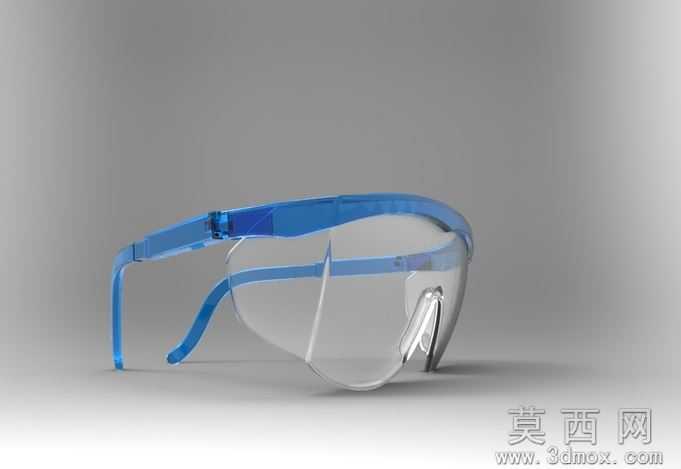

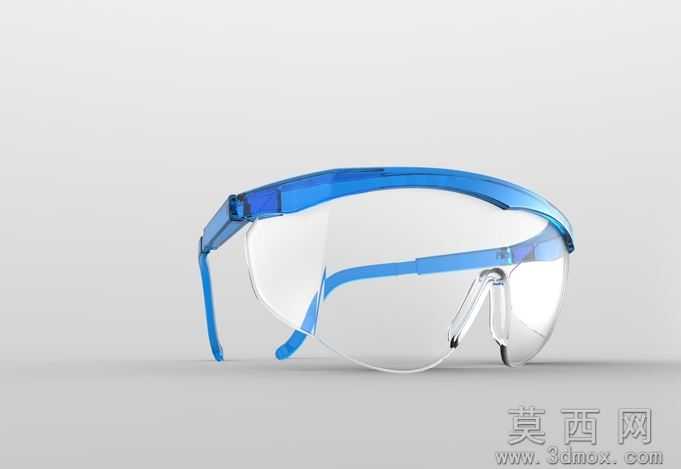

车间防护安全眼镜SolidWorks三维模型

本款安全眼镜三维模型采用SolidWorks软件完成全参数化建模，建模流程遵循工业防护用品的正向设计逻辑：首先根据人体头面部工学测量数据绘制镜框轮廓草图，通过曲面放样、加厚特征生成一体式蓝色镜框主体，再针对镜片区域绘制闭合轮廓，通过曲面剪裁、实体抽壳生成透明防护镜片，后续依次添加镜腿弯折结构、鼻托防滑卡位等细节特征，所有特征均保留完整参数树，支持后续按需调整镜框尺寸、镜腿弯折角度、镜片曲率等核心参数。参数设计层面严格参照劳动防护用品的通用尺寸规范，镜框总宽度设定为145mm，镜腿长度120mm，镜片厚度2mm，鼻托间距18mm，所有圆角过渡均做R1-R3mm的圆滑处理，避免尖锐棱角造成佩戴剐蹭，同时预留了镜片与镜框的装配间隙，可匹配真实生产中的装配公差要求。渲染材质部分，镜框采用半透明蓝色PC工程塑料材质，设置30%透明度、15%反射率模拟真实劳保眼镜的塑料质感，镜片采用高透聚碳酸酯材质，设置92%透光率、8%反射率搭配轻微的表面磨砂效果，还原防冲击护目镜的真实视觉表现，场景采用柔和的三点布光，突出产品的曲面流畅度与材质通透感。结构原理上采用一体式无金属镜框设计，镜腿与镜框通过一体化弯折的柔性连接结构实现开合，无需额外金属铰链即可满足佩戴时的张合需求，镜片采用周边嵌入式卡位固定在镜框内侧，无突出固定件，可在受到外物冲击时均匀分散受力，避免镜片碎裂飞溅，整体结构无零散小部件，符合车间作业的安全防护要求。软件兼容层面，模型除原生SolidWorks格式外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印打样，无需额外修复破面。研发教学应用层面，该模型可作为劳保用品设计的教学案例，用于讲解曲面建模、塑料件结构设计、人体工学适配等知识点，也可作为车间安全宣教的三维演示素材，还可用于防护用品生产企业的新品研发打样，缩短产品开发周期，帮助设计人员快速验证结构合理性与佩戴适配性。
