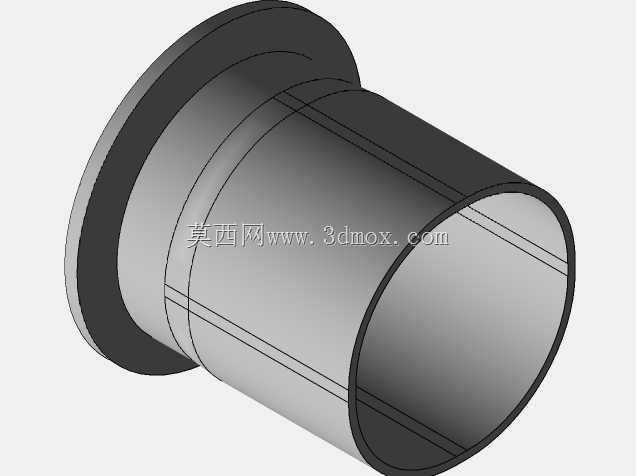

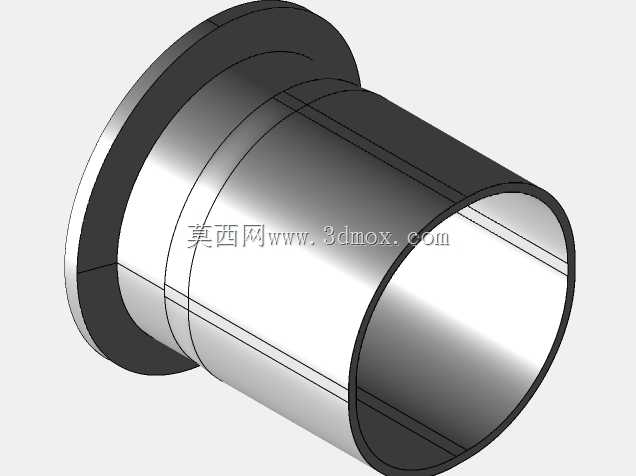

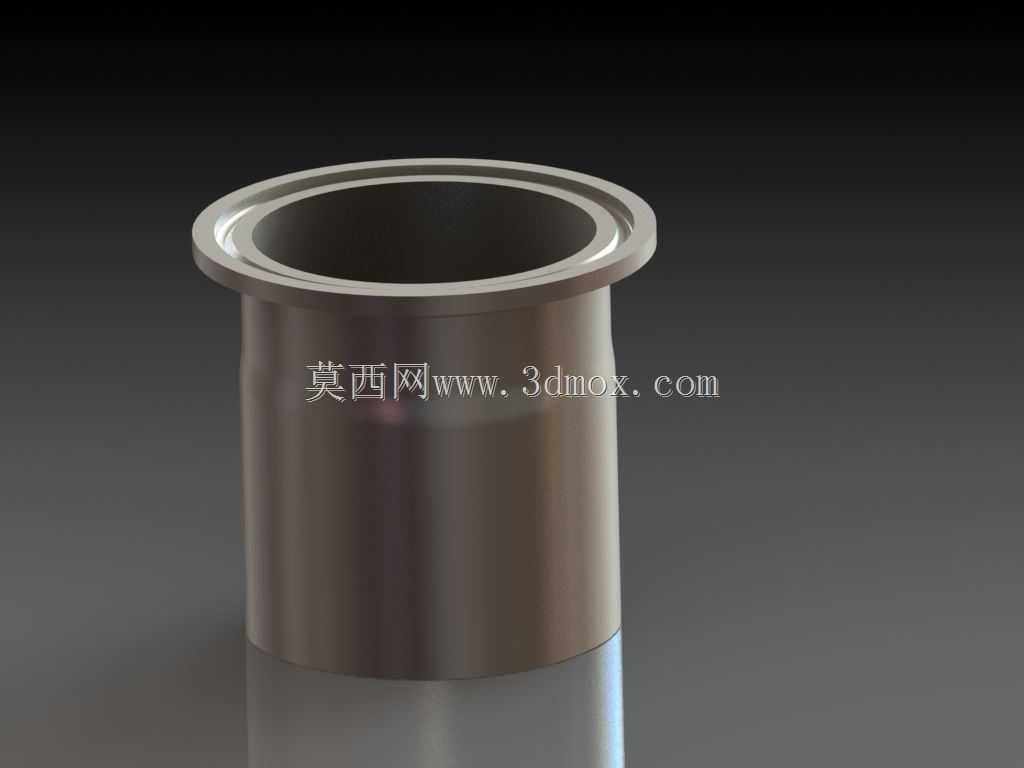

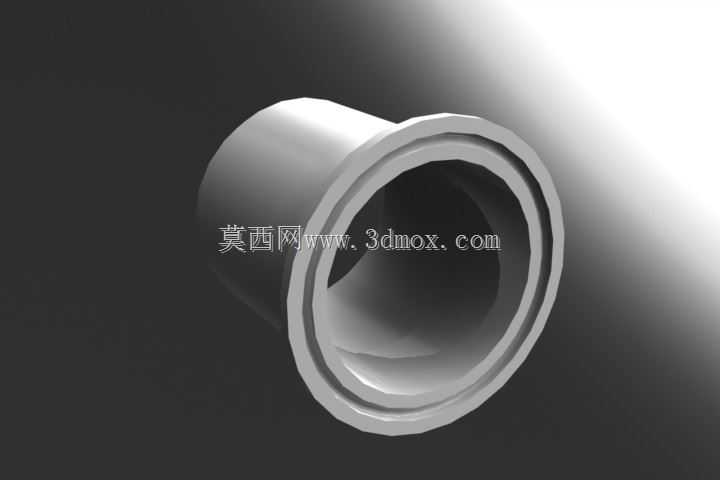

两英寸带密封槽卡箍连接卡套结构

这款卡套是管路连接系统中的核心适配部件，主要应用于两英寸公称外径的卡箍式管路对接场景，常见于工业流体输送、给排水管网、气动液压管路、食品加工管线、化工介质输送等需要快速拆装且保障密封性能的管路布局中，能够在不进行焊接、套丝等复杂加工的前提下，实现两段管路的可靠对接，大幅降低现场管路安装的施工难度与后期维护的拆装成本。在实际设备运行过程中，该卡套承担着管路对接定位、密封承压、抗管路位移补偿的核心作用，一端可与对应规格的管路端部承插配合，另一端的法兰式凸缘结构可与标准卡箍件配合锁紧，将对接的两段管路端部牢牢压合，配合端面预留的密封槽结构，可嵌入适配规格的密封圈，在卡箍锁紧的预紧力作用下，密封圈被均匀压缩填充密封间隙，能够有效阻断管内输送介质的渗漏路径，即使在管路存在一定角度偏斜、轴向窜动的工况下，也能维持稳定的密封效果，避免介质泄漏引发的生产安全隐患与物料损耗。从设计思路来看，这款卡套采用了等径直通的筒体结构，整体壁厚均匀过渡，在与卡箍配合的凸缘位置做了加厚处理，能够承受卡箍锁紧时的局部压应力，避免长期受压出现结构变形；筒体内壁做了光滑过渡处理，无突兀的台阶与棱角，能够减少管内流体输送时的阻力损失，避免介质在接头位置出现滞留、积料的问题，尤其适配对卫生等级有要求的食品、医药类流体输送场景，减少物料残留带来的污染风险。密封槽的位置设置在卡套对接端面的内侧，槽体截面尺寸与常用的O型密封圈规格匹配，槽深设计兼顾了密封圈的压缩量与防脱限位需求，既不会因为槽深过浅导致密封圈受压溢出密封面，也不会因为槽深过深导致压缩量不足出现密封失效。从安装边界与尺寸适配来看，该卡套适配的卡箍锁紧外径为2.00英寸，筒体的承插内径与对应规格的管路外径保持合理的间隙配合，安装时仅需将管路端部插入卡套筒体，在密封槽内装入适配密封圈，对齐对接管路的端面后，使用标准两英寸卡箍箍住两端的凸缘结构，均匀锁紧卡箍的紧固螺栓即可完成安装，不需要额外的专用工装，普通操作人员即可快速完成装配作业；卡套整体轴向长度控制在合理范围内，不会在管路对接位置占用过多的安装空间，能够适配空间紧凑的管路布局场景，即使在管路排布密集的设备内部，也能顺利完成安装与后期的拆装维护。在材质适配层面，该结构可根据不同的输送介质需求匹配金属或工程塑料材质，金属材质版本可适配高压、高温的工业输送场景，工程塑料版本可适配有防腐需求的化工介质输送场景，结构本身的通用化程度较高，能够覆盖多数常规管路的连接需求。
