卡车底盘车架总成三维结构设计

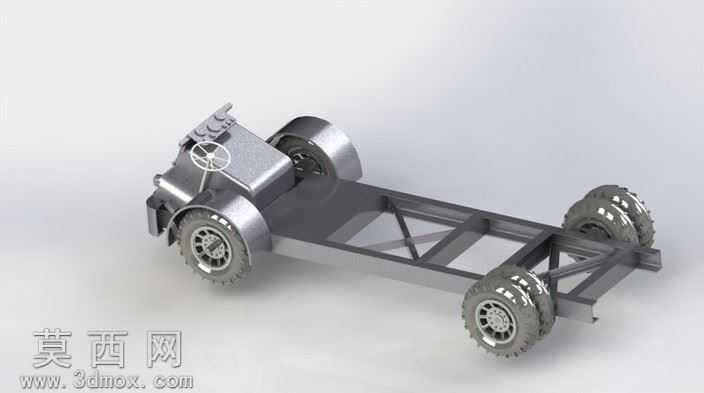

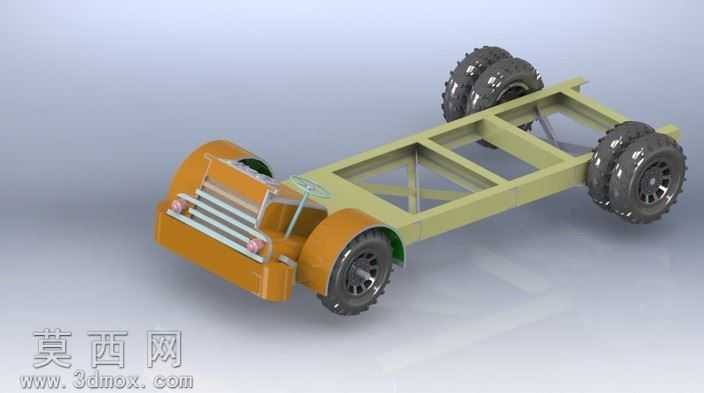

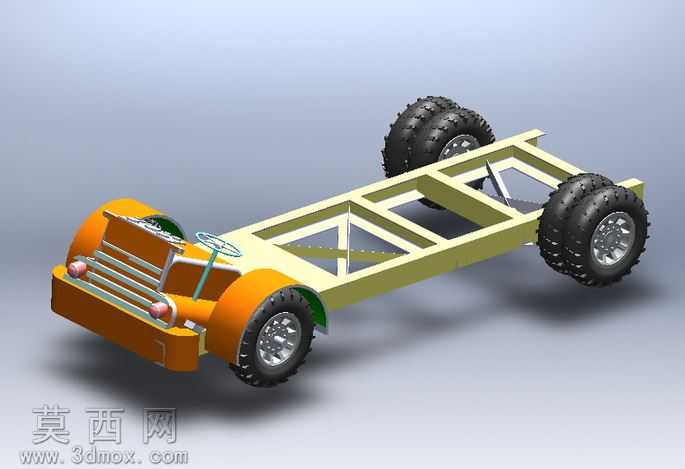

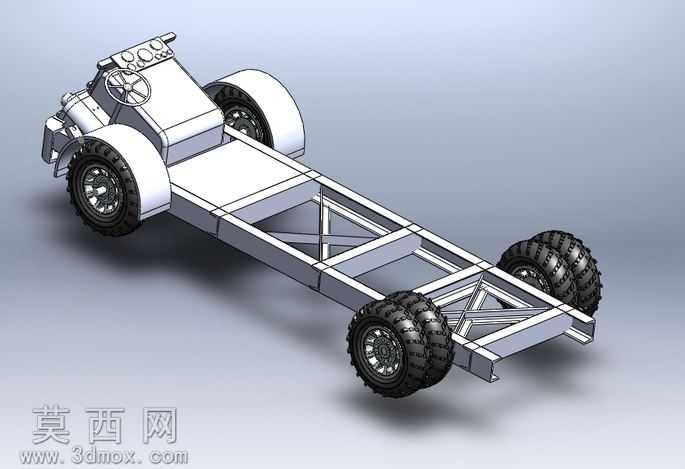

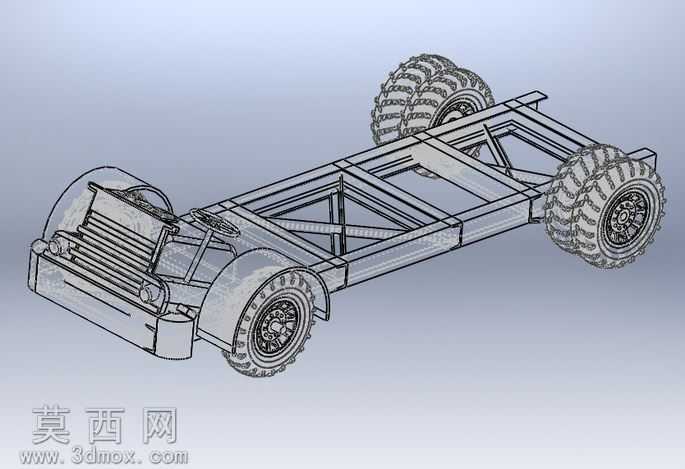

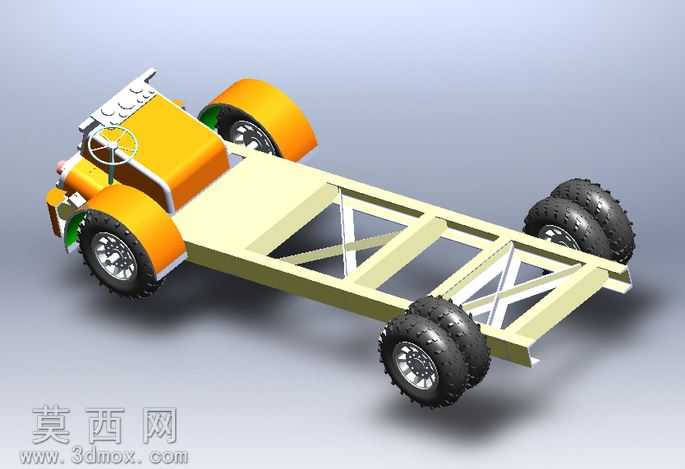

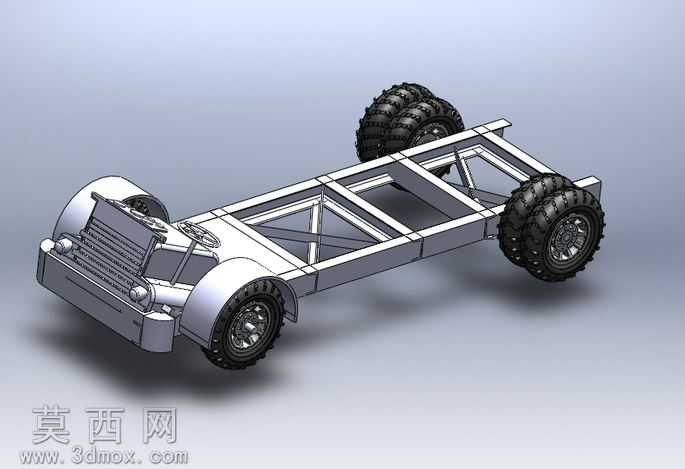

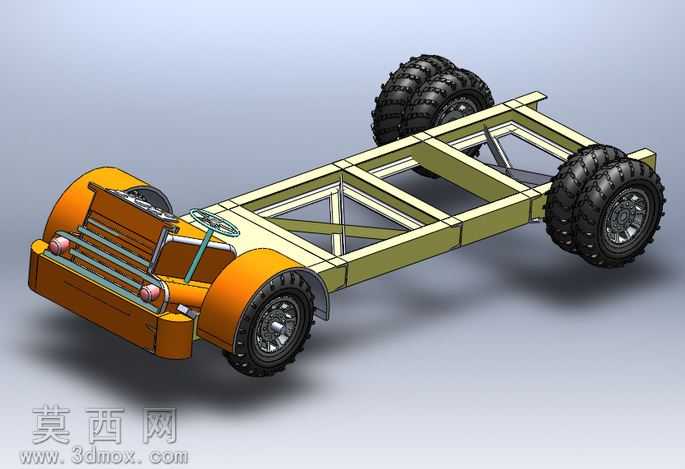

本作品为卡车底盘车架总成的三维数字化设计成果，建模过程严格遵循商用车底盘的实际结构逻辑，采用自底向上的建模思路完成整体搭建。首先针对底盘核心承载部件纵梁与横梁进行参数化建模，纵梁采用变截面槽型钢结构设计，横梁根据不同位置的承载需求分别采用槽型、管型以及桁架式结构，各梁体之间的连接位置预留标准铆接与螺栓安装孔位，精准还原真实车架的连接工艺特征。行走系统部分，前后车桥均按照重载卡车的配置完成建模，后轮采用双胎并装的结构形式，轮胎还原了块状越野花纹的细节特征，轮毂的螺栓孔、轮辋加强筋等结构均做了精细化处理，前轮配套转向节与转向拉杆结构，可直观展示前轮的转向动作逻辑。驾驶舱前置区域完成了转向系统的基础建模，包含方向盘、转向柱以及仪表台的基础轮廓结构，清晰呈现驾驶操作区域与底盘车架的装配位置关系。建模过程中对各部件的装配约束做了严谨定义，所有部件之间不存在干涉问题，车架的桁架加强结构完全按照力学承载逻辑布置，在纵梁的弯折区域、悬架安装区域均设置了额外的加强衬板结构，还原真实底盘的强度设计思路。材质渲染阶段，车架主体采用哑光金属钢材材质，轮胎采用高粗糙度黑色橡胶材质，轮毂做亮面金属镀铬处理，挡泥板采用磨砂工程塑料材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能部件的视觉特征。整体模型完整呈现了卡车非承载式车身的核心底盘结构，可直观展示车架承载、行走系统布置、转向机构安装位置等核心设计要点，各部件的比例尺寸严格参考真实轻卡底盘的参数设定，结构逻辑严谨，细节特征完整，能够清晰展现卡车底盘的设计思路与结构组成。
