巴哈SAE越野赛车防滚架结构设计

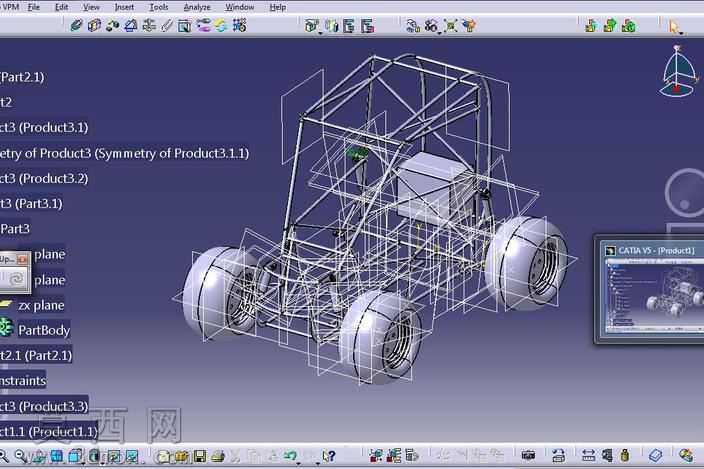

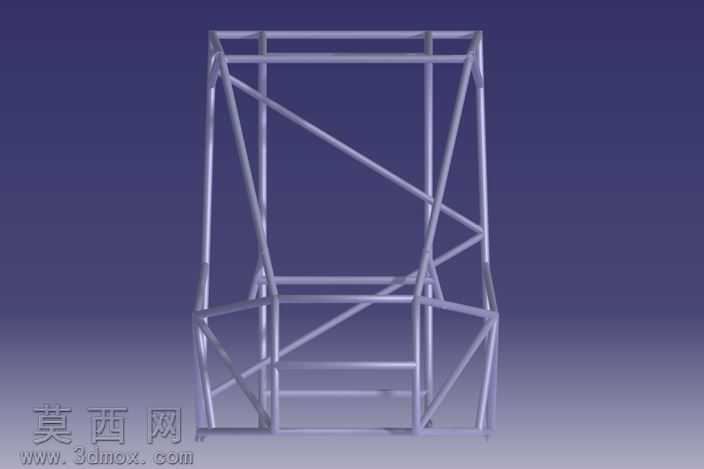

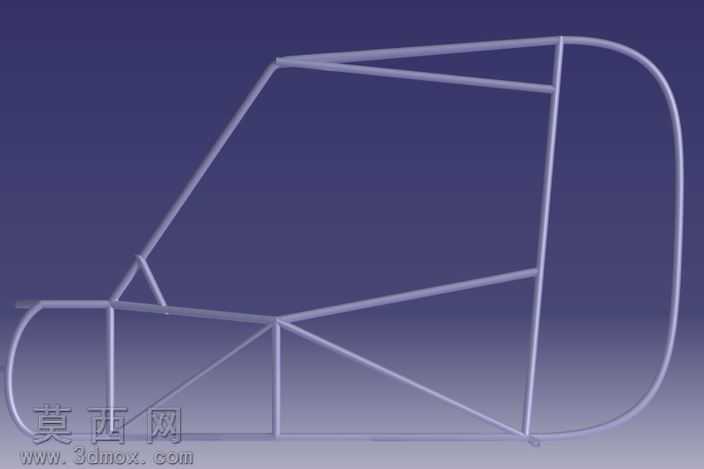

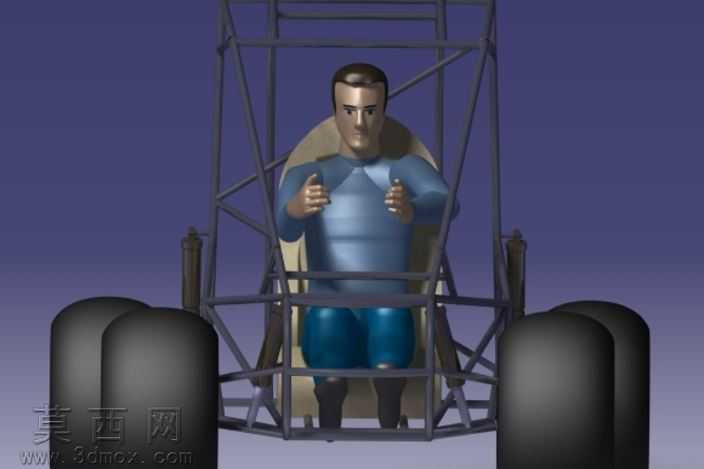

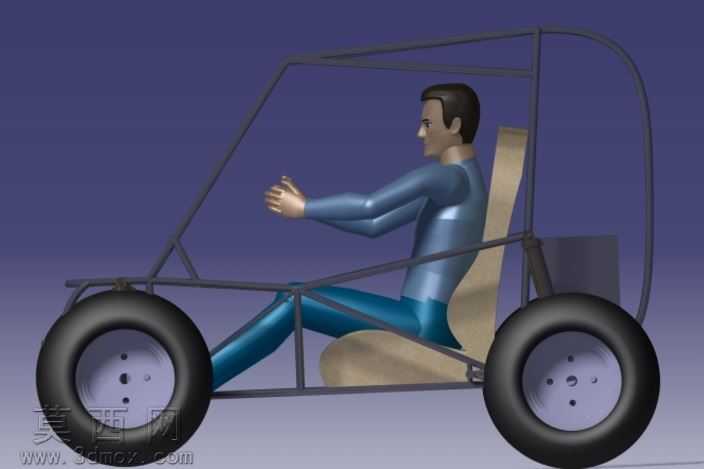

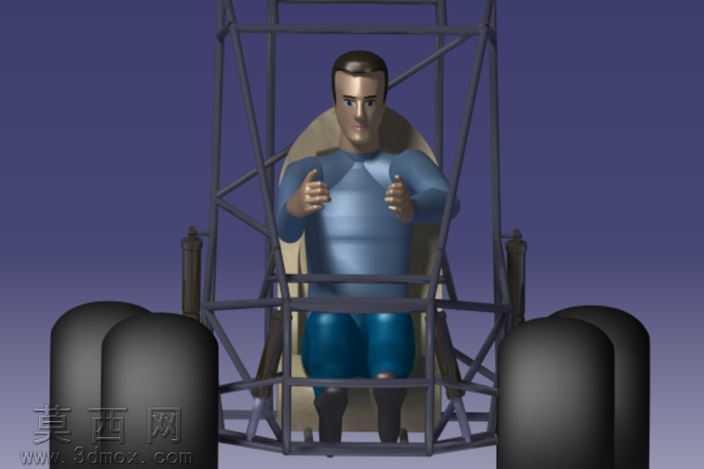

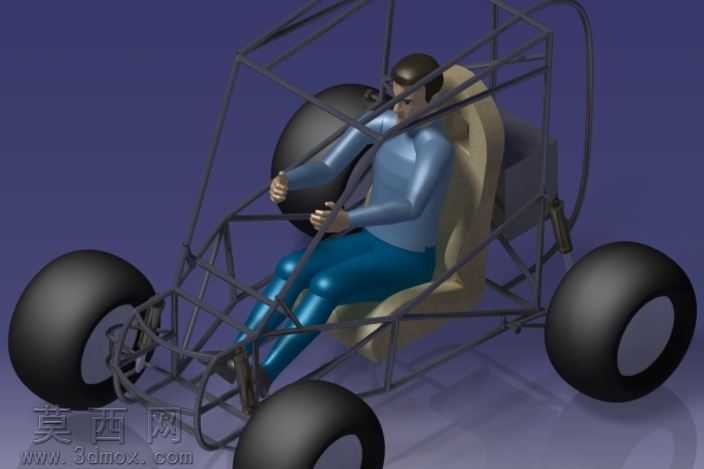

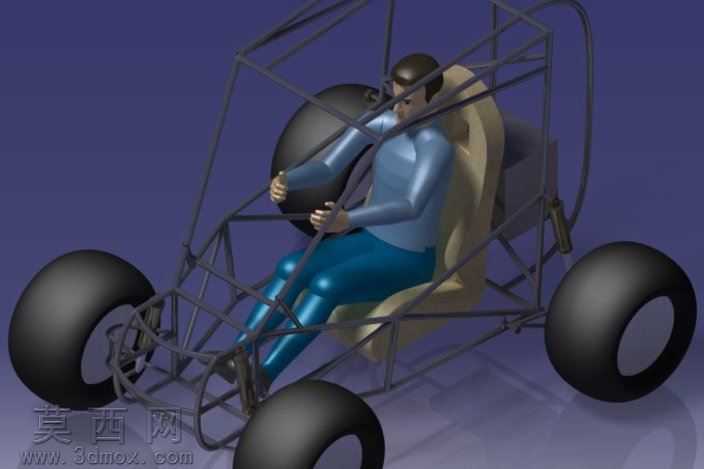

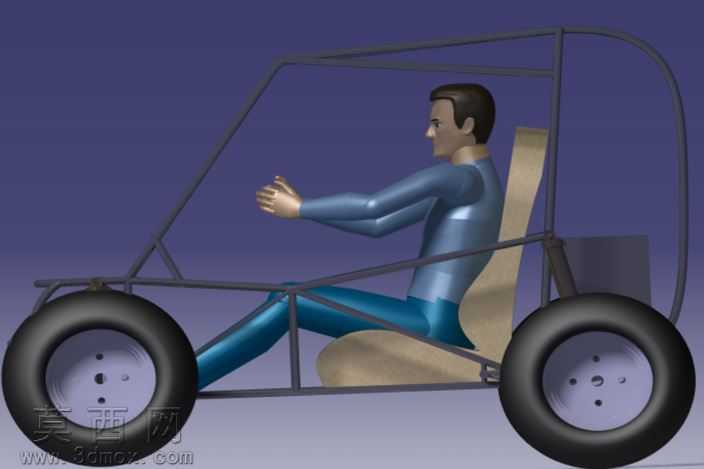

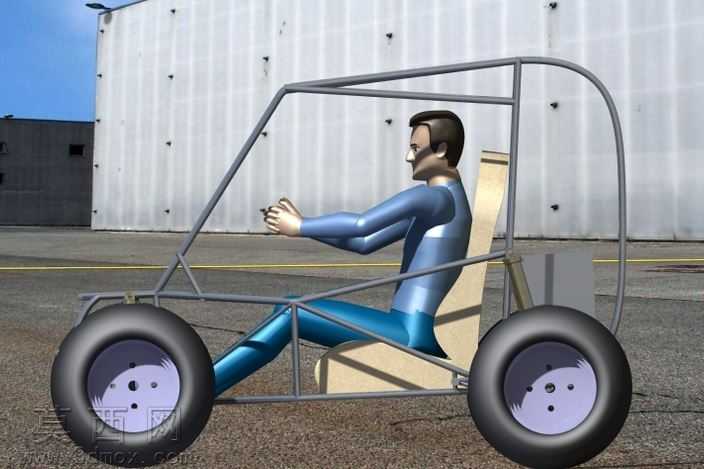

本作品为巴哈SAE赛事专用越野赛车防滚架三维结构设计，建模阶段依托三维参数化设计软件完成整体钢管框架的全尺寸搭建，严格遵循巴哈SAE赛事的安全规范要求，对防滚架的主环、前环、侧边防撞结构、顶部承压结构、座椅安装支撑点位进行了精准的空间定位，所有钢管的弯折角度、连接节点位置均经过反复校核，确保框架在承受翻滚冲击、侧向碰撞时能够有效分散冲击力，为驾乘人员预留充足的生存空间。建模过程中采用实体钢管建模方式，对每一处管材的对接焊缝位置做了贴合实际加工工艺的结构处理，避免出现设计层面的干涉问题，同时预留了悬架安装点、转向机构固定位、动力总成安装位、轮胎转向活动空间，确保防滚架与整车其他系统的装配兼容性。渲染阶段采用哑光金属材质模拟防滚架的钢管材质，搭配深色背景突出框架的空间结构层次，同时加入驾乘人员人体模型，直观展示防滚架内部的乘坐空间余量，清晰呈现座椅与防滚架的相对位置关系，验证头部、四肢的活动空间是否符合人机工程要求。设计思路上以赛事安全要求为核心优先级，在保证结构强度的前提下尽可能优化管材排布，减少不必要的冗余结构来控制车架整体重量，主防滚环采用大管径高强度管材承担主要冲击载荷，侧向支撑结构采用斜向交叉排布的管材提升框架抗扭刚度，前部防侵入结构采用渐进式溃缩的管材排布逻辑，在发生正面碰撞时能够通过管材形变吸收部分冲击能量，同时避免结构侵入驾乘舱。整个模型完整还原了巴哈赛车防滚架的全部结构细节，所有连接点位的结构设计均参考实际越野赛车的加工工艺，可直接用于后续的有限元强度仿真分析、管材下料加工参考，也可作为巴哈赛事参赛队伍的车架设计参考方案，帮助设计者快速理解越野钢管车架的结构设计逻辑，掌握赛事安全规范下的防滚架设计要点。
