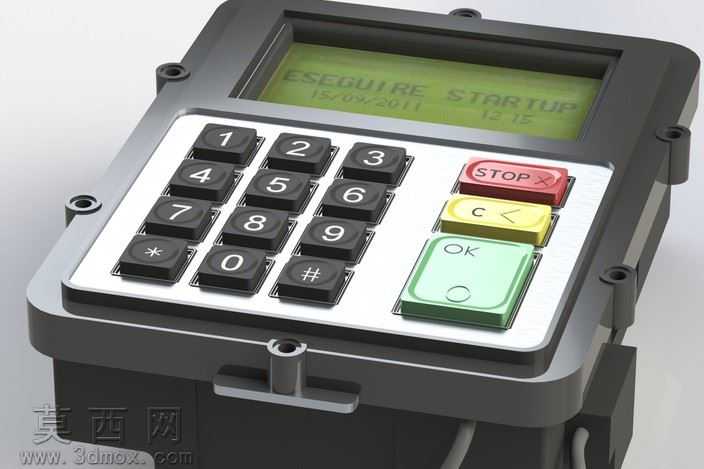

工业防爆操作按键终端三维模型

本模型为工业防爆型操作按键终端，采用KeyCreator、CATIA、SolidWorks多软件协同建模完成，整体建模过程严格遵循工业防爆设备的结构设计规范，完整还原了实体产品的每一处细节特征。建模初期先完成整体壳体的轮廓搭建，采用实体拉伸与切除命令构建外壳的基础形态，精准还原壳体四角的安装固定孔位、侧边的防爆密封接合面结构，壳体边缘做了符合工业设计的圆角过渡处理，避免尖锐棱角带来的安全隐患，同时还原了壳体正面的按键安装沉台、显示屏嵌入槽的精准尺寸，保证各部件装配的干涉量为零。按键区域建模时，对12个数字功能按键、3个彩色功能按键分别做独立建模，数字按键采用统一的方形带弧度键帽结构，键帽表面的数字字符采用浮雕特征实现，还原真实按键的触感凸起细节；三个功能按键分别做差异化的色彩与形态区分，红色停止按键、黄色取消按键、绿色确认按键的键帽弧度、按压行程结构都做了精准还原，按键下方的导电触点、复位弹簧的安装位也做了简化但结构完整的建模表达。显示屏区域建模还原了液晶显示屏的嵌入结构、屏幕周边的密封压边，屏幕表面的显示内容采用贴图材质实现，还原工业设备开机启动的界面显示效果。材质渲染阶段，壳体采用哑光深灰色工程塑料材质，添加细微的磨砂颗粒质感，模拟工业防爆设备常用的抗冲击工程塑料表面效果；按键部分分别对应不同功能赋予红、黄、绿高对比度的哑光塑料材质，数字按键采用黑色哑光基底搭配白色浮雕字符，保证工业场景下的按键辨识度；显示屏部分采用半透明玻璃材质，添加轻微的屏幕反光效果，模拟液晶屏幕的真实视觉表现；金属安装孔位部分赋予哑光金属材质，还原壳体固定结构的金属质感。整体模型装配结构完整，各部件的配合间隙符合工业防爆设备的密封设计要求，既可以用于工业产品设计的方案展示，也可作为防爆操作终端的结构设计参考，模型完整保留了各特征的建模参数，支持后续的结构修改与工程图导出。
