250W激光数控切割雕刻龙门机架结构

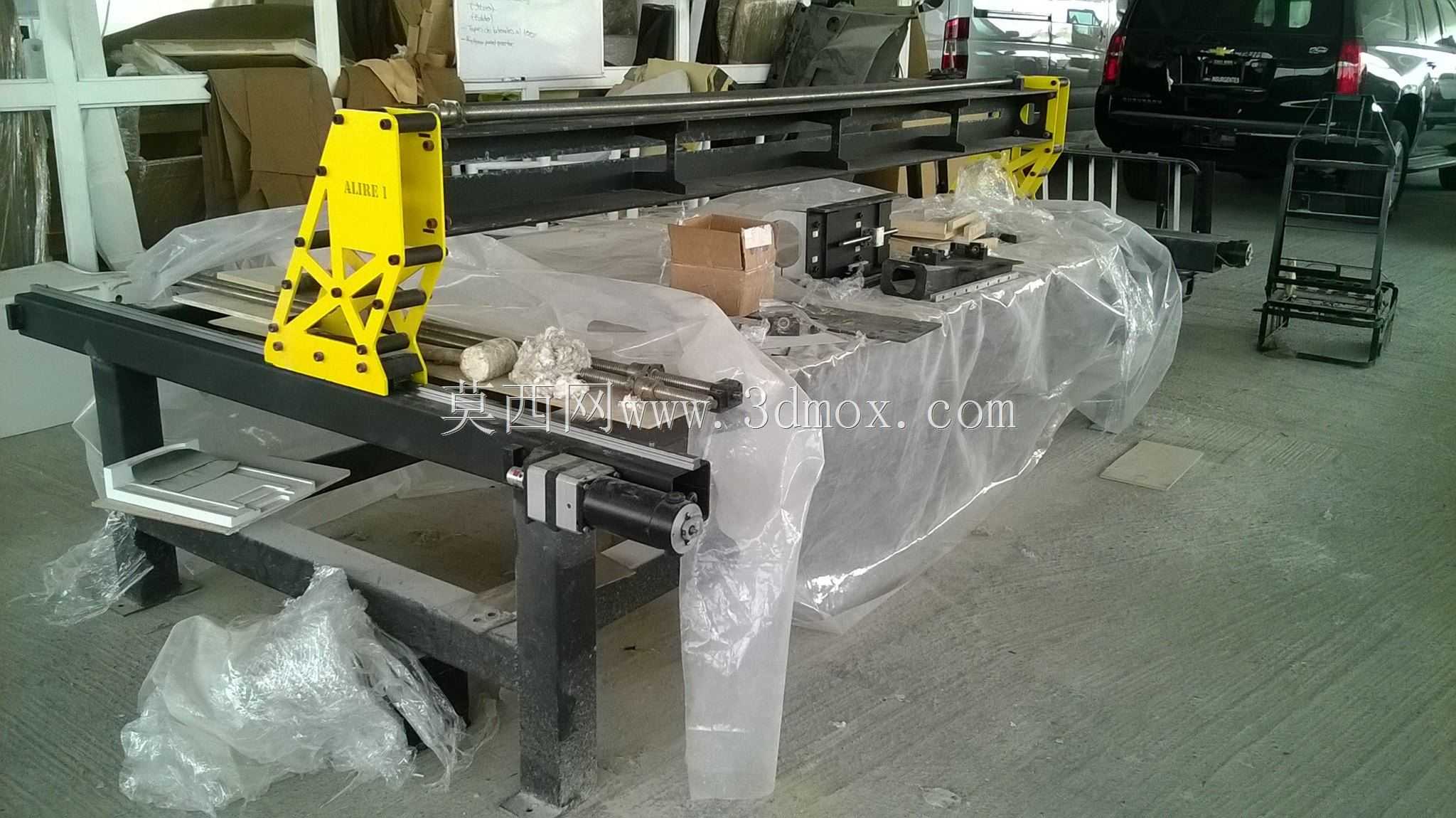

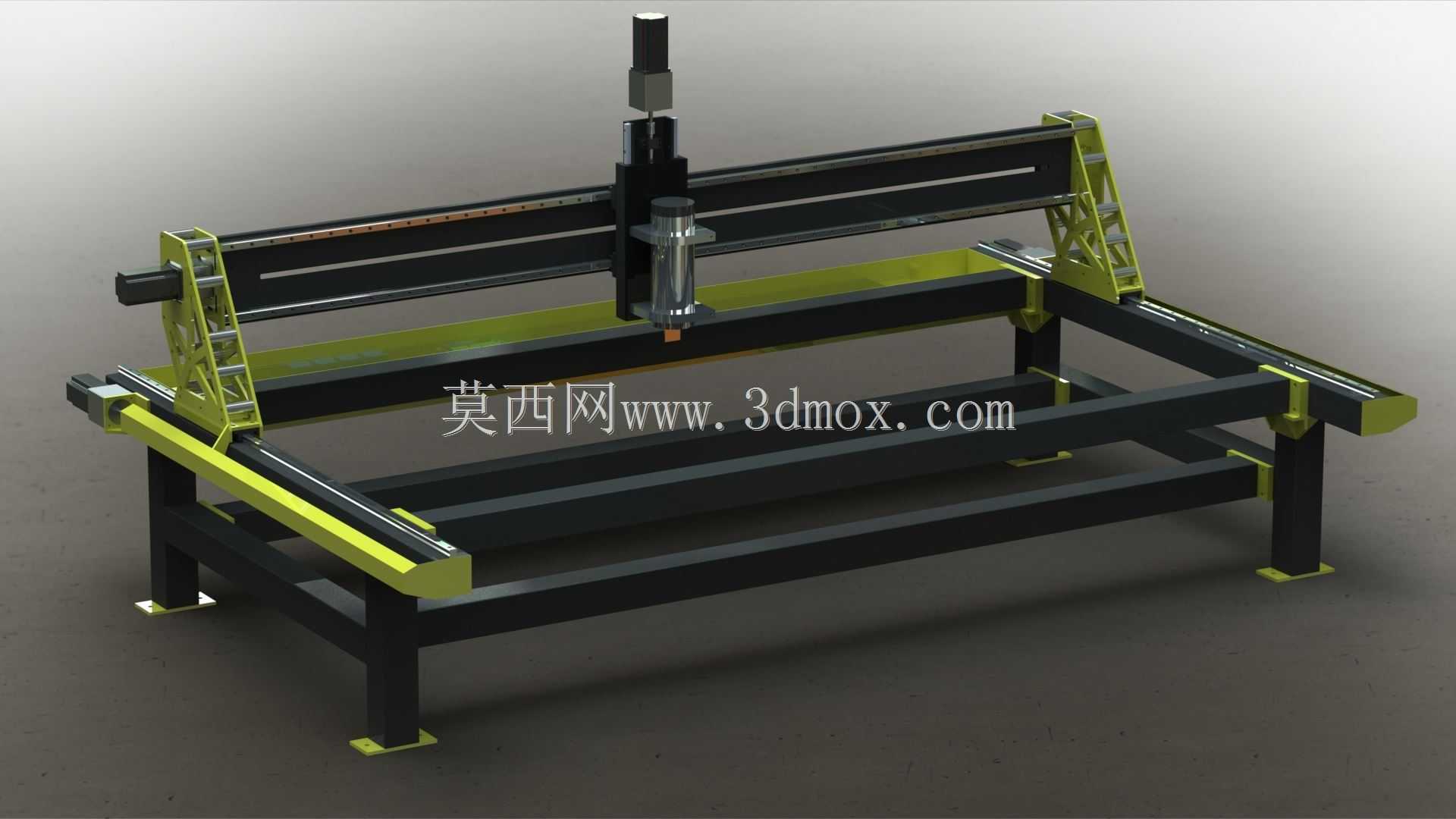

　　这款龙门式结构的激光数控加工设备，核心适配250W功率的激光发生单元，可覆盖非金属薄板、薄型金属板材的切割与表面雕刻作业，常见于广告标识制作、小型五金件下料、工艺礼品加工、电子辅料模切等生产场景，相比同幅面的悬臂结构设备，龙门双侧驱动的布局能在大行程移动下保持更高的运动刚性，减少横梁悬伸带来的形变误差。从结构设计逻辑来看，设备底部采用矩形钢管拼焊的床身框架，支脚位置预留了地脚调节盘的安装位，安装时可通过调节螺栓调整整体水平度，抵消地面不平整带来的装配应力，床身两侧沿长度方向布置线性导轨的安装基准面，导轨安装面在焊接后需经过时效处理再进行铣削加工，保证两根导轨的平行度与直线度公差控制在0.1mm/米范围内，

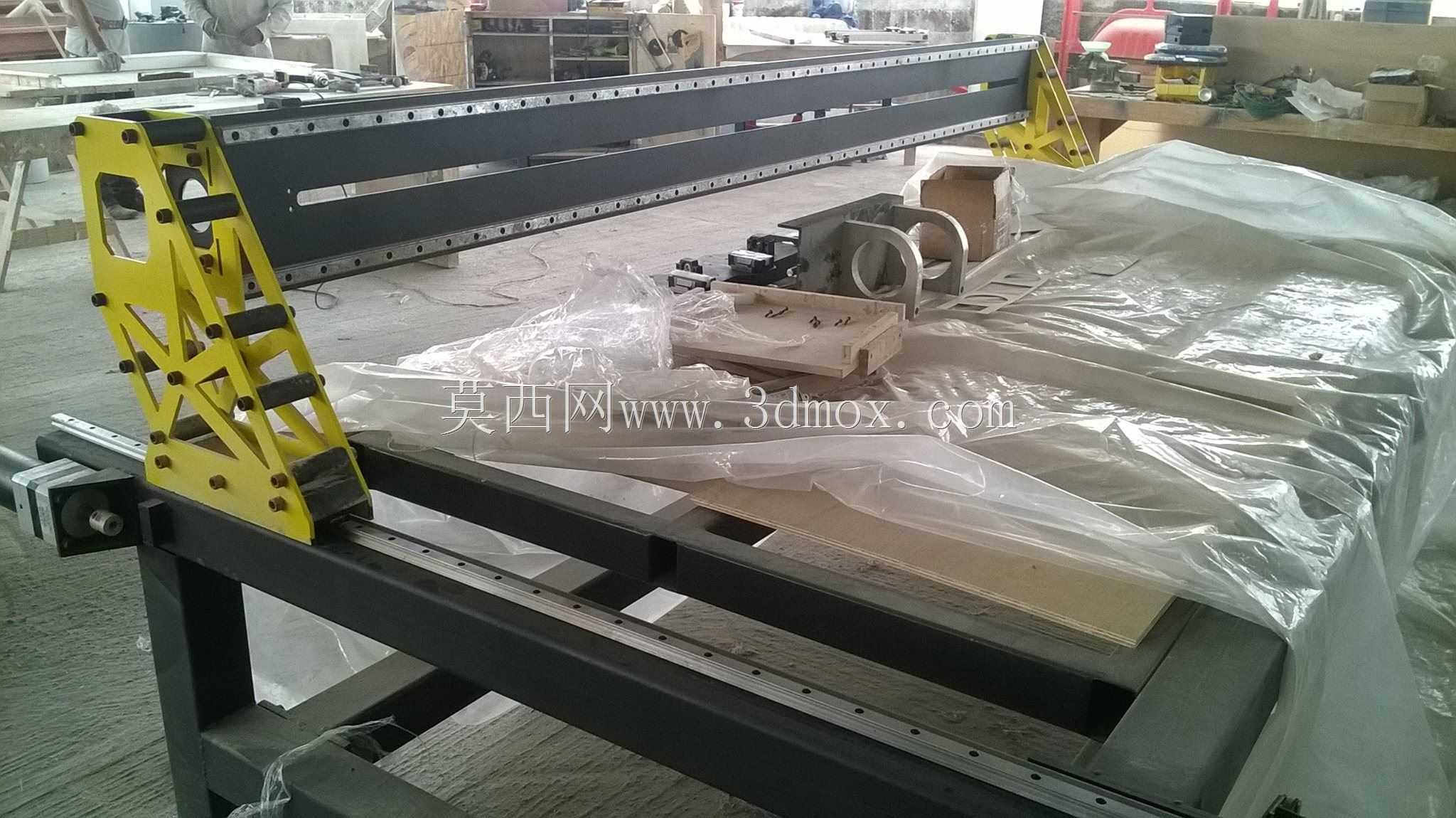

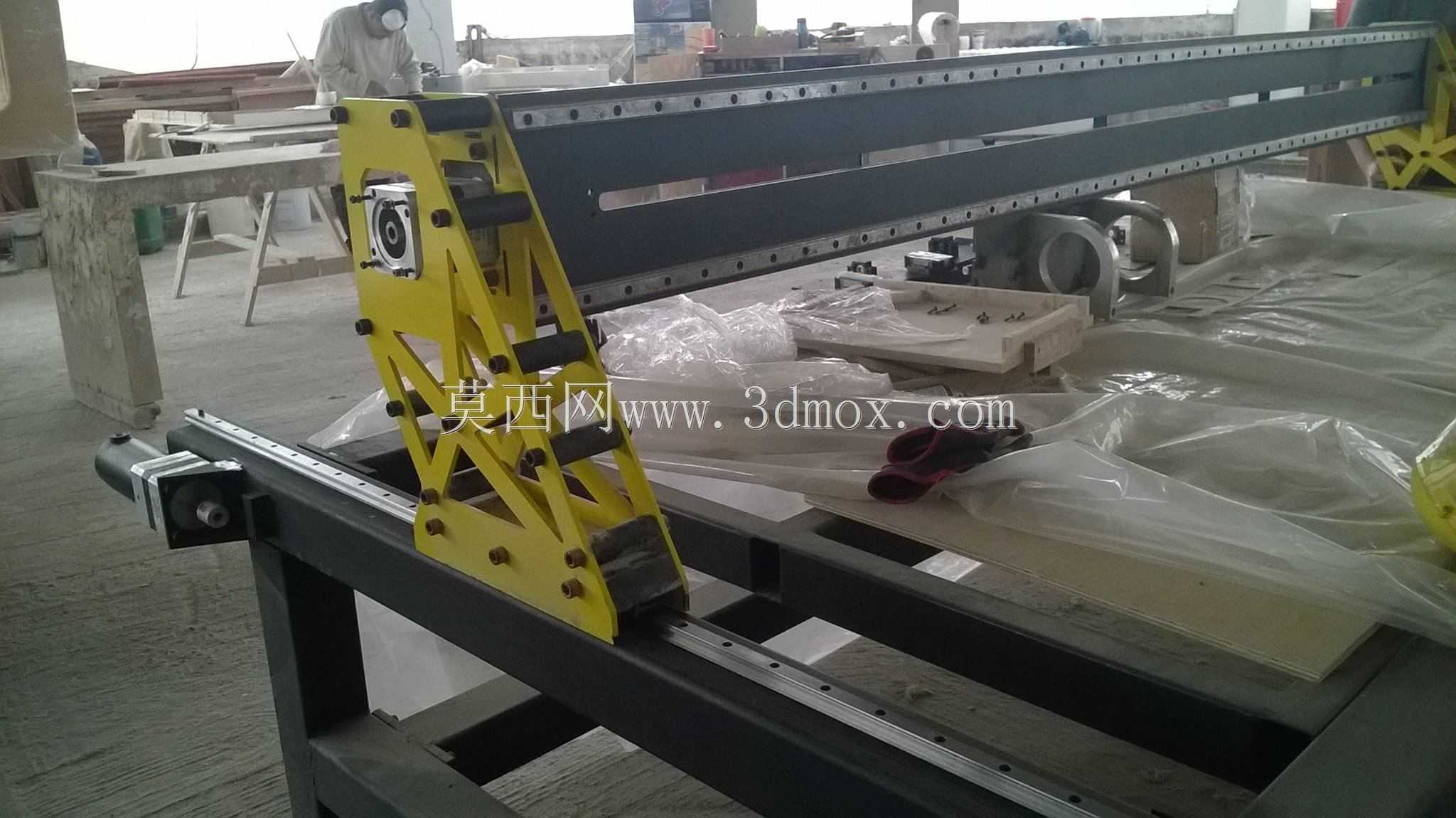

　　避免Y轴运动时出现卡滞或精度偏差。横梁部分同样采用型钢焊接的桁架式结构，两侧端板与Y轴滑块座通过螺栓刚性连接，横梁上沿X轴方向布置导轨与传动齿条安装位，Z轴滑台通过滑块挂载在横梁导轨上，可沿X轴做横向进给，Z轴单元集成了激光头安装座与升降调节结构，可根据加工材料的厚度调整激光焦点的高度，适配不同焦距的聚焦镜使用。设备的运动边界可根据实际加工需求调整幅面，常规配置下X轴有效行程覆盖1300mm宽度，Y轴有效行程覆盖2500mm长度，Z轴升降行程预留150mm调节空间，整体安装时需在设备周边预留不小于800mm的操作维护通道，后侧预留激光水冷机、排烟管道的布设空间，避免管路干涉运动部件。在实际生产应用中，

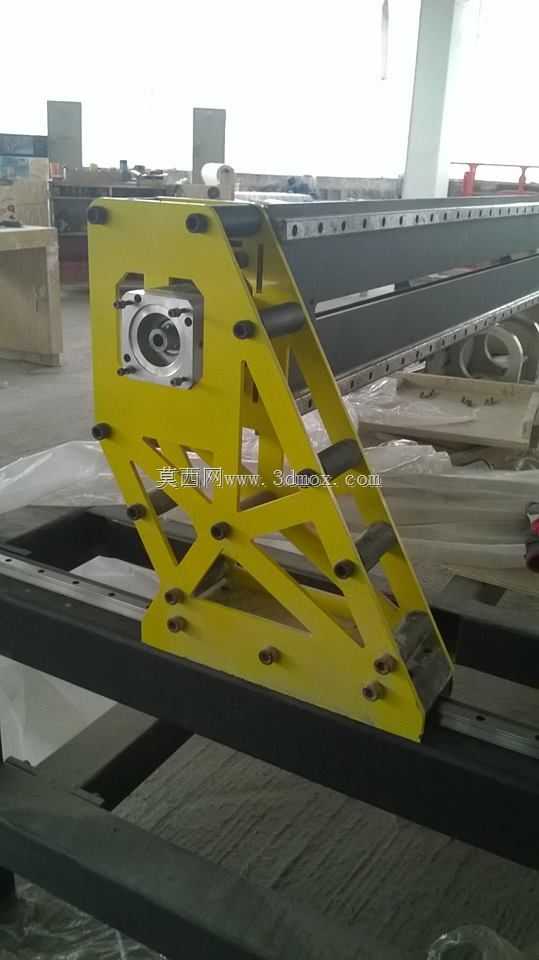

　　该结构可根据加工需求替换不同功率的激光发生器，也可加装旋转轴实现圆柱类工件的表面雕刻，床身内部预留了废料收集槽的安装空间，切割产生的边角料与烟尘可通过下方的抽风通道集中排出，改善作业环境。设计时充分考虑了装配工艺性，所有导轨安装位、连接孔位均在焊接件整体退火去应力后统一加工，减少现场配焊、配钻的工作量，各运动轴的传动端均预留了伺服电机与减速器的安装接口，可根据加工速度与精度要求选配不同功率的伺服驱动单元，兼顾成本与性能需求。龙门架两侧的端板设计有加强筋结构，可抵消X轴高速运动时带来的惯性冲击，避免横梁在快速启停时出现震颤，保证切割断面的光滑度与雕刻图案的清晰度。设备的整体框架采用模块化设计，床身、横梁、Z轴滑台可拆分运输，到现场后通过定位销与螺栓即可完成拼接，无需大型吊装设备辅助，降低了中小加工企业的安装门槛。日常维护时，可直接在设备外侧完成导轨润滑、皮带张紧度调节、激光头清洁等操作，无需拆解外部护罩，减少停机维护时间。
