带集料袋支架式工业碎料破碎设备

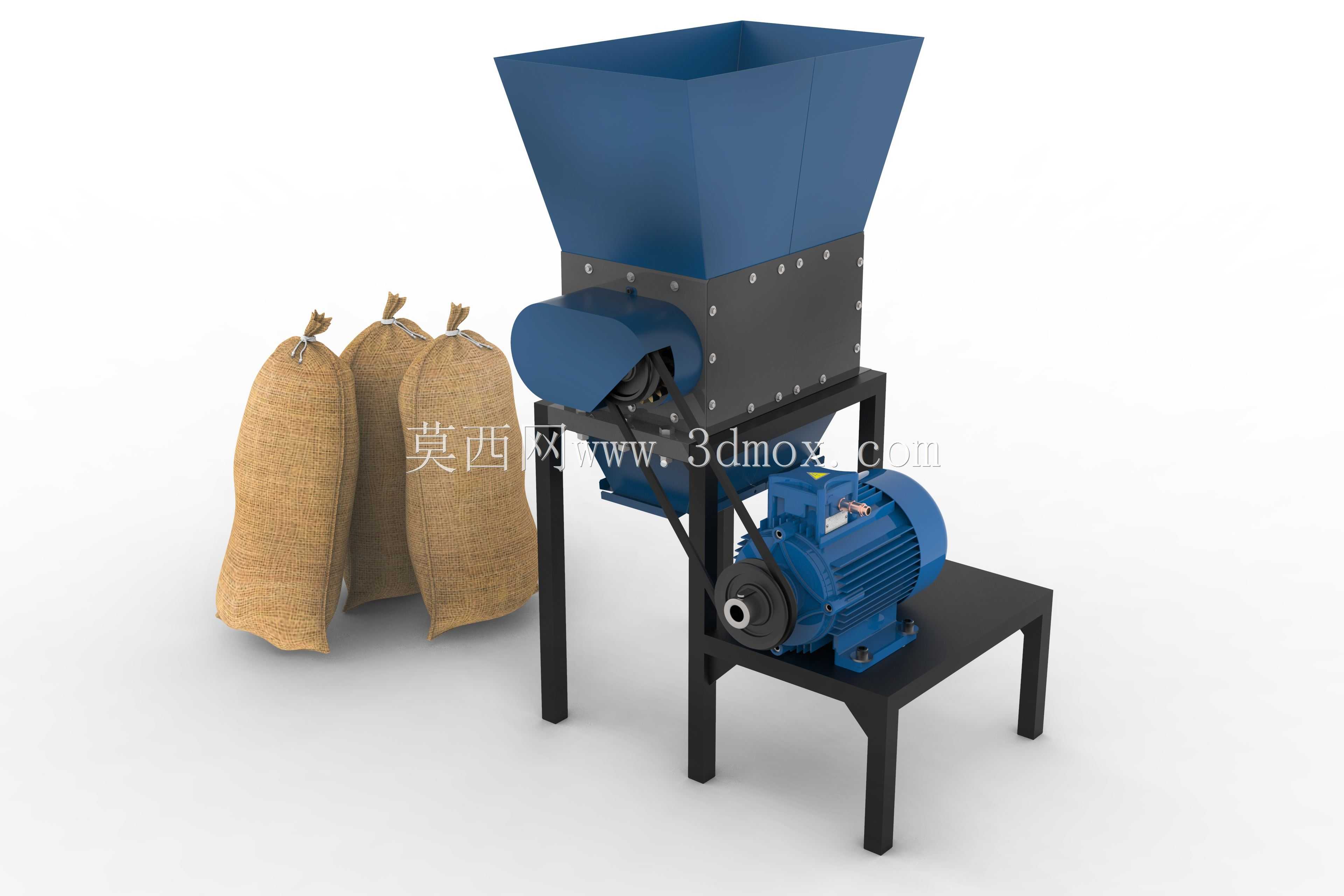

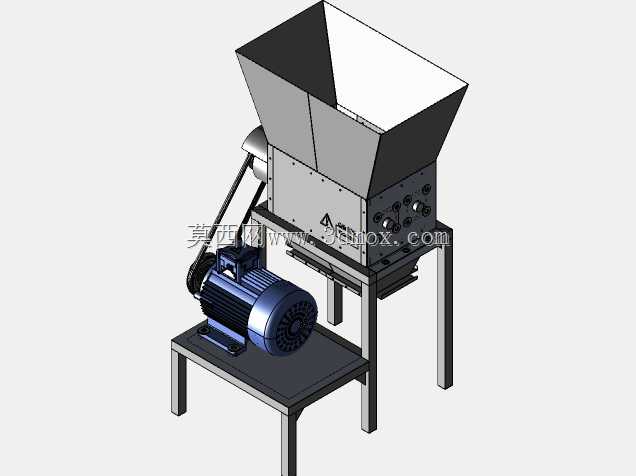

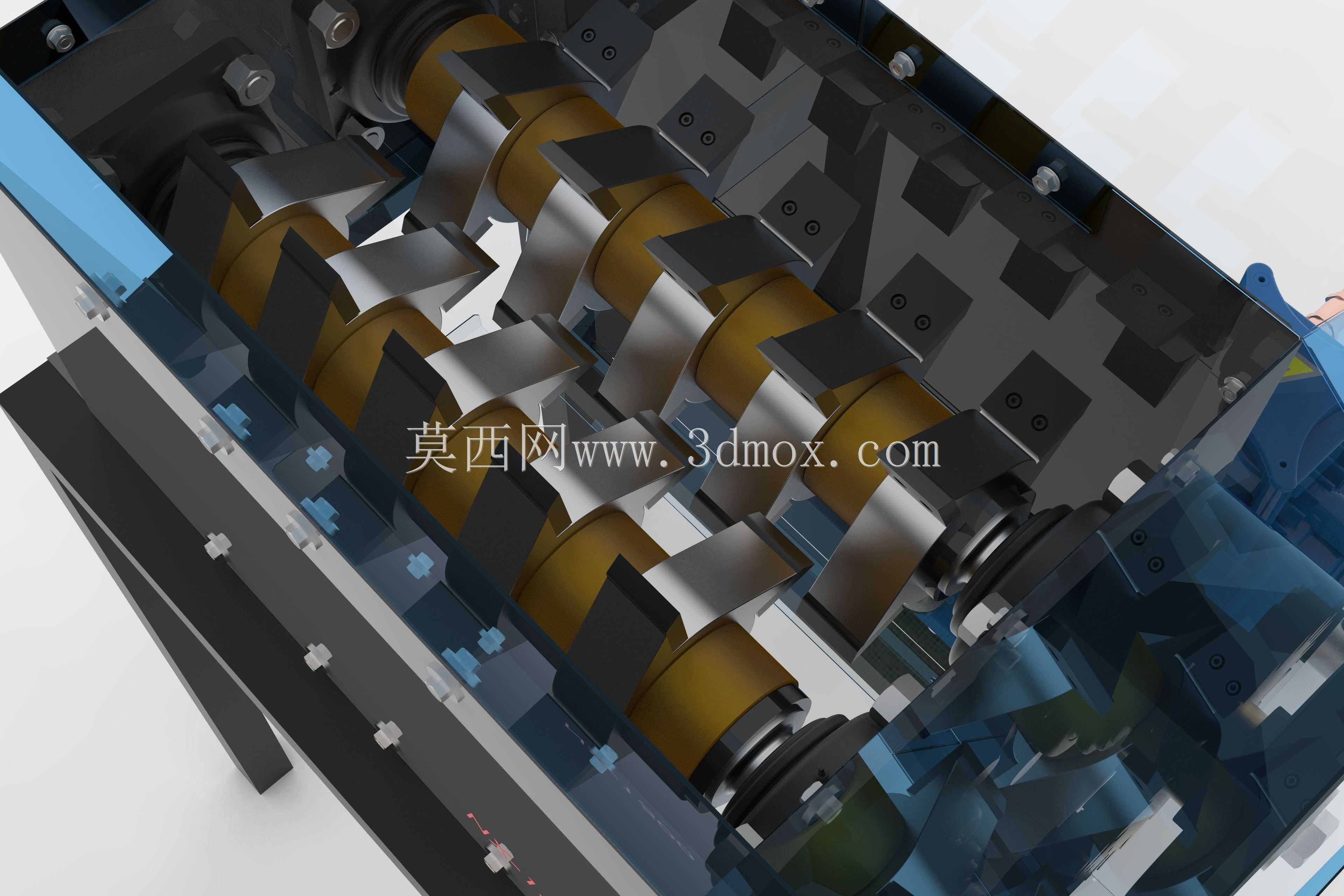

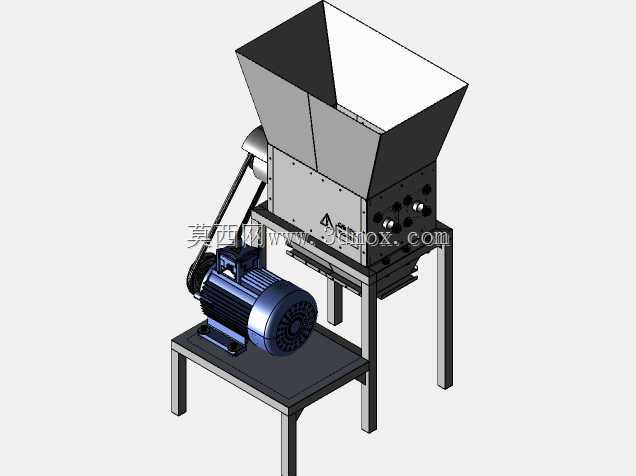

这款破碎设备主要面向小型加工车间、物料回收站点、农林加工边角料处理场景设计，可完成碎纸、轻质木料边角、软质包装废料的破碎减容作业，适配小批量连续破碎的生产需求，能够将投入料斗的大块物料剪切破碎为均匀小粒径碎料，直接落入配套集料袋完成收集，省去额外的物料转接输送环节，适配零散废料的即时处理需求，避免零散废料堆积占用车间场地。设备整体采用立式布局设计，上部为扩口式进料斗，斗壁采用倾斜收敛结构，大尺寸进料口可适配不同规格的物料投入，无需提前对物料进行裁切预处理，进料斗下部连接破碎腔，腔体内置平行排布的剪切刀组，通过刀轴的相对转动完成物料的撕扯剪切，相比单轴锤击破碎，剪切式结构对软质纤维类物料的处理效率更高，不易出现物料缠绕卡滞的问题。破碎腔侧部设置传动护罩，通过皮带传动结构连接下部驱动电机，电机固定在机架下部的安装平台上，传动结构外置的设计既可以降低设备整体重心，提升运行稳定性，也方便后期对传动皮带进行张紧调整、更换维护，无需拆解破碎腔主体结构。机架采用方管焊接成型的四腿支撑结构，四条支腿向外微张，底部预留安装固定孔位，可直接通过膨胀螺栓固定在水泥地面上，也可搭配减震脚垫放置在平整车间地面，设备整体占地尺寸紧凑，无需预留过大的安装空间，机架中部预留集料袋悬挂空间，破碎完成的物料可直接从破碎腔下部出料口落入悬挂的集料袋中，集料袋采用麻绳扎口设计，装满后可直接扎口转运，更换空袋即可继续作业。设计过程中重点优化了进料斗的倾斜角度，避免物料在斗壁出现架桥卡料的问题，同时将电机安装位置与破碎腔出料口做错位排布，避免碎料掉落过程中积落在电机外壳上影响电机散热，传动部位设置全封闭护罩，避免作业过程中人员误触传动部件，也防止碎料飞溅进入传动结构造成部件磨损。设备运行时电机通过皮带轮减速带动刀轴转动，投入进料斗的物料靠自重落入破碎腔，被转动的刀组剪切破碎后顺着出料口下落，全程无需人工推送物料，作业过程仅需完成物料投放与集料袋更换即可，操作门槛较低，适配小型加工场景的低人力成本作业需求。
