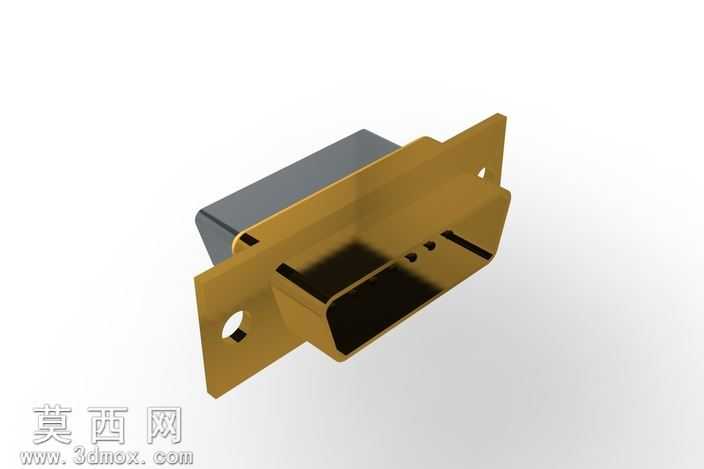

D-SUB15针公头连接器三维结构设计

本作品为D-SUB规格15针公头连接器的三维参数化建模成果，建模过程依托Autodesk Inventor平台完成全流程设计，整体建模遵循电子接插件的行业通用尺寸规范，完整还原了该类连接器的真实装配结构与外观特征。建模阶段首先完成核心金属安装支架的结构绘制，针对支架的法兰安装耳、定位卡槽、屏蔽罩包覆结构进行精准的草图绘制与特征拉伸，对安装耳上的固定通孔做了同轴度约束，对支架边缘的折弯结构做了钣金特征处理，还原了金属冲压件的壁厚均匀特性，同时对支架上的卡扣定位槽做了细节倒角处理，避免应力集中的结构缺陷。其次完成内部绝缘胶芯与插针组件的建模，15根信号插针按照标准D-SUB引脚排布规则做线性阵列约束，每根插针的焊接端、接触端尺寸均符合行业通用规格，绝缘胶芯的插针固定孔与插针做过盈配合的装配约束，胶芯外壳与金属支架的卡槽做限位装配，保证整体结构无干涉错位。外观渲染阶段针对不同部件匹配对应材质，金属屏蔽支架赋予黄铜金属材质，调整材质的反射粗糙度与金属度参数，还原铜质冲压件的半哑光金属质感，绝缘胶芯部分赋予深灰色硬质塑料材质，模拟耐高温绝缘塑胶的表面质感，插针接触端赋予镀镍金属材质，呈现亮银色金属光泽。整体模型完成装配后做了全局干涉检查，验证各部件装配间隙符合实际生产要求，安装法兰的孔位尺寸匹配标准面板开孔规格，可直接用于电子设备接口结构的配套设计参考，也可用于接插件生产的前期结构验证、装配教学演示等场景，模型结构完整，细节还原度高，各特征参数可编辑调整，能够适配不同设计场景的修改需求。
