简易两板结构塑料注射成型模具

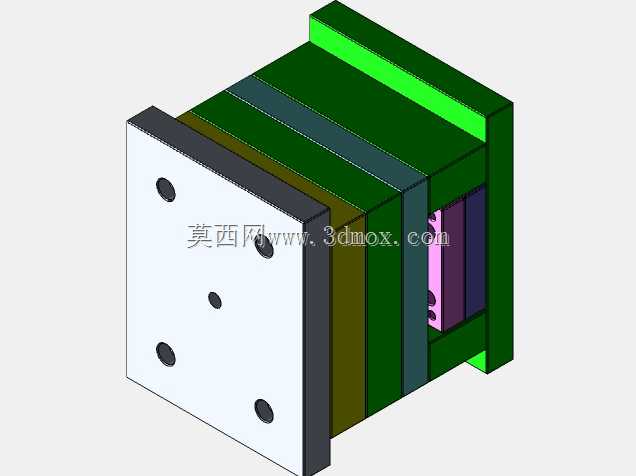

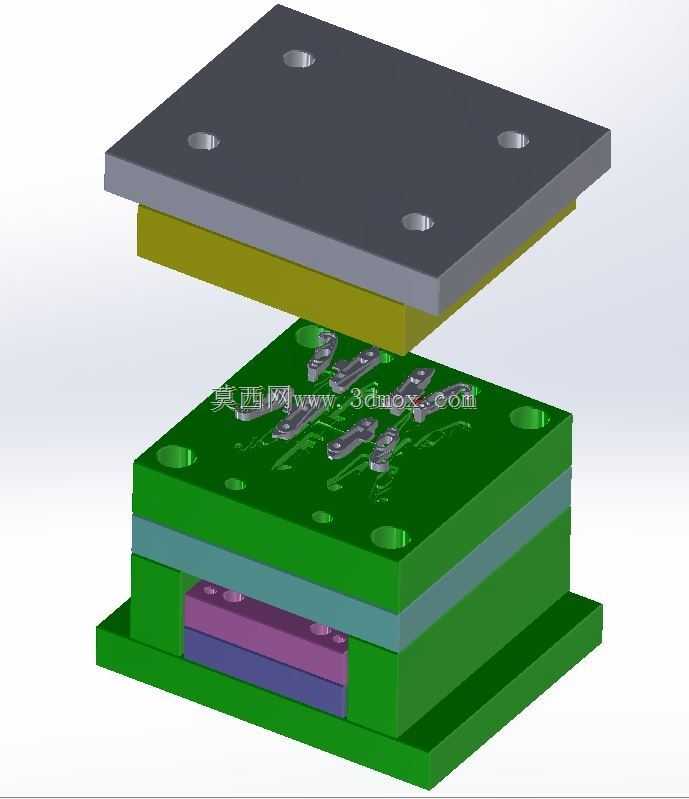

这套塑料注射成型模具主要应用于小批量塑料零配件的注射生产场景，常见于消费电子小型结构件、日用塑料杂件的成型加工环节，适配常规卧式注射机的安装使用需求，可完成熔融塑料的充型、冷却、开模顶出全流程成型作业。模具采用经典的两板模基础结构，整体分为定模侧与动模侧两大组成部分，定模侧通过顶部安装板直接与注射机的定模固定板连接，内置浇口套对接注射机喷嘴，将熔融塑料平稳导入型腔区域；动模侧通过底部安装板固定在注射机动模固定板上，随动模座完成开模、合模的往复动作，内部集成了型腔镶块、冷却水道、顶出机构等核心功能组件。设计过程中优先考虑了加工便利性与后期维护成本，模板采用标准化模架尺寸，各层板件的连接螺丝孔位、导柱导套安装位均遵循通用模架的尺寸规范，无需额外定制非标模胚即可完成组装；型腔区域采用整体镶拼式结构，当成型产品出现磨损或者需要更换成型产品时，仅需更换核心镶块即可快速切换生产品类，大幅降低了模具改造成本与停机等待时间。模具的合模导向依靠四角布置的导柱导套完成，合模过程中导柱先进入导套完成定位，避免动定模出现错位导致型腔啃伤，合模到位后各层模板紧密贴合，保证分型面处无溢料飞边。冷却系统采用分层循环水路设计，在定模型腔板与动模型芯板内分别布置直通式冷却水道，接入恒温冷却水后可快速带走熔融塑料传递的热量，让型腔内的塑料熔体均匀冷却固化，有效缩短成型周期，同时避免因冷却不均导致的产品翘曲、缩痕等成型缺陷。顶出机构采用简单的顶针板顶出结构，开模后动模侧后退到设定位置时，注射机的顶杆推动模具顶针板向前运动，带动顶针将冷却固化后的塑料产品从型芯上平稳顶出，顶针排布位置避开产品的外观面与装配配合面，避免顶出痕迹影响产品的后续使用与外观质量。整体安装边界适配100吨级以内的小型卧式注射机，模具整体闭合高度、开模行程预留量均符合常规小型注射机的参数要求，吊装、装夹过程无需额外制作过渡连接块，可直接上机完成调试生产，适合小型注塑加工车间的日常生产使用，结构简单可靠，故障排查难度低，新入行的模具调试人员也可快速完成上机调试与日常维护作业。
