撬装式多效蒸发浓缩工业装置

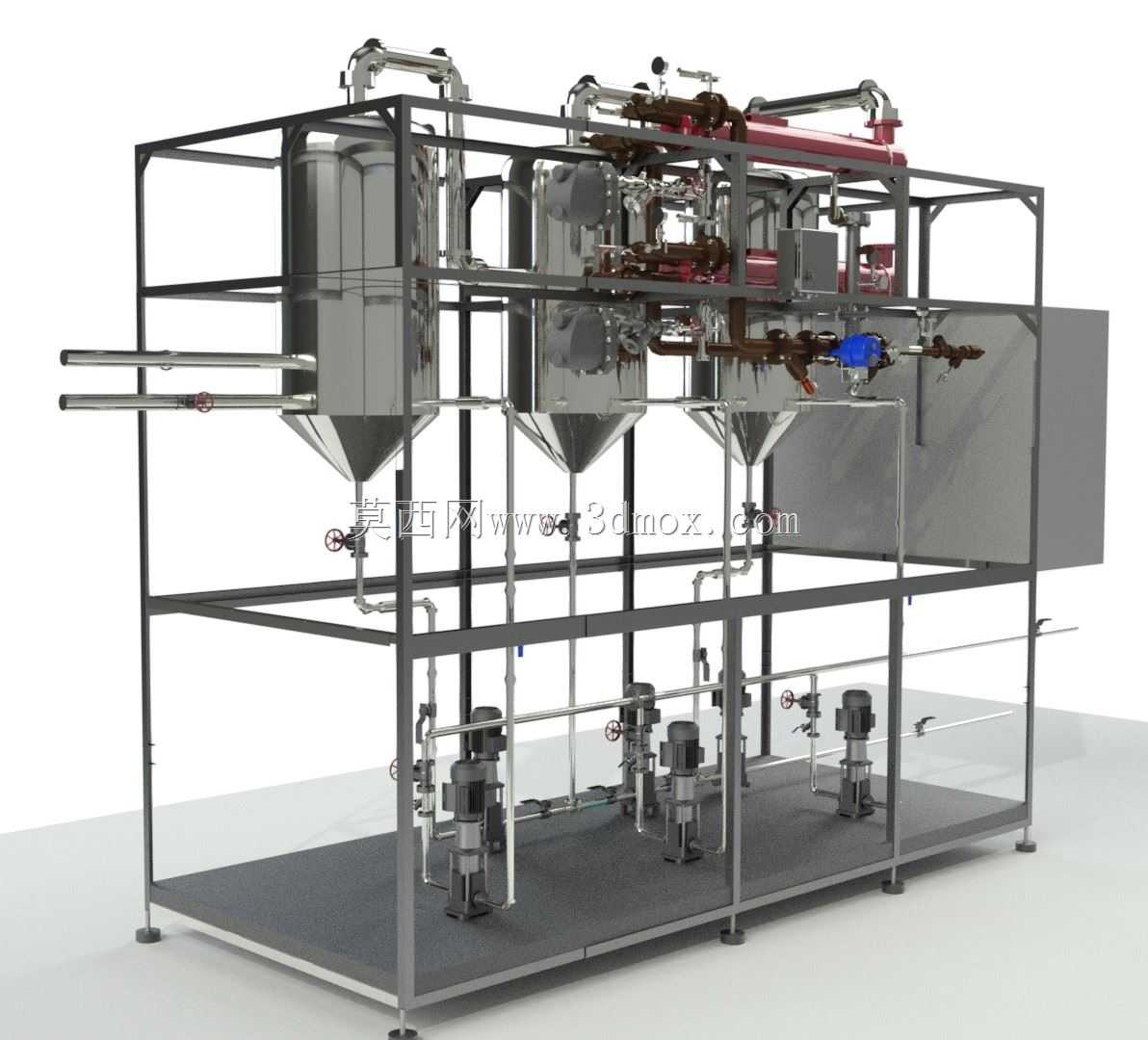

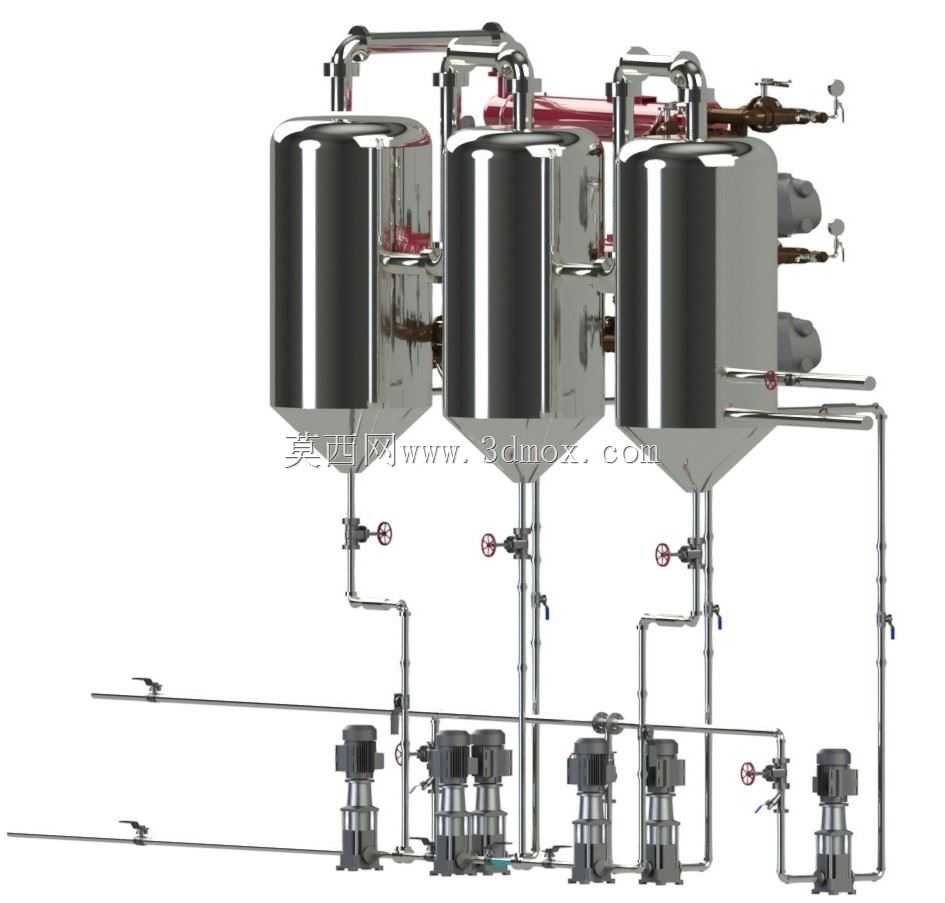

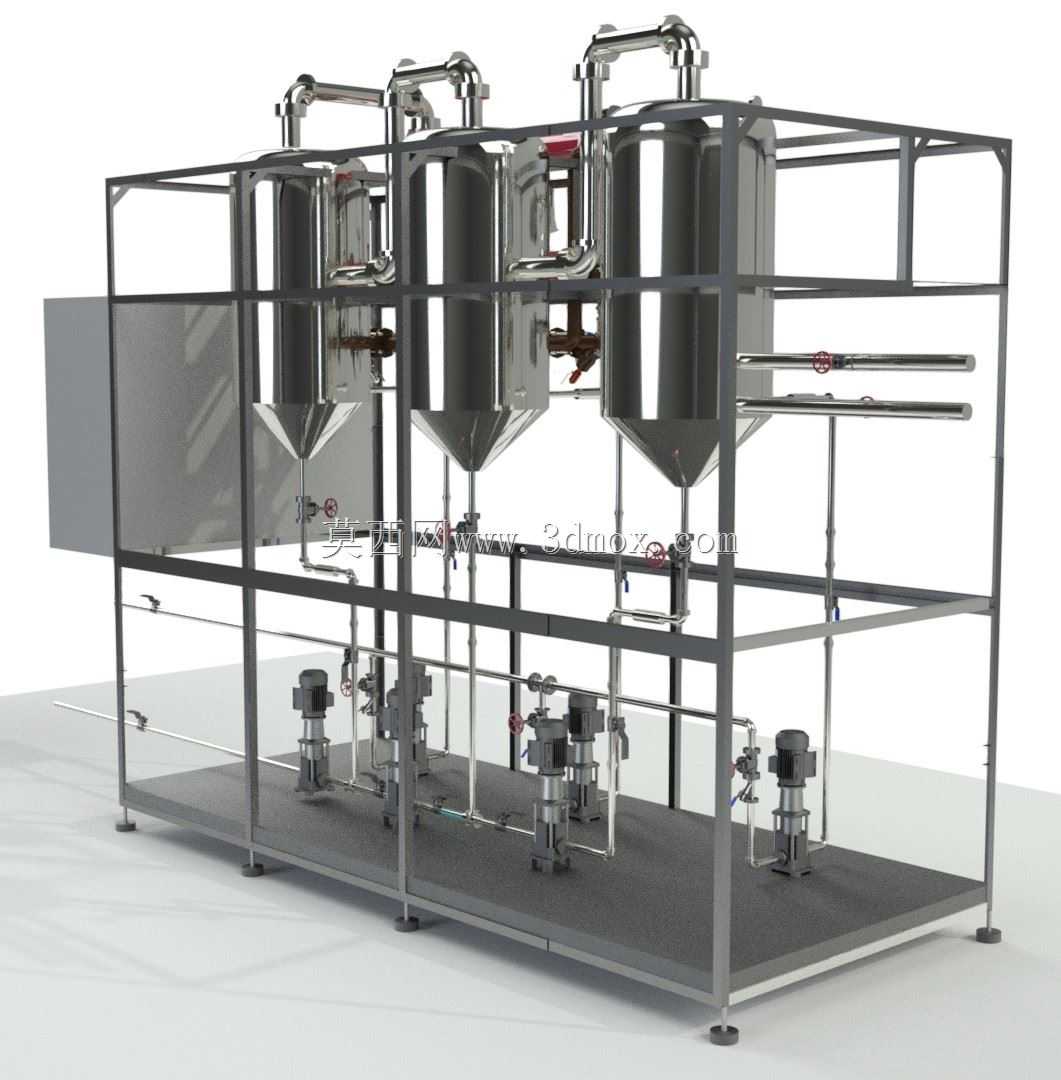

这套多效蒸发装置主要面向化工溶剂回收、工业高盐废水减量、食品制药料液浓缩等应用场景，可在低能耗前提下完成溶液的蒸发分离作业，适配需要连续蒸发处理的生产工况，能帮助生产环节大幅降低外部热源的消耗成本，减少待处理废液的外运体量。设备采用撬装集成式设计思路，整体框架采用标准化型钢焊接搭建，将多组蒸发分离罐体、列管换热单元、物料输送泵组、工艺管线、阀门仪表全部整合在同一底座框架上，无需现场分散组装各个功能单元，运抵现场后仅需对接物料进出口、热源接口、冷凝水排放口与供电线路即可投入运行，大幅缩短现场安装的施工周期，也降低了现场管线排布的出错概率。从结构布局来看，装置采用分层排布设计，上层依次布置多效蒸发室与换热管束，每一级蒸发单元的操作压力逐级降低，前一效蒸发产生的二次蒸汽可直接作为下一效的加热热源，仅第一效需要接入外部生蒸汽，理论上效数越多单位蒸发量的能耗越低，这套三效结构的设计平衡了设备制造成本与节能收益，适配多数常规蒸发工况的投入产出需求；下层平台集中布置各效对应的物料输送泵、冷凝水泵与出料泵，预留了充足的操作检修空间，日常巡检时可快速查看泵组运行状态、调整阀门开度，设备维护时也有足够的操作空间完成易损件更换。设备整体安装边界规整，框架底部设置可调支撑脚，可适配不同平整度的车间地面，整体外轮廓适配标准工业厂房的门洞尺寸，无需拆分即可完成整体转运；侧面预留的仪表安装位可根据实际工况选配温度、压力、液位传感器，对接自动化控制系统即可实现连续无人值守运行。装置的管线排布遵循最短路径原则，减少蒸汽输送过程中的热量损耗，罐体采用锥底出料结构，可避免浓缩后高粘度物料在罐底堆积堵料，各效之间的连接管线设置独立控制阀组，可根据实际处理量灵活调整运行效数，在低负荷工况下也能保持稳定的蒸发效率。
