固定管板式管壳换热器结构设计

该固定管板式管壳换热器是化工、能源、暖通、食品加工等领域热交换工序的核心通用设备，主要用于实现两种不同温度流体之间的热量传递，既可以完成工艺介质的加热、冷却、冷凝、蒸发等热工处理需求，也可用于余热回收场景，将生产过程中废弃的流体热量置换到待加热介质中，降低生产环节的能源损耗。在实际工业场景中，这类换热器常被应用于化工生产的物料冷却预热、电厂的冷凝换热、集中供热系统的汽水换热、制冷系统的蒸发冷凝等工况，凭借结构简单、制造成本低、换热效率稳定、承压能力较强的特点，在中小温差、流体洁净不易结垢的工况下有着极高的应用普及率。

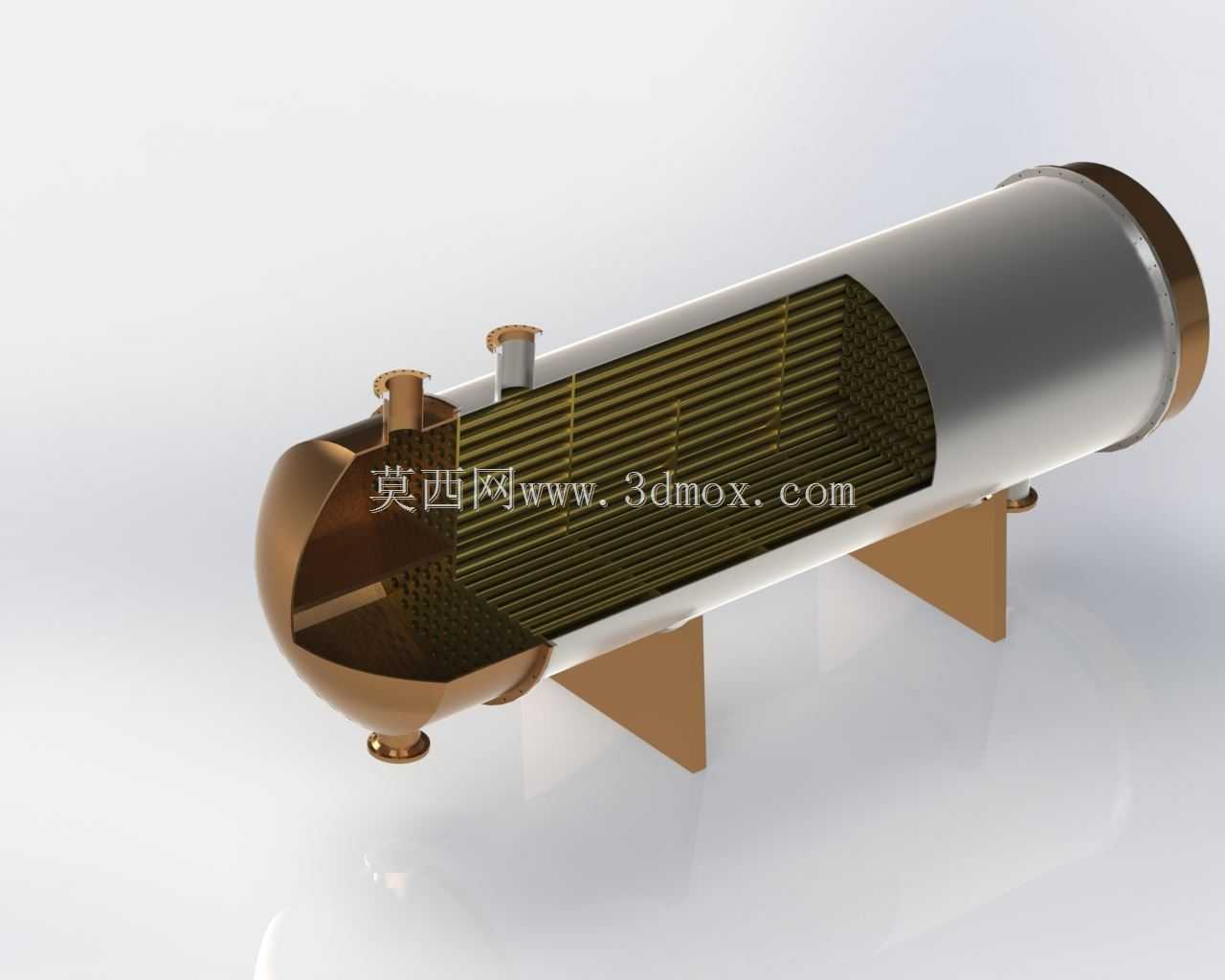

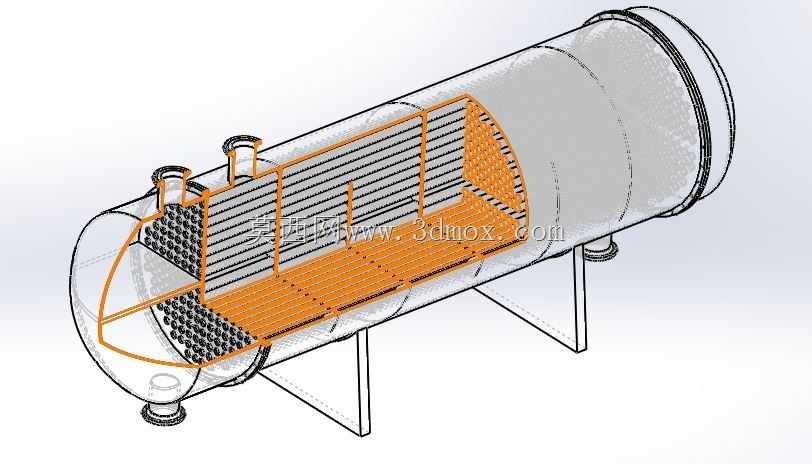

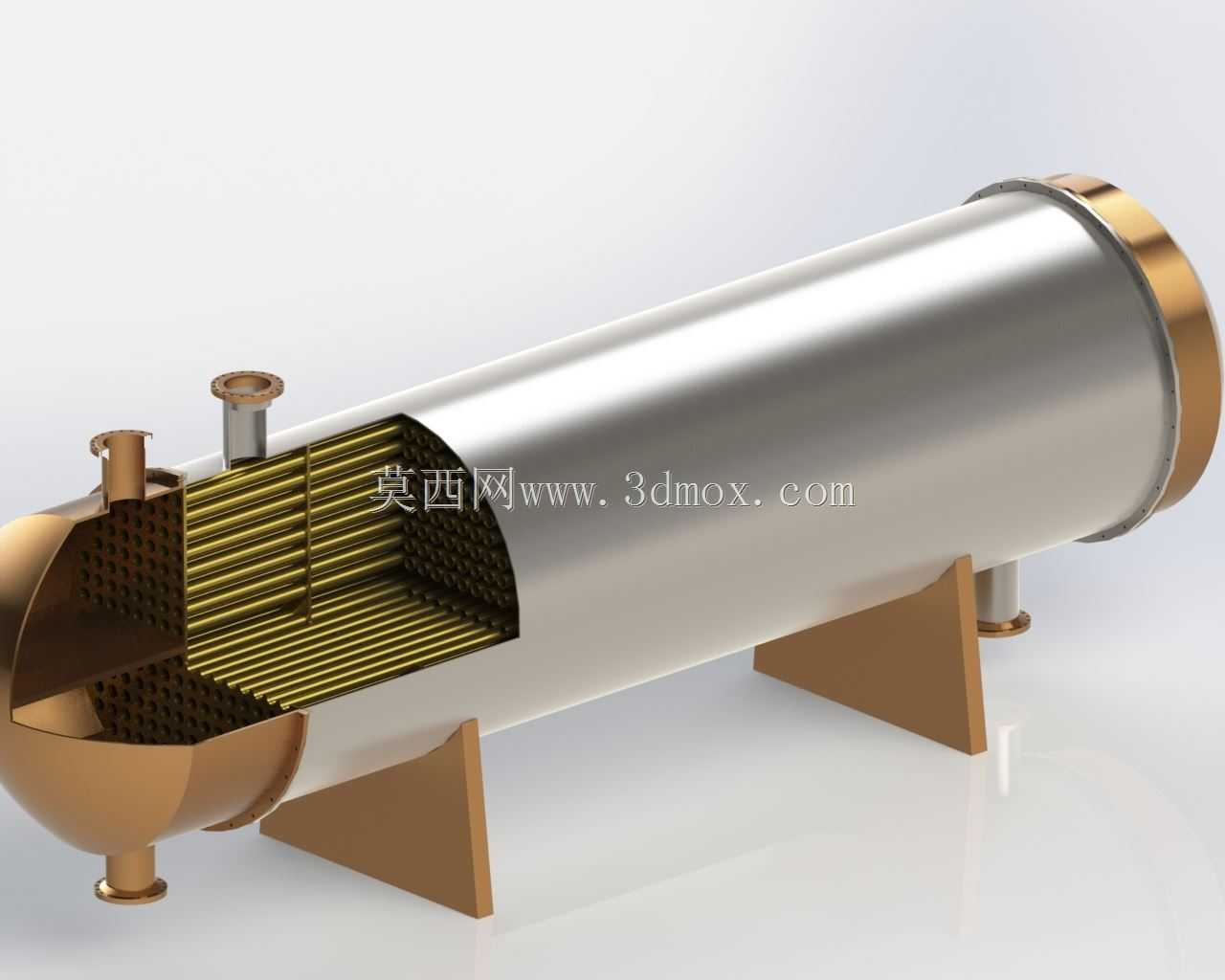

从功能特性来看，这款换热器采用管壳式结构，换热管束固定在两端的管板上，管程与壳程完全分隔，两种换热介质分别在管内、管外的壳程空间流动，通过管束壁面完成热量交换。设备两端设置可拆式阀盖结构，方便后期对管束进行检查、清理与维护；筒体上设置多组工艺接管，分别对应管程、壳程的介质进出口，可根据实际工况匹配逆流、顺流等不同的介质流动形式，优化换热效率。设备底部采用双鞍式支座作为支撑结构，可将设备重量均匀传递到安装基础上，适配卧式安装的布局要求，鞍座上预留的安装孔位可直接与基础预埋件或钢结构支架固定，降低现场安装的调整难度。

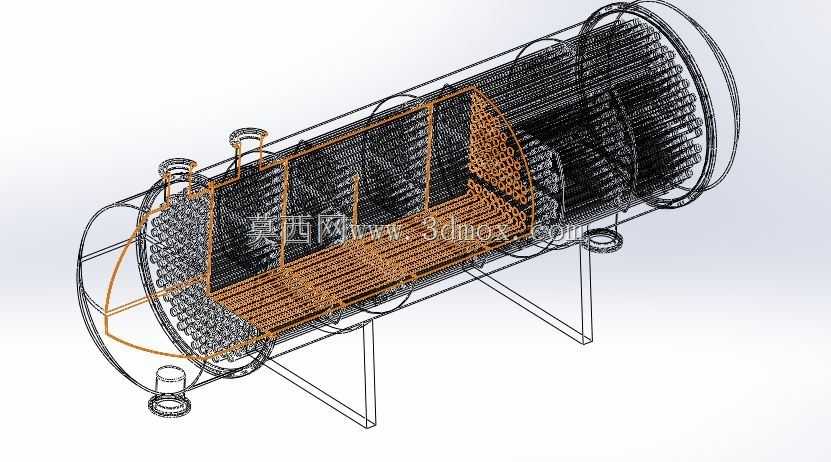

设计过程中，首先根据换热工况的热负荷计算所需的换热面积，确定管束的数量、长度与排布方式，管束采用正三角形排布提升单位筒体容积内的换热面积，同时保证壳程介质的流动扰动性，减少换热死区。筒体直径根据管束排布的外轮廓确定，保证壳程有合理的介质流通截面，避免流速过高带来的阻力损耗或是流速过低导致的换热效率下降。两端法兰的选型匹配设备的设计压力等级，保证密封性能可靠，避免介质泄漏；鞍座的位置根据设备的重心分布设置，避开筒体上的接管位置，保证安装后设备的受力均匀，避免长期运行过程中筒体出现局部应力变形。整体结构的尺寸边界充分考虑了运输、现场安装与后期维护的操作空间，两端阀盖拆卸后可直接抽出管束进行清理，不需要整体移动设备筒体，大幅降低后期运维的操作难度。
