车载式吊钩臂架装载作业机构

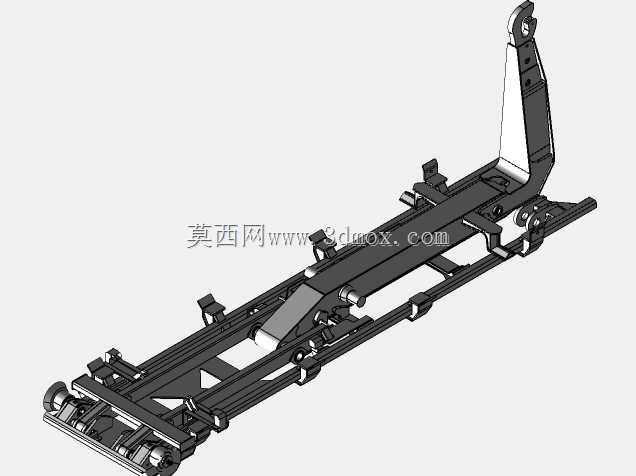

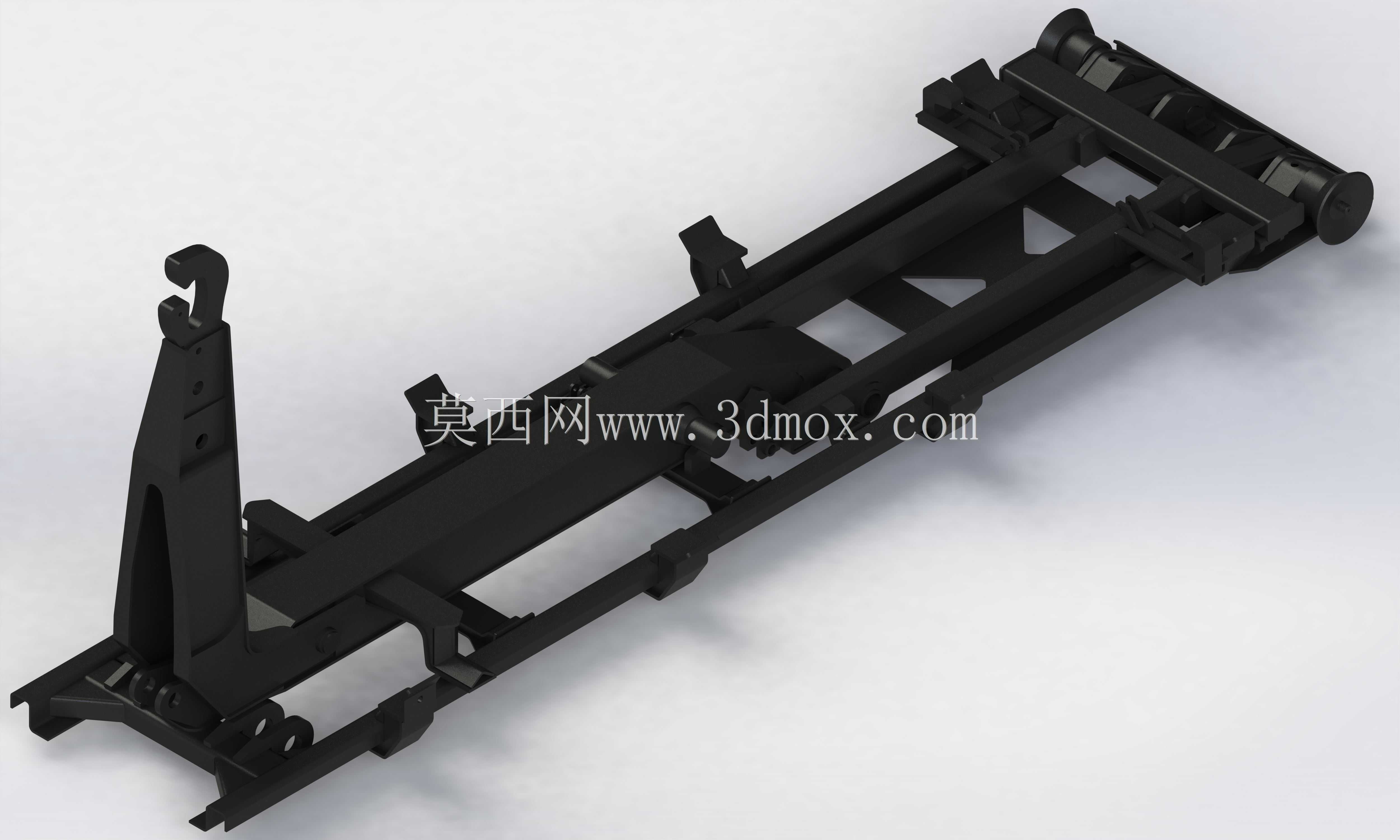

该吊钩装载机构是配套货运卡车使用的自装卸作业核心部件，主要应用于城乡物流转运、厂区物料周转、工程现场零散设备转运等场景，可实现无外接吊装设备条件下的自主装卸货作业，大幅降低零散货物装卸对外部起重设备的依赖，尤其适配无固定吊装设备的野外作业点、小型仓储站点、乡镇货运配送等场景的装卸需求，能够完成成捆钢材、小型工业设备、集装箱式货箱、重型工装夹具等重物的吊装与卸放作业，省去额外调用吊车的等待时间与使用成本。整套机构采用框架式长臂架结构设计，主体以高强度型钢焊接成型，整体沿车辆底盘纵向布置，前端集成专用吊钩作业端，臂架内部集成滑动导向与伸缩驱动结构，可实现臂架的前后滑移与俯仰角度调整，配合尾部的铰接支撑结构，能够完成从地面勾取重物、沿臂架滑移至货厢上方、平稳下放至货厢内的完整装卸流程，作业过程中依靠底盘自身的结构强度承载载荷，无需额外支腿即可完成额定范围内的吊装作业，适配多数中型货运卡车的底盘安装空间。设计过程中优先考虑作业可靠性与安装适配性，整体采用对称式框架布局，臂架两侧设置连续导向滑轨，保证吊钩滑车在全程滑移过程中无卡滞、无偏载，前端吊钩采用加厚钢板一体切割成型，钩身设置多组铰接安装孔位，可根据作业需求更换不同规格的吊钩属具，臂架中部设置多组加强筋板，在控制整体自重的前提下提升臂架的抗扭与抗弯性能，避免重载作业时臂架出现形变影响作业精度。安装边界方面，该机构吊钩作业端最大作业高度为1425mm，适配底盘安装面高度为1050mm，整体长度可根据不同车型的货厢长度进行适配调整，安装时直接通过螺栓组固定在卡车底盘的纵梁安装位上，无需对底盘原有结构进行大规模切割改动，液压管路与控制线路可沿底盘纵梁内侧隐蔽布置，避免行驶过程中被飞石或杂物剐蹭损坏。作业过程中，操作人员可在车辆侧方通过控制手柄完成臂架伸缩、吊钩升降、锁止固定的全部操作，臂架上设置多组机械锁止点位，当重物滑移至货厢指定位置后可通过机械锁止结构固定臂架位置，避免运输过程中臂架出现窜动，整套机构兼顾装卸作业的灵活性与行驶状态的稳定性，能够帮助普通货运卡车具备自装卸能力，拓展车辆的作业适用范围，提升零散重物转运的整体作业效率。
