手摇式方管重型支撑顶升结构

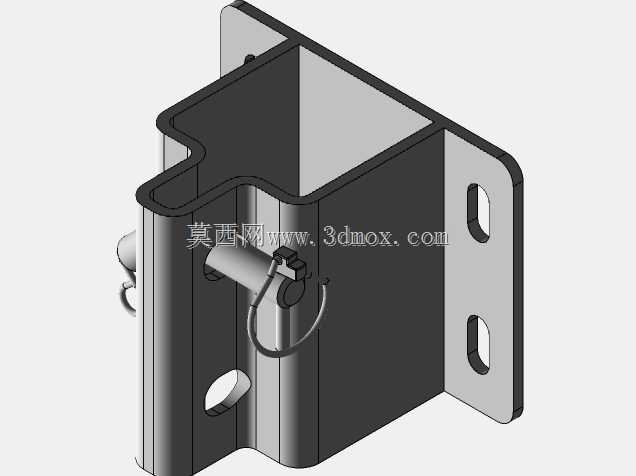

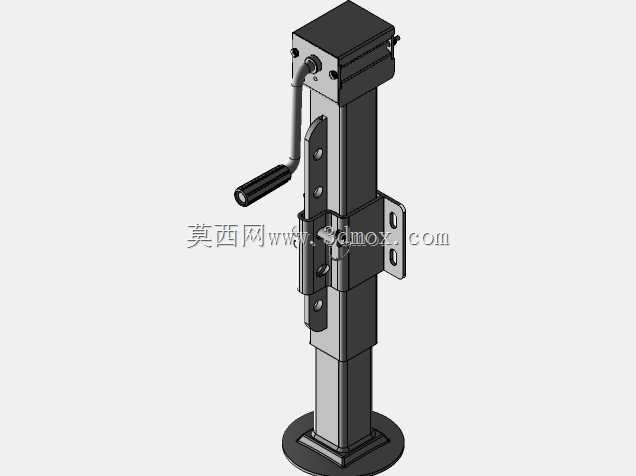

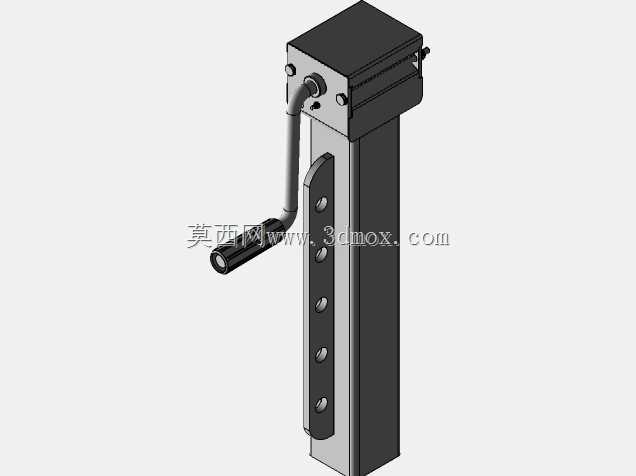

该结构为手摇驱动的方管型重型支撑顶升装置，主要应用于重载设备临时支撑、拖挂设备驻停固定、工程作业平台调平、重型构件安装对位等场景，在无外接动力源的野外作业、设备抢修、临时工位搭建场景中具备极强的适配性，可替代传统垫木、固定高度支撑块完成不同高度差下的稳定承重作业。装置主体采用嵌套式方管型材作为承载主体，外管为固定基座段，内管为伸缩升降段，方管截面的大接触面积特性可有效抵抗侧向载荷与扭转力，相比圆管支撑结构具备更高的抗偏载能力，可承受非垂直方向的受力冲击，避免支撑过程中出现管体偏转、滑脱风险。驱动部分采用侧置摇柄配合内置齿轮齿条传动结构，摇柄做防滑包胶处理，握持操作时可施加更大转动力矩，内置传动副设置自锁结构，当摇柄停止转动时，升降段可自动锁止在当前高度，不会因承重载荷出现自动下滑回落，无需额外加装锁销固定部件，操作流程更简便。支撑段侧面设置多档位定位孔，当升降高度调整到位后，可插入配套安全销做双重机械锁止，进一步提升重载工况下的安全冗余，避免长期承重下传动结构磨损引发的沉降风险。安装边界方面，装置顶部设置平板式连接法兰，法兰面预留标准螺栓安装孔，可与被支撑设备的底部安装位直接通过螺栓刚性连接，底部为平整方管端面，可直接放置在硬化地面、钢制垫板或预埋承重基础上，无需额外做复杂的基础适配。整体外形为竖直长条形结构，收缩状态下整体长度紧凑，可直接集成在拖挂房车、工程挂车、移动式作业平台的侧边框架内，不占用设备通行时的底部离地间隙，伸出状态下可覆盖大跨度的高度调节范围，满足不同地面落差下的调平支撑需求。设计过程中优先考虑手动操作的省力特性，传动比经过匹配优化，单人操作摇柄即可完成数吨级载荷的升降调整，无需额外辅助助力工具，整体结构无复杂电子元件、液压管路，故障率极低，在低温、高粉尘、潮湿等恶劣作业环境下均可稳定工作，日常维护仅需定期对传动啮合部位涂抹润滑脂即可，维护成本极低。
