对辊式饲料粉碎加工设备结构设计

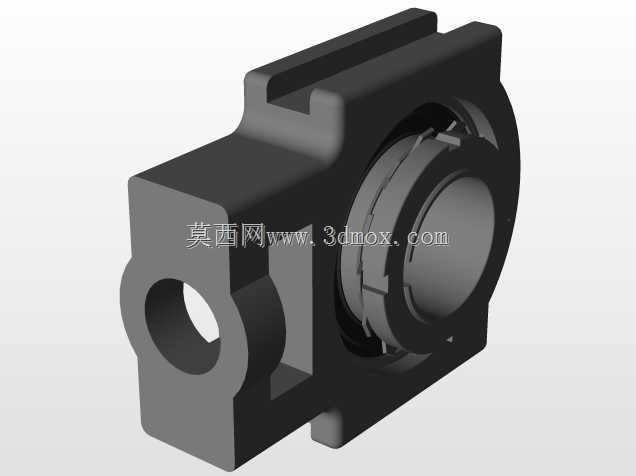

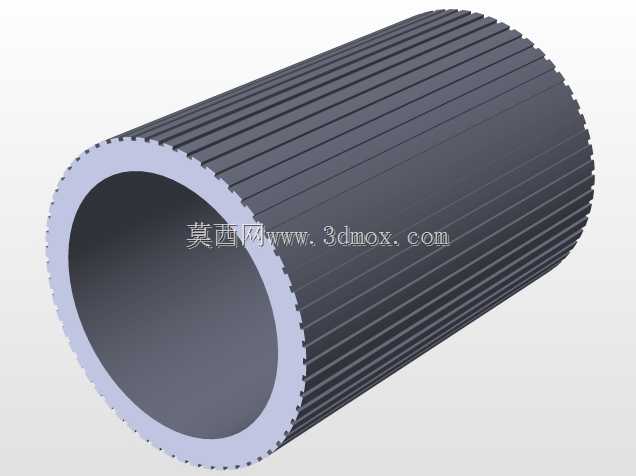

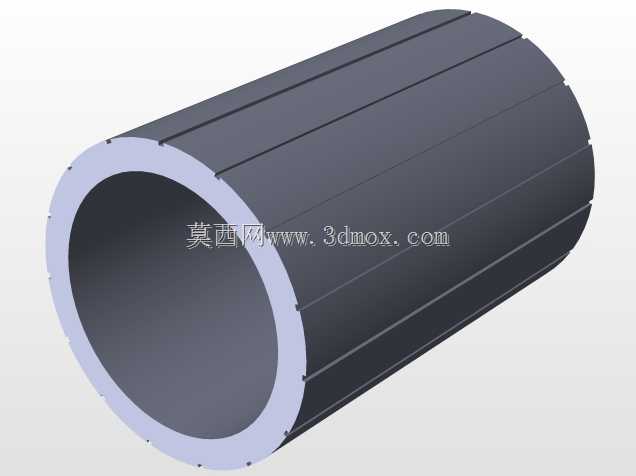

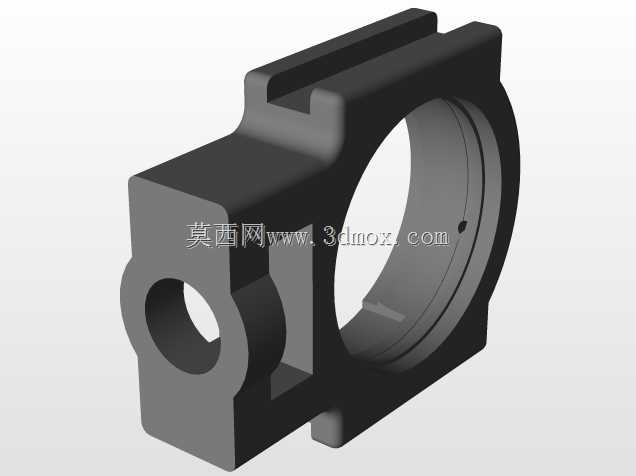

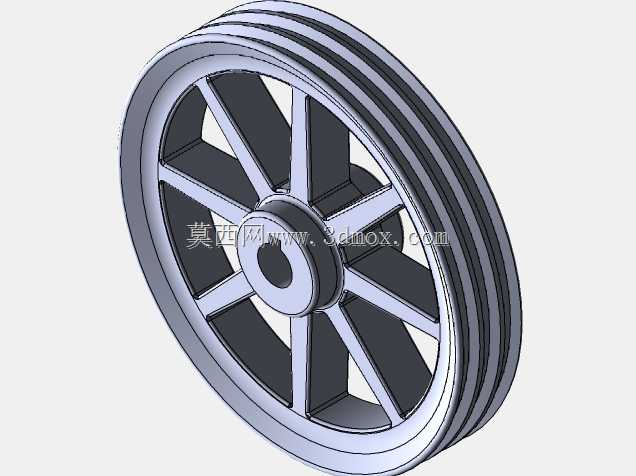

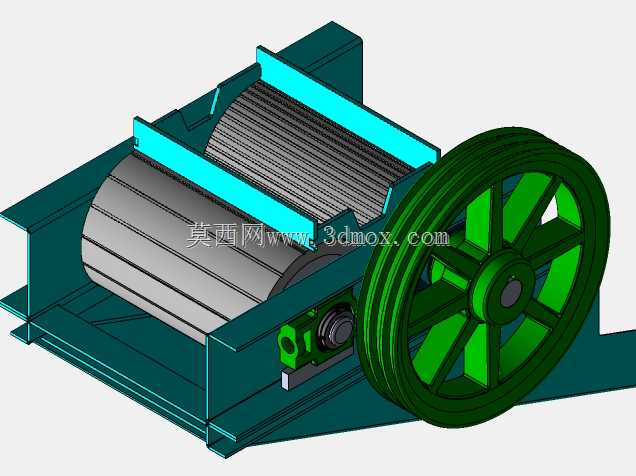

该设备主要应用于中小型畜禽养殖厂、饲料加工作坊的原料预处理环节，可对玉米、豆粕、麦类、干秸秆段等多种干性饲料原料进行挤压剪切粉碎，将大粒径原料加工为符合饲喂粒度要求的碎料，适配后续饲料混合、制粒或直接投喂的生产需求，相比锤片式粉碎机具备粉碎粒度均匀、粉料占比低、工作噪音小的优势，适合对粉碎粒度一致性要求较高的饲料加工场景。设备核心采用双差速对辊的粉碎结构，两根平行布置的齿辊表面加工有连续的轴向齿槽，工作时两辊以不同转速相向转动，落入辊隙的物料同时受到辊面的挤压、齿槽的剪切与研磨作用，可根据饲喂需求调整两辊之间的间隙，灵活控制成品物料的出料粒度，适配雏禽、育成畜、水产养殖等不同饲喂场景的粒度要求。设备侧部配置大直径辐板式带轮，通过V带与动力源连接，大带轮结构可在传动过程中储存部分转动惯量，抵消硬物料进入辊隙时的冲击载荷，保证辊轴转动平稳，降低动力端的负载波动，带轮外侧预留的传动安装空间可适配不同功率的驱动电机，方便用户根据自身产能需求灵活选配动力。整机采用框架式焊接机架作为承载主体，两根粉碎辊的轴承座直接固定在机架两侧的安装板上，机架上部设置倾斜导料板，可将进入进料区的物料全部导向两辊的工作间隙，避免物料撒漏；机架下部为开放式出料空间，粉碎后的物料可直接落入下方的接料容器或输送设备，无需额外配置导料溜管。设计过程中重点考虑了设备的安装适配性，整机底部为平直的安装基面，可直接固定在水泥基础或钢制操作平台上，进料端的宽度与常规皮带输送机的出料宽度匹配，可直接对接自动化上料设备实现连续作业；设备的转动部件全部内置在机架防护范围内，外露的带轮侧可按需加装安全防护罩，避免生产过程中发生安全隐患。辊体与机架的连接位置预留了轴承维护空间，日常使用时可快速加注润滑脂，长期使用后也可快速拆卸辊体进行齿面修复或更换，降低设备的后期维护成本，整体结构紧凑，无需复杂的配套土建即可完成安装投用，适合分散式的饲料加工点位使用。
