锯末输送用螺旋给料输送设备结构

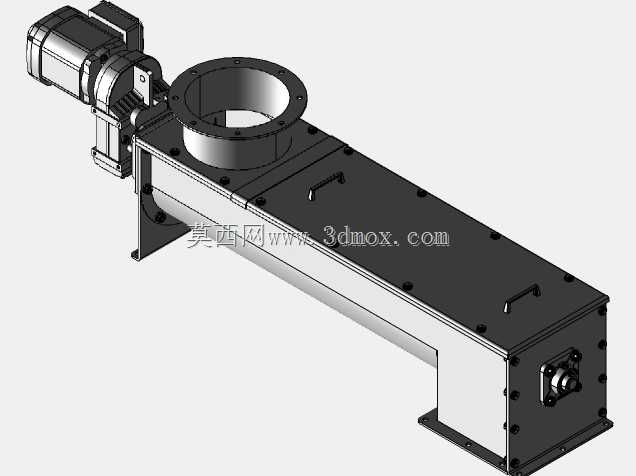

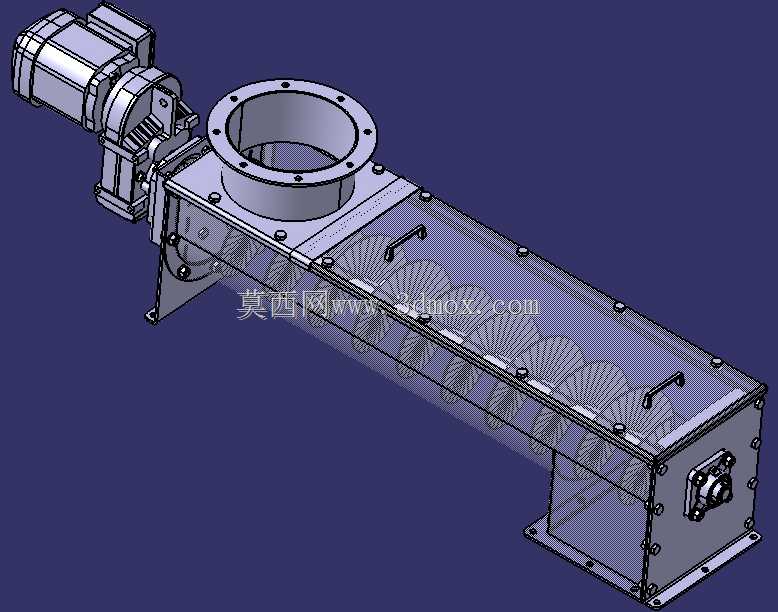

该设备为针对锅炉燃料供给场景设计的螺旋输送装置，主要应用于中小型生物质锅炉的进料环节，承担将储料仓内的锯末燃料稳定、定量输送至锅炉燃烧室进料口的核心功能，解决散状轻质锯末物料人工上料劳动强度大、进料量难以控制、物料易洒落堆积的实际生产痛点，适配木材加工配套供热、生物质能源供热、小型工业生产自备锅炉等多种应用场景，可适配干燥无大颗粒结块的锯末、木粉、细小木屑等轻质散状生物质物料的短距离密闭输送作业。设备整体采用卧式长槽型结构布局，驱动端集成减速电机组件直连输送螺旋主轴，省去额外传动链路带来的功率损耗与安装空间占用，槽体顶部设置圆形法兰进料口，可直接与上方储料仓的出料口对接安装，进料口法兰采用标准圆形螺栓孔布局，能够适配多数常规储料仓的出料接口，无需额外制作过渡连接构件即可完成装配对接。槽体侧面设置快开式检修盖板，日常运行中若出现物料卡滞、螺旋叶片缠绕杂物的情况，无需整体拆解槽体即可打开盖板完成清理维护，大幅降低设备运维的时间成本与人力投入。槽体尾端设置密封式端座，内置轴承与密封组件，既可以支撑螺旋主轴稳定运转，也能避免输送过程中细粉状锯末从尾端缝隙溢出，保障作业现场的环境整洁。设备底部设置带安装孔的固定支脚，安装时可直接通过膨胀螺栓固定于混凝土基础或者钢架平台上，支脚的安装孔位预留了一定的调节余量，可适配现场安装基础的小幅尺寸偏差，降低现场安装的对位难度。设计过程中针对锯末物料流动性较好、质轻易飘散的特性，采用全密闭式槽体结构，全程输送过程无外露物料，避免物料飘散造成的原料浪费与粉尘污染；螺旋叶片采用等螺距连续设计，输送过程中物料推送均匀，不会出现局部物料堆积或者断料的情况，能够保障锅炉进料的连续性与稳定性，让锅炉燃烧工况保持平稳，避免因进料量波动造成的燃烧不充分、温度起伏过大等问题。驱动端的减速电机选型匹配锯末输送的低转速大扭矩需求，运行过程中转速平稳、噪音低，长时间连续运行也不会出现过载过热的问题，适配锅炉系统长时间连续运行的作业要求。设备整体外形为长条形卧式结构，安装时需保障槽体整体处于水平状态，避免因倾斜造成物料输送过程中偏载、局部积料的问题，进料口上方对接储料仓时需注意控制料仓内的物料高度，避免物料压结过实造成螺旋启动负载过大，设备出料口直接对接锅炉进料口，整体输送链路短，物料残留量少，停机后再次启动不会出现槽内积料卡滞的问题。
