格构式桁架高压输电铁塔结构

　　在架空高压输电线路的布设场景中，这类格构式桁架塔是承担线缆挂载、绝缘支撑的核心承载构件，区别于混凝土电杆的小截面承载局限，该类塔架可适配110kV及以上电压等级的长距离跨距输电需求，在山地、平原、丘陵等不同地貌的输电走廊中均有广泛应用，单塔可承担多回路输电线缆的挂载荷载，同时预留足够的对地安全距离与线路弧垂余量。

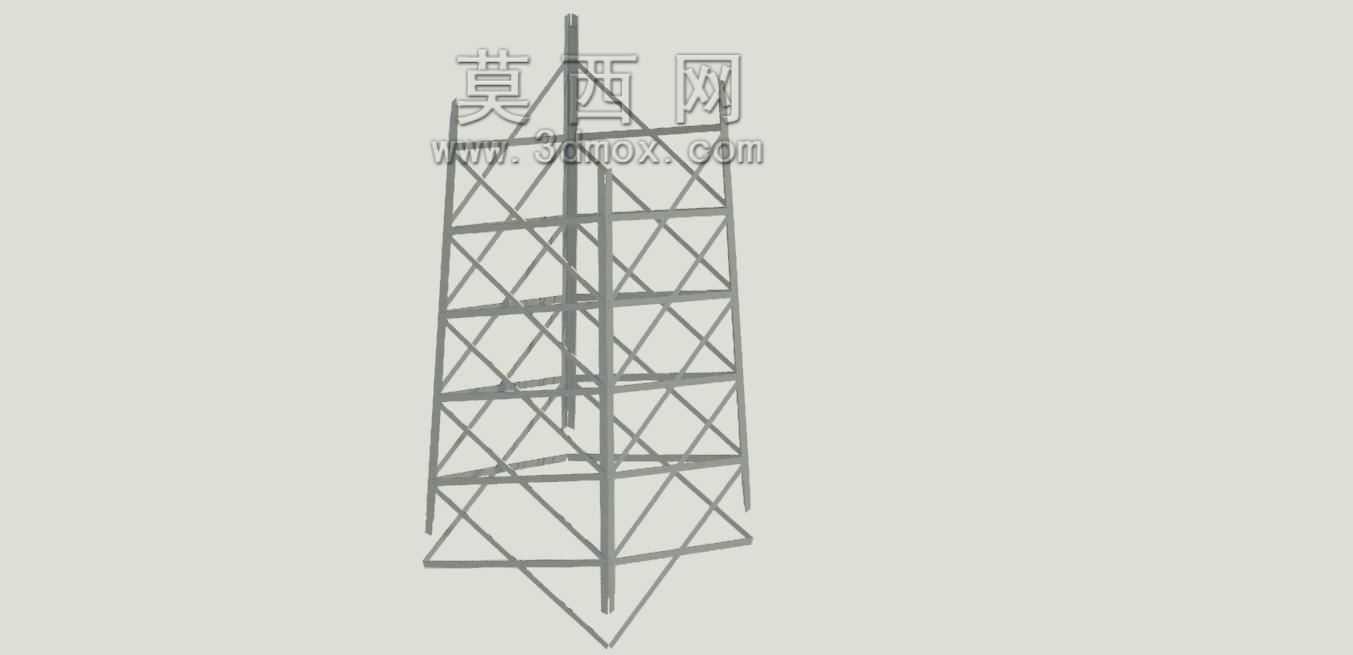

　　从结构功能层面看，该塔架采用等边角钢作为主受力杆件，通过节点板配合螺栓连接形成空间桁架体系，整体为变截面锥台形态，底部根开尺寸根据设计覆冰厚度、最大风速、线缆垂重荷载做对应匹配，常规平地使用场景下底部根开控制在4-8米区间，塔高根据电压等级从20余米到上百米不等，顶部横担位置预留绝缘子串挂点、避雷线安装位，可同时挂载三相导线与两根架空避雷线，部分同塔多回设计的塔架还会分层设置横担，压缩输电走廊的占地宽度，提升土地利用效率。

　　设计过程中首先需要明确塔位的气象荷载条件，包括不同重现期的最大风速、设计覆冰厚度、最低最高气温区间，结合挂载线缆的型号、分裂数、档距参数计算各节点的竖向荷载与水平风荷载，再通过空间结构力学计算确定各段主材、斜材、横隔材的截面规格，主材沿塔高方向分段变截面，越靠近底部的主材受力越大，选用的角钢肢宽与壁厚也随之增加，斜材采用交叉布置形式，承担水平方向的剪力与风荷载，每间隔一定高度设置一道水平横隔，增强塔架的整体抗扭刚度，避免局部杆件失稳。

　　安装边界层面，塔架底部通过地脚螺栓与现浇混凝土基础连接，基础根据地质条件选用掏挖基础、板式基础或者桩基础，确保塔架在最大荷载工况下的抗拔、抗倾覆稳定性满足规范要求，塔架各段杆件在工厂预制加工后运输至现场，通过高空散装或者分段吊装的方式完成组立，节点处的螺栓紧固力矩需要符合对应规格的扭矩要求，避免运行过程中出现螺栓松动导致的结构隐患。

　　这类桁架式电力塔的结构冗余度设计合理，单根斜材出现损伤时不会直接引发整体结构失效，运维过程中可通过带电作业完成杆件更换，相比单管塔的加工难度更低，运输适配性更强，尤其适合交通不便的山区输电线路建设，杆件的标准化程度高，同型号塔架的杆件可互换，降低了生产加工与运维备件的储备成本。在结构建模过程中，需要准确还原每一处节点的连接关系，明确各杆件的空间角度与下料长度，避免现场安装时出现杆件错孔、装配间隙超差的问题，横担与塔身的连接位置需要做局部加强处理，承担线缆挂点处的集中荷载，塔脚位置的加劲板设置需要匹配地脚螺栓的排布，确保底部荷载均匀传递至基础顶面。
