手动杠杆式小型塑料注料设备结构

　　这款手动杠杆施压的注料设备，主要面向小批量塑料试样加工、实验室配方打样、小型塑胶件修配补料这类场景，在没有大型注塑机配套的维修车间、手板制作工位、院校材料实验场景中适配性极强，不需要外接气源、电源，纯手动操作就能完成小容量熔融塑料的注射填充，对于单次注料量在百克级以内的小型塑胶件加工来说，设备投入成本低，操作门槛不高，工位布置灵活，不需要专门的设备安装地基，普通的木质或金属工作台面就能完成固定使用。

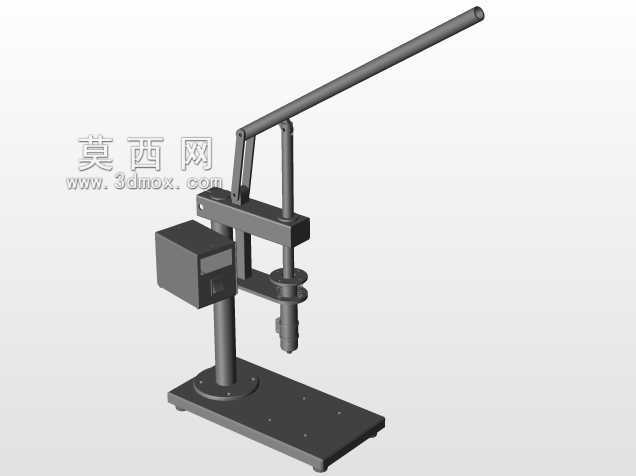

　　从结构设计逻辑来看，整机采用立式悬臂施压布局，底部是带安装孔的矩形金属底座，底座上预留的四个沉头安装孔可以直接通过T型螺栓或者膨胀螺丝固定在工作台面上，安装边界控制在长320mm、宽200mm的矩形范围内，整机垂直高度控制在480mm左右，操作杠杆的最大外伸长度在420mm，操作时人员站在设备正前方，手臂自然抬起就能压下杠杆，施力行程经过杠杆比放大，操作人员只需要施加20kg左右的下压力，就能在注料出料端获得接近200kg的注射压力，足够满足常规PP、PE、ABS这类通用热塑性塑料的充模压力要求。

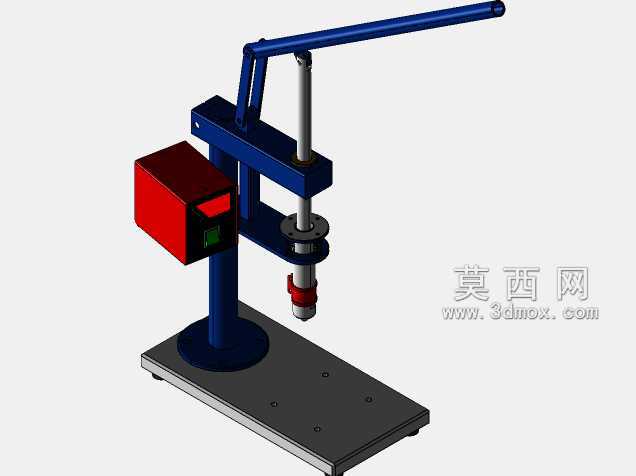

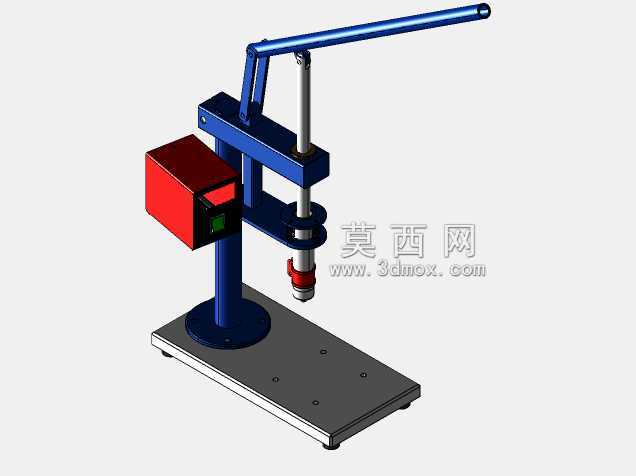

　　设备的核心功能模块分为三个部分，左侧的红色箱体是料筒加热与储料单元，内部集成了加热圈与温度传感模块，能够将加入料筒的塑料颗粒加热到熔融状态，料筒容量设计为50ml，刚好匹配小型试样模具的注料容量，避免单次加料过多造成的物料滞留碳化；中间的垂直立柱是导向与施压承载结构，表面做了磨削加工，配合直线轴承带动压料柱塞做垂直上下运动，柱塞与料筒内壁的配合间隙控制在0.02mm以内，既保证压料时不会出现熔融塑料溢边，又能避免柱塞运动卡滞；顶部的长杠杆是手动施力部件，杠杆与立柱顶部的铰接点做了淬硬处理，耐磨性能满足长期反复施压的使用要求，杠杆下压行程通过限位结构控制，最大下压行程为80mm，对应柱塞的压料行程为60mm，足够将料筒内的熔融塑料完全注入模腔。

　　设计过程中特意将注料头位置设置在底座中心靠前的位置，下方预留了120mm的垂直操作空间，能够适配厚度在100mm以内的小型注塑模具，模具放置在底座平面上时，可以通过底座表面的定位槽快速对齐注料口，不需要反复调整位置。设备的出料口采用标准的通用注料嘴接口，可以根据不同模具的浇口尺寸更换不同口径的注料嘴，适配不同流道大小的小型模具使用。

　　从实际使用的角度出发，整机的结构件大部分采用标准型材与机加工件组合，没有复杂的曲面铸件，生产加工难度低，后期维护时易损件都可以快速更换，加热模块的接线做了隐藏式布置，顺着立柱内部的走线槽排布，避免操作过程中线路被剐蹭破损。操作时的施力方向垂直向下，操作人员的发力姿态符合人体工程学要求，长时间反复操作也不容易产生肢体疲劳，对于小批量多品种的小型塑胶件试制场景来说，不需要复杂的参数调试，只需要将塑料颗粒加入料筒加热到设定温度，放置好对齐浇口的模具，压下杠杆就能完成注料，保压数秒后抬起杠杆，就能取下模具完成脱模取件。

　　设备的安装固定不需要复杂的调试，底座的安装孔采用长圆孔设计，固定时可以小范围调整设备在工作台面上的位置，适配不同工位的布局要求，整机总重量控制在18kg左右，单人就能完成搬运与工位转移，不需要借助起重设备，在流动维修工位、临时实验场地都能快速部署使用。结构设计上没有冗余的功能部件，所有结构都服务于手动注料的核心功能，杠杆的铰接位置做了防尘设计，避免加工过程中产生的塑料碎屑进入铰接缝隙造成卡滞，料筒与加热模块采用快拆结构，需要更换加工物料或者清理料筒时，只需要松开两个紧固螺丝就能取下料筒完成清理，不会出现不同材质塑料混料影响试样质量的问题。
