简易手动螺旋夹紧台虎钳结构设计

在钳工装配、小型零件铣削、钻孔、打磨等加工场景中，手动台虎钳是工位上最基础也最高频使用的夹持工装，这款简易结构的螺旋式台虎钳，完全围绕小批量加工、工位临时装夹的实际需求设计，没有冗余的功能结构，所有部件都服务于稳定夹持、操作便捷这两个核心目标。从实际使用场景来看，这类虎钳常被固定在钳工工作台台面、小型台钻工作台、简易铣床的工作台上，用来夹持尺寸不大的金属、塑料工件，完成去毛刺、钻孔、攻丝、修配、尺寸测量等工序，相比重型机用虎钳，它的结构更轻巧，开合行程调整灵活，不需要复杂的安装步骤，适配多数小型加工工位的装夹需求。

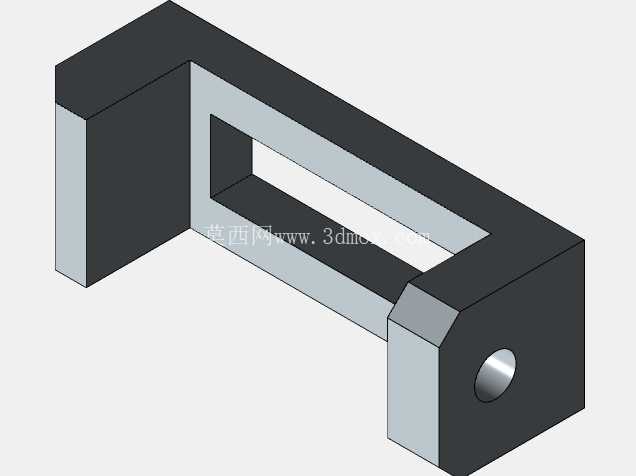

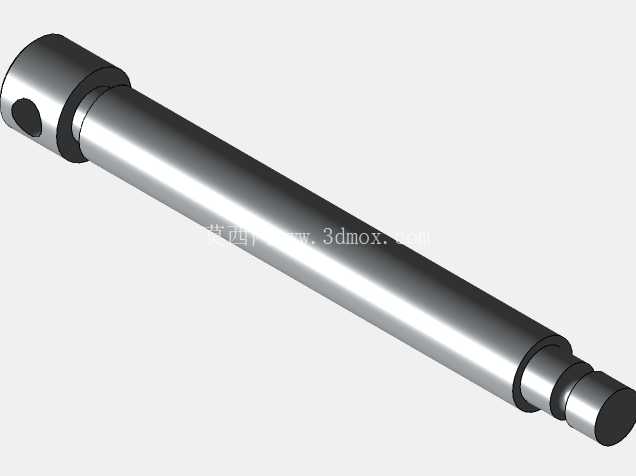

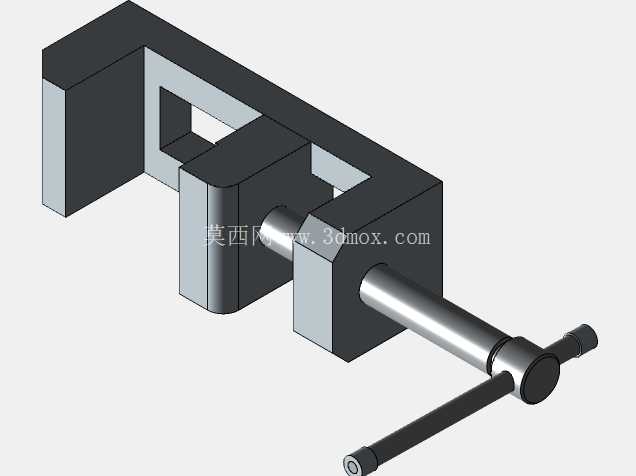

从功能特性来看，这款虎钳采用经典的螺旋传动夹紧结构，通过转动端部的摇把带动丝杆旋转，推动活动钳身沿固定钳身的导向结构做直线往复运动，实现钳口的开合与夹紧动作。固定钳身采用整体式C型框架结构，框架的两个侧边作为活动钳身的运动导向面，导向间隙可以通过装配时的配合公差控制，避免活动钳身在夹紧过程中出现上翘、偏斜的问题，保证两个钳口的平行度，防止装夹工件时出现夹伤基准面、夹持不稳打滑的情况。丝杆与活动钳身的连接部位采用间隙配合的转动连接结构，丝杆旋转时不会带动活动钳身同步转动，仅传递轴向的夹紧力，摇把的长度经过力矩匹配，操作人员单手施加力量即可产生足够的夹紧力，应对常规小型零件的加工负载，不会出现加工过程中工件移位的问题。

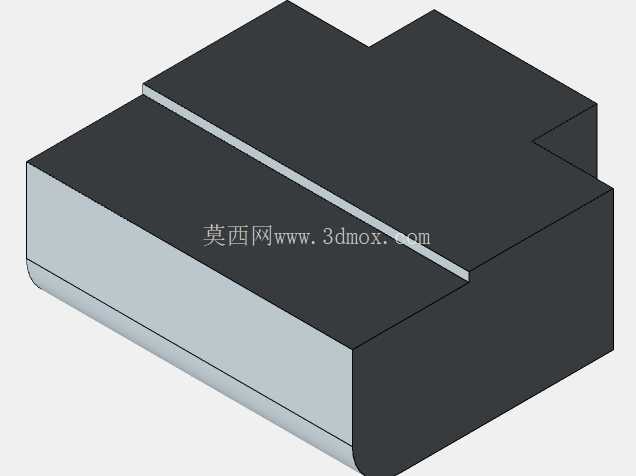

设计思路上，这款虎钳完全遵循实用优先的原则，所有零件都采用规则的几何结构，没有复杂的曲面造型，固定钳身、活动钳身都可以通过常规的铣削、钻削工序加工完成，丝杆采用标准梯形螺纹传动，梯形螺纹的自锁性能可以保证夹紧后不会因为加工振动出现松脱，不需要额外添加锁紧机构，简化了整体结构。钳口部位没有设计可更换的齿形钳口板，平整的钳口接触面适合夹持已经完成精加工的零件表面，避免夹伤工件外观面，如果需要夹持毛坯件，也可以在钳口处加装防滑垫片，拓展使用场景。整体结构没有多余的装饰性设计，所有壁厚都经过受力校核，固定钳身的转角处做了直角加强结构，承受夹紧反力时不会出现框架变形，长期使用也能保持钳口的平行精度。

从安装边界与外形尺寸来看，这款虎钳的固定钳身底部为平整的安装面，安装时可以通过台面上的T型槽螺栓配合压块固定，也可以通过夹持方式固定在工作台边缘，不需要定制专用的安装底座。固定钳身的整体宽度适配多数小型工作台的安装空间，钳口的最大开合距离覆盖常规小型零件的夹持尺寸范围，活动钳身的运动行程完全满足日常修配、小零件加工的装夹需求，整体重量控制在手动搬运可承受的范围内，不需要吊装设备即可完成工位间的转移。丝杆伸出固定钳身尾部的长度经过核算，摇把转动时不会与工作台面、周边的工具架产生干涉，操作人员站在工位正前方即可完成钳口开合、夹紧、松脱的全部操作，操作动作符合人体工学，长时间使用也不会产生额外的操作疲劳。

在实际使用过程中，这类简易虎钳的维护成本极低，仅需要定期在丝杆螺纹部位、导向接触面添加润滑脂，即可保证运动顺畅，没有易损的复杂零部件，即使出现丝杆磨损的情况，也可以直接更换标准丝杆，不需要整体报废，非常适合小型加工车间、维修工位、学生金工实习场地使用，能够覆盖绝大多数轻型加工的装夹需求，结构简单可靠，没有复杂的操作门槛，新入职的操作人员不需要专门培训即可上手使用。
