双级气动木薯汁液提取压榨设备结构

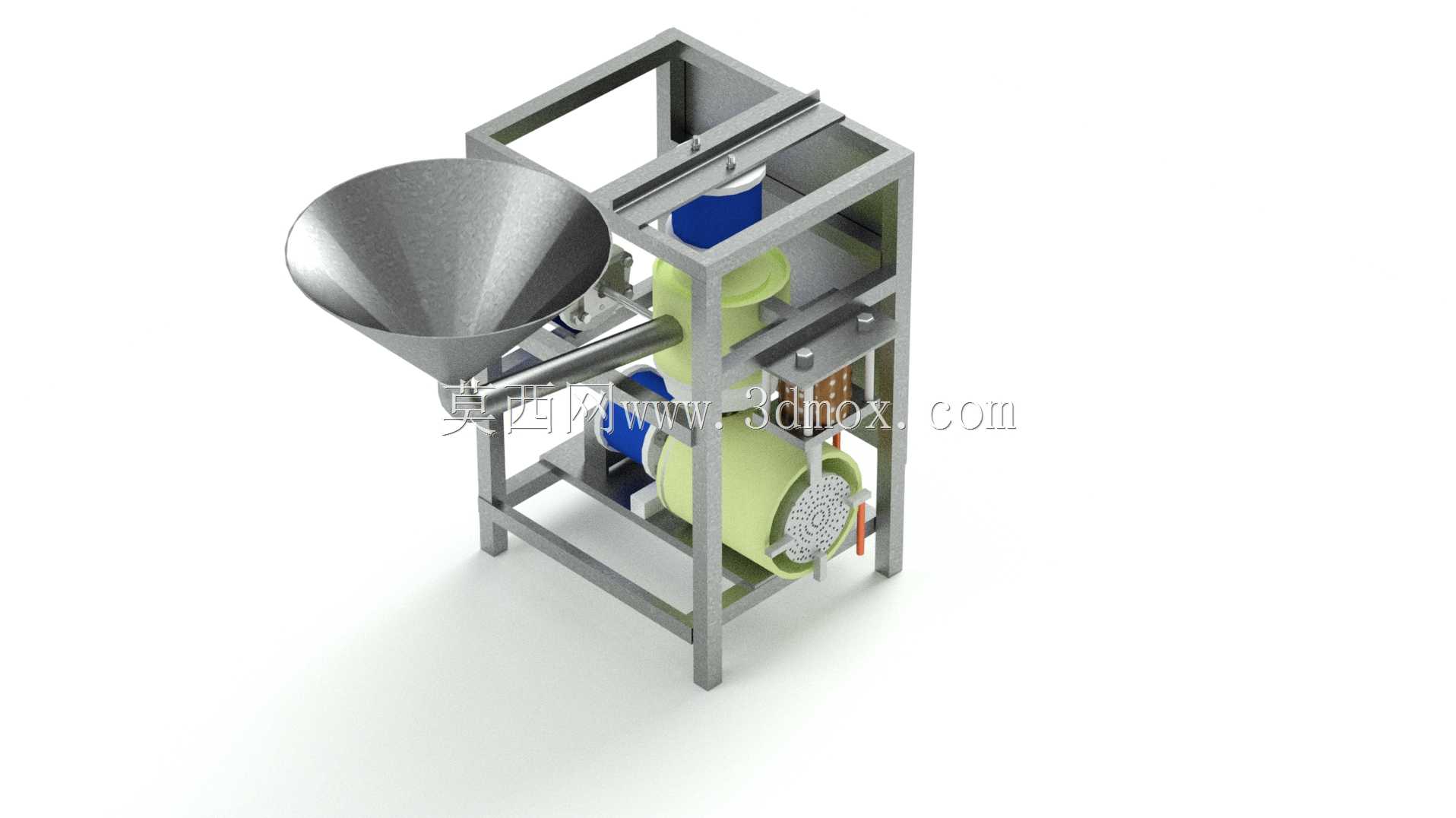

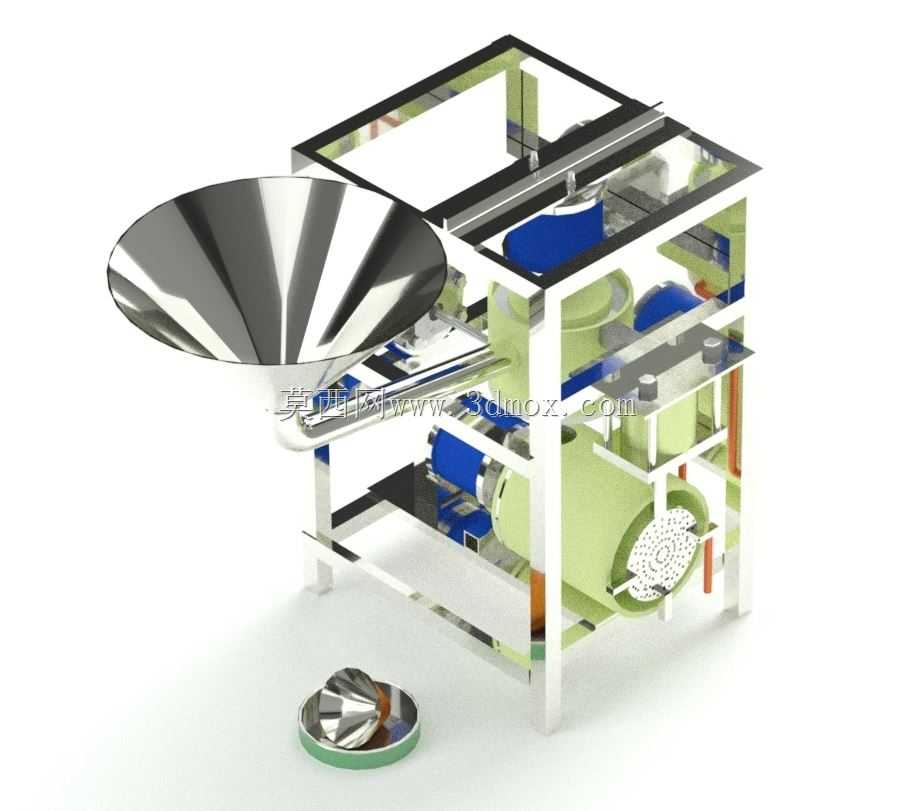

该设备主要面向薯类淀粉加工、农产品汁液提取的中小型加工生产场景，针对传统单级压榨设备出汁率不足、物料残留水分高的痛点设计，核心用于磨碎后木薯原料的两级递进式压榨脱水作业，也可适配其他高纤维根茎类农产品的固液分离工序，在小型淀粉作坊、农产品初加工生产线中可独立完成压榨工段作业，替代传统人工挤压或单级压榨设备，提升汁液提取效率，降低后续烘干或熬制工序的能耗。设备整体采用框架式方管焊接机架作为承载主体，进料端设置大口径敞口式不锈钢料斗，料斗锥角设计经过反复校核，可保证磨碎后的湿料依靠自重顺畅落入第一级压榨腔，不会出现物料架桥、堵料的问题，料斗与机架采用快拆式螺栓连接，便于日常使用后的清洁维护，避免物料残留滋生杂菌。第一级压榨单元采用垂直下压式气动执行结构，压榨腔底部设置带密集滤孔的承接筛板，筛板孔径根据木薯渣的纤维粒径匹配设计，既可以保证压榨出的液体快速下渗汇集，又能阻挡粗颗粒纤维随液体流出，当第一级压榨完成后，筛板通过摆动式驱动结构翻转，将初步脱水的物料送入下方第二级压榨腔，实现两级工序的连续衔接，无需人工转运物料。第二级压榨单元同样采用气动加压结构，相比第一级压榨设置了更小的压榨腔容积与更高的加压比，可在小行程范围内输出更大的挤压力，对经过初压的物料进行深度压榨，进一步榨出物料纤维内部裹挟的残余汁液，第二级压榨腔底部设置独立的液体收集池，两级压榨产生的汁液通过独立管路汇集到统一排液口排出，压榨完成的干渣则从第二级腔体的侧部排渣口送出，进入下一加工工序。设备的气动控制单元全部集成在机架侧部的安装位，方向控制阀、调压阀、气源处理件采用模块化布局，管路走线沿机架型材内部排布，既避免外露管路被物料污染，也能缩小设备整体安装占地，设备整体安装边界控制在长1200mm、宽800mm、高1600mm范围内，对厂房层高与安装空间要求较低，无需预埋固定螺栓，放置在平整硬化地面即可接通气源投入使用，适配小型加工场地的灵活布置需求。设备与物料接触的部件全部采用食品级不锈钢材质，机架外部做喷塑防锈处理，兼顾食品加工卫生要求与户外或潮湿加工环境下的耐用性，两级压榨的压力参数可根据不同物料的特性通过调压阀灵活调整，避免压力过大导致纤维大量混入汁液，或是压力不足导致出汁率不达标的问题。
