无结构散料挤压成型压块设备结构

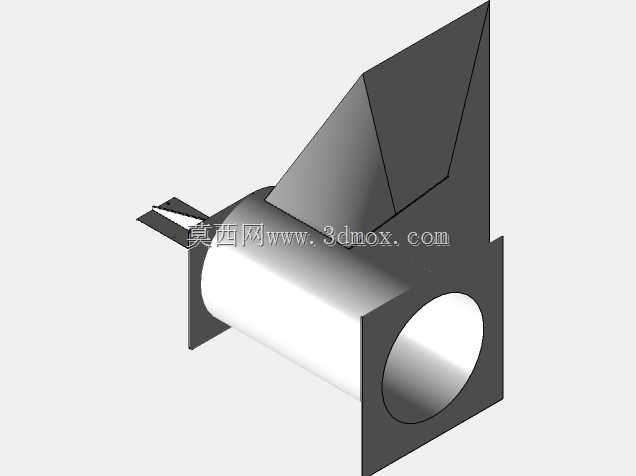

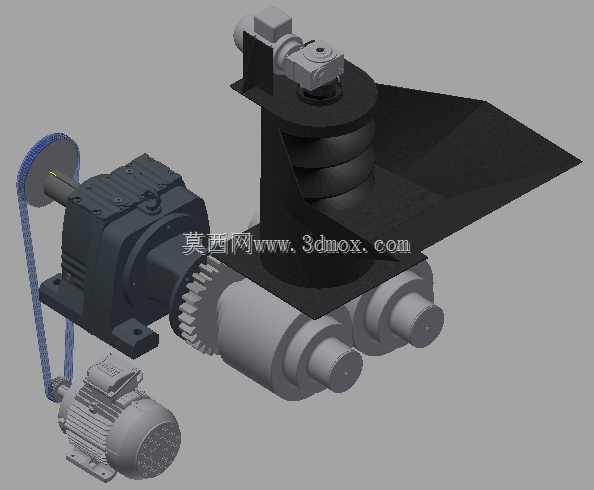

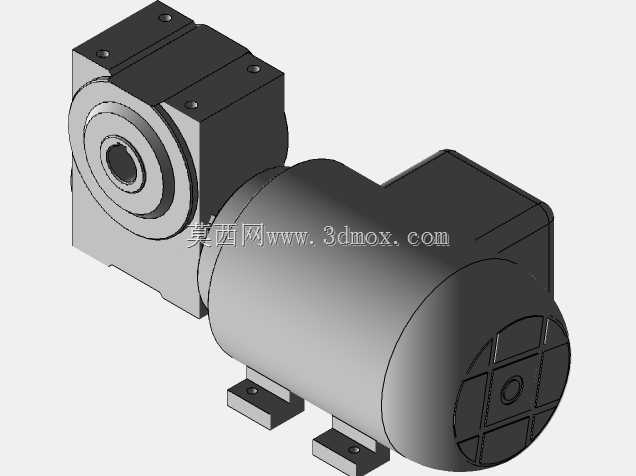

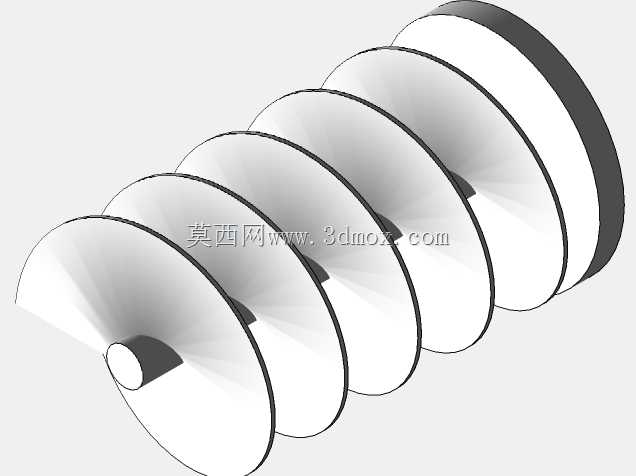

该压块设备主要面向农林剩余物、散状原煤、细碎生物质原料的挤压成型加工场景，可将松散无固定形态的木屑、秸秆碎料、煤粉等原料连续挤压成高密度块状成品，广泛适配小型生物质燃料加工点、民用型煤生产作坊、木炭加工生产线的前端成型工序，替代传统手工打块、间歇式冲压的低效作业模式，实现散料到成型块的连续化产出。设备整体采用卧式驱动搭配立式挤压腔的布局结构，动力输入端采用异步电机搭配带传动做一级减速，通过带传动的柔性缓冲特性吸收原料进料不均带来的载荷冲击，避免硬启动对传动部件的刚性损伤；带传动输出端衔接齿轮减速机构做二级减速放大扭矩，将电机输出的高转速低扭矩动力转换为压辊作业所需的低转速大扭矩动力，保障挤压过程有足够的挤压力克服原料内部的摩擦阻力。挤压作业核心区采用双压辊对转配合立式螺旋预压进料的结构，上方敞口式进料斗可承接上游输送设备送入的散料，内部螺旋导料结构将落入的散料持续向下推送至双压辊的咬合间隙，通过压辊表面的成型槽对散料做持续挤压，将松散原料压实为规定密度的块状物后从设备侧方出料区排出，整个进料、预压、挤压、出料过程连续无间断，无需人工间歇填料。设计过程中充分考虑散料加工的实际作业特性，传动部件全部做密封防护处理，避免细碎原料粉尘侵入齿轮、轴承配合面造成部件异常磨损；电机与减速机构的安装底座采用一体化铸造结构，预留标准地脚安装孔位，可直接固定于混凝土作业平台，安装时需保证设备进料斗上方预留不低于800mm的进料操作空间，设备侧方出料位置预留不低于600mm的成品输送空间，整机横向安装边界控制在1800mm范围内，纵向安装边界控制在1200mm范围内，可适配小型生产车间的紧凑场地布局。设备的传动链路布局紧凑，带传动的张紧结构设置在电机安装侧，日常维护时无需拆解主体结构即可完成三角带的张紧调整与更换；压辊部件采用快拆式连接结构，可根据生产需求更换不同槽型的压辊，适配不同尺寸规格的成型块生产，无需对整机主体结构做大规模改动，大幅降低设备换型生产的调整成本。
