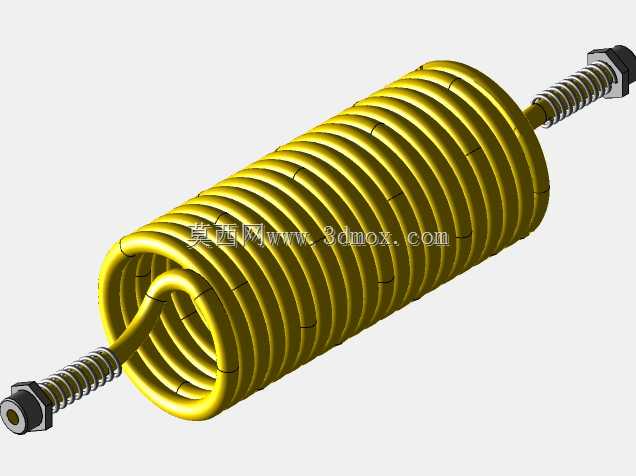

带两端接头的螺旋柔性通气软管结构

这款螺旋柔性软管主要应用在气动控制回路、低压流体输送场景中，常见于工业自动化生产线的气动工具连接、移动气动执行元件的气路供给、小型制动系统的压力传输环节，能够在设备部件产生相对位移、反复弯折的工况下持续稳定输送压缩空气或者低压流体，避免管路因为频繁拉扯、弯折出现破损、气路泄漏的问题。从实际用途来看，这类软管可以适配需要一定伸缩余量的安装场景，比如车间内手持气动喷枪、气动扳手的气源连接，设备上随动动作的气缸气路衔接，还有小型制动机构里的压力传递通路，既能够保证流体通路的通畅，又不会限制连接部件的正常活动行程。在功能特性上，这款软管采用螺旋盘绕的主体结构，自然状态下保持紧凑的盘卷形态，受拉力拉伸时可以顺着螺旋走向伸长，外力撤除后能够自动回缩复位，不会出现管路拖沓、互相缠绕的问题；两端配置的带螺纹金属接头，能够直接和对应的内螺纹接口锁紧固定，接头和软管衔接位置做了密封加固处理，能够承受常规气动回路的工作压力，避免衔接位置出现渗漏。设计思路上，主体软管部分选用具备耐弯折、耐老化特性的柔性材质，螺旋的圈径、圈数经过匹配设计，既保证足够的伸缩行程，又让回缩弹力保持在合理区间，不会因为拉力过大拉扯两端接头，也不会因为弹力过强导致管路回缩时带动部件移位；两端的金属接头采用标准螺纹规格，能够适配行业内通用的气动接口，不需要额外制作转换接头就可以完成装配，接头尾部的弹簧防护结构，可以避免软管和接头衔接位置因为反复弯折出现应力集中开裂，延长管路的整体使用寿命。从安装边界来看，盘卷状态下整体结构紧凑，占用安装空间小，拉伸后的有效长度能够覆盖常规移动部件的活动范围，两端接头的外径尺寸符合通用气动配件的安装尺寸要求，安装时不需要对配套设备的接口做额外改造，直接旋紧即可完成装配，适配多数常规低压气路、流体通路的安装空间要求，在有限的设备安装空间内也能完成布置，不会和周边其他零部件产生运动干涉。
