小型轮式滑移铲装作业设备结构设计

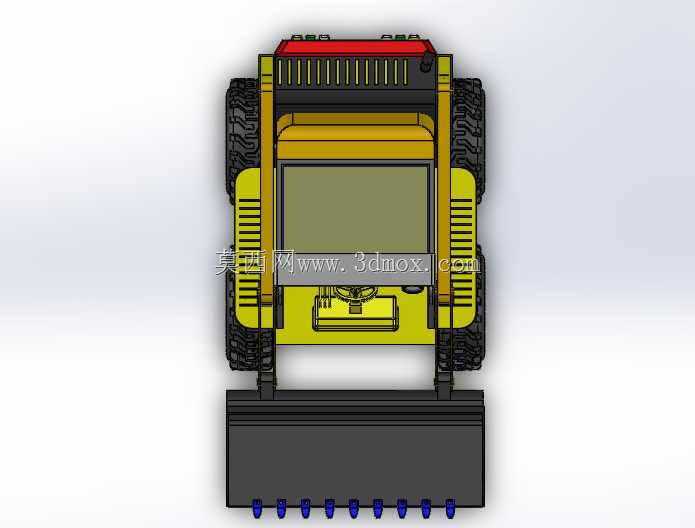

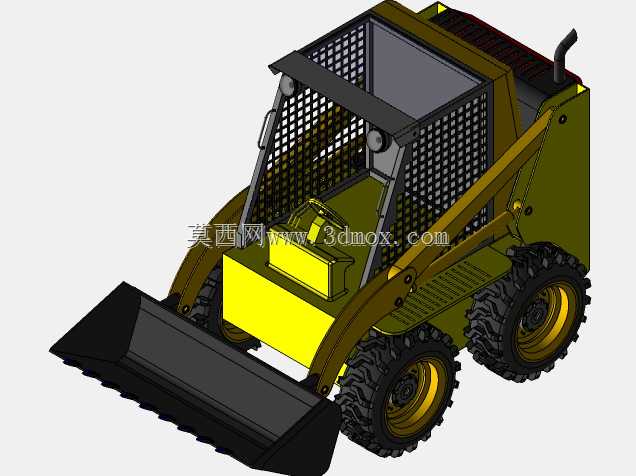

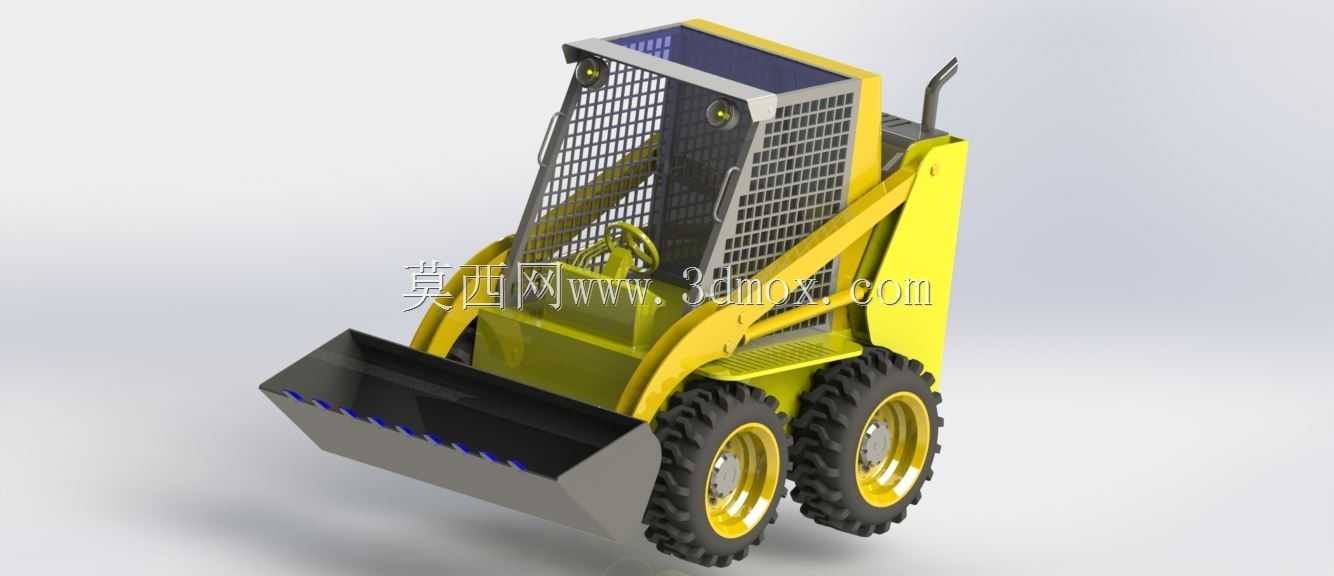

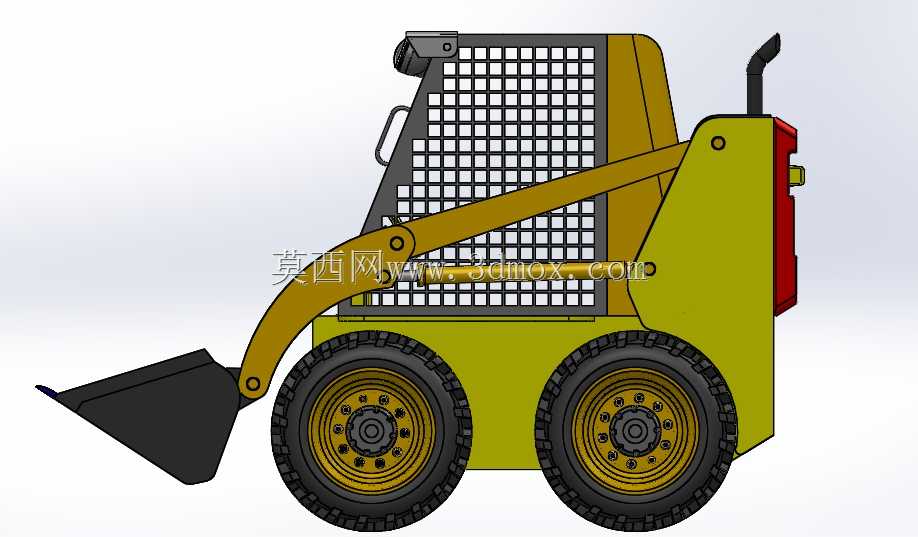

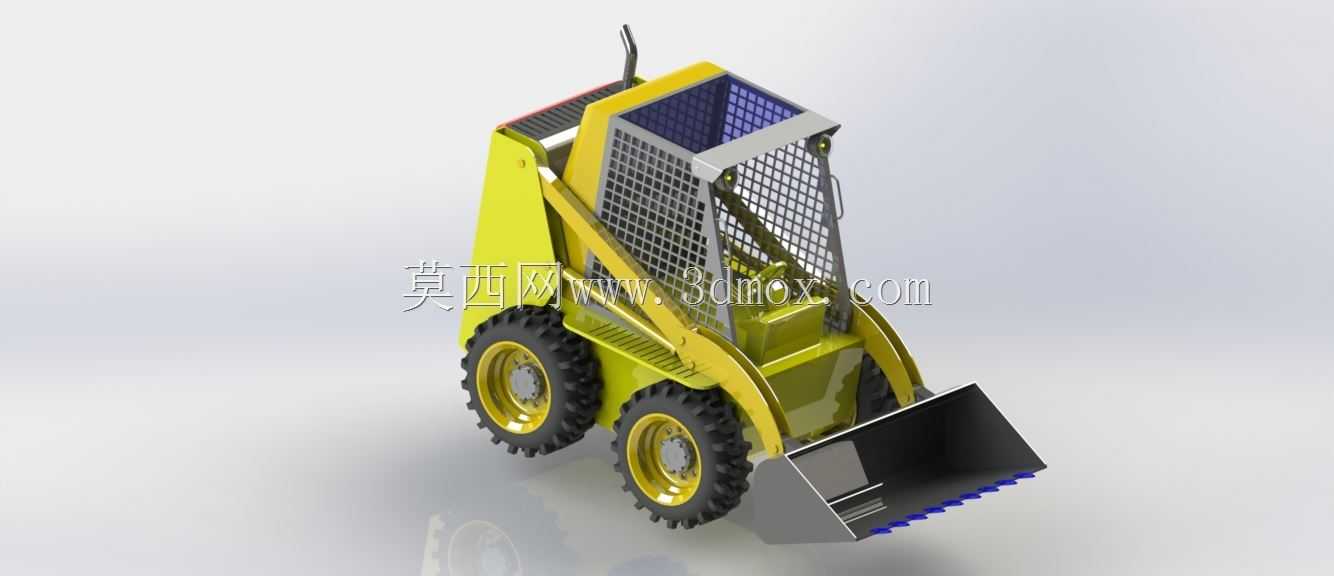

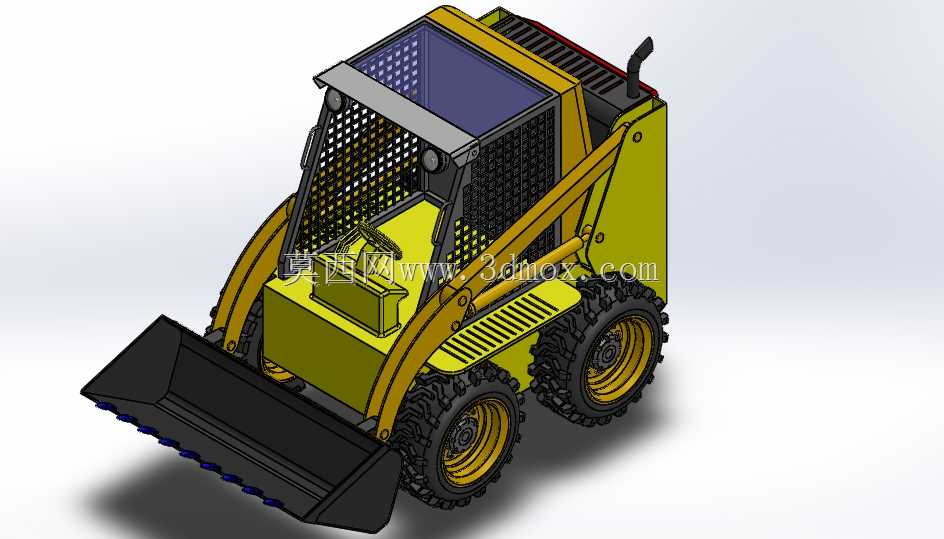

这款小型轮式滑移作业设备，主要面向狭小空间内的散料转运、场地清理、土方整备作业场景，在市政管网维护、厂区车间物料周转、园林施工场地整理、农牧场厩肥清运、仓储库区散货堆垛等大型工程器械无法进入的受限空间内，可灵活完成泥土、砂石、积雪、工业散料、建筑废弃物的铲装、短途转运与堆高作业，相比大型铲装设备，其转向半径极小，可实现原地转向，能够在宽度仅略大于机身的狭窄通道内完成转向、调头操作，适配各类局促作业面的施工需求。设备整体采用紧凑化布局设计，前部为厚重的耐磨铲斗结构，铲斗刃口做了加厚耐磨处理，可应对硬质散料、轻度板结土层的铲取作业，铲斗通过双侧举升臂架与机身主体连接，臂架采用变截面箱型结构设计，在保证举升强度的同时控制整体自重，举升铰点位置经过优化，可保证铲斗在举升全过程中的收斗角度稳定，避免作业过程中物料洒落。机身中部为操作防护舱，舱体四周采用高强度网格防护结构，既可以为操作人员提供开阔的作业视野，又能有效阻挡作业过程中飞溅的碎石、散料冲击，保障操作安全，防护舱内部的操纵机构采用人机工程布局，操纵杆件的位置、行程都适配常规操作姿态，降低长时间作业的操作疲劳。机身下部为四轮驱动行走结构，四个行走轮采用大花纹深沟槽的工程轮胎，搭配宽轮辋轮毂，在泥泞、凹凸不平的非硬化路面也能提供足够的抓地力，四轮分别独立驱动的滑移转向结构，省去了传统转向桥的复杂结构，进一步压缩了机身的横向尺寸，同时也降低了行走系统的故障概率。设备后部集成了动力单元与散热结构，尾部的排气与扶手结构做了突出防护设计，避免作业过程中碰撞损坏动力部件。在安装边界与尺寸设计上，整机的宽度控制在1.2米以内，长度含铲斗控制在2.8米左右，整机高度不超过2米，可直接通过常规民用建筑的门洞、厂区标准通道，无需额外拆解即可进入室内、巷道等封闭空间作业，各部件的连接位置都预留了检修间隙，日常保养时无需拆解大量结构即可完成滤芯更换、油品检查、紧固件紧固等常规维护操作，铲斗与臂架的连接销采用标准化快拆结构，可根据不同作业需求快速更换破碎锤、货叉、清扫器等属具，拓展设备的作业适用范围。
