垂直散料输送斗式提升设备结构设计

斗式提升机是散状物料垂直输送场景中的核心设备，广泛应用于粮食加工、建材生产、矿山选矿、化工原料转运、饲料加工等多个工业领域，主要承担粉状、颗粒状、小块状散料从低位向高位的连续输送作业，能够在有限的厂区占地面积内实现大高度的物料抬升，相比倾斜式皮带输送机可大幅节省场地空间，适配厂房内部紧凑的生产线布局需求。

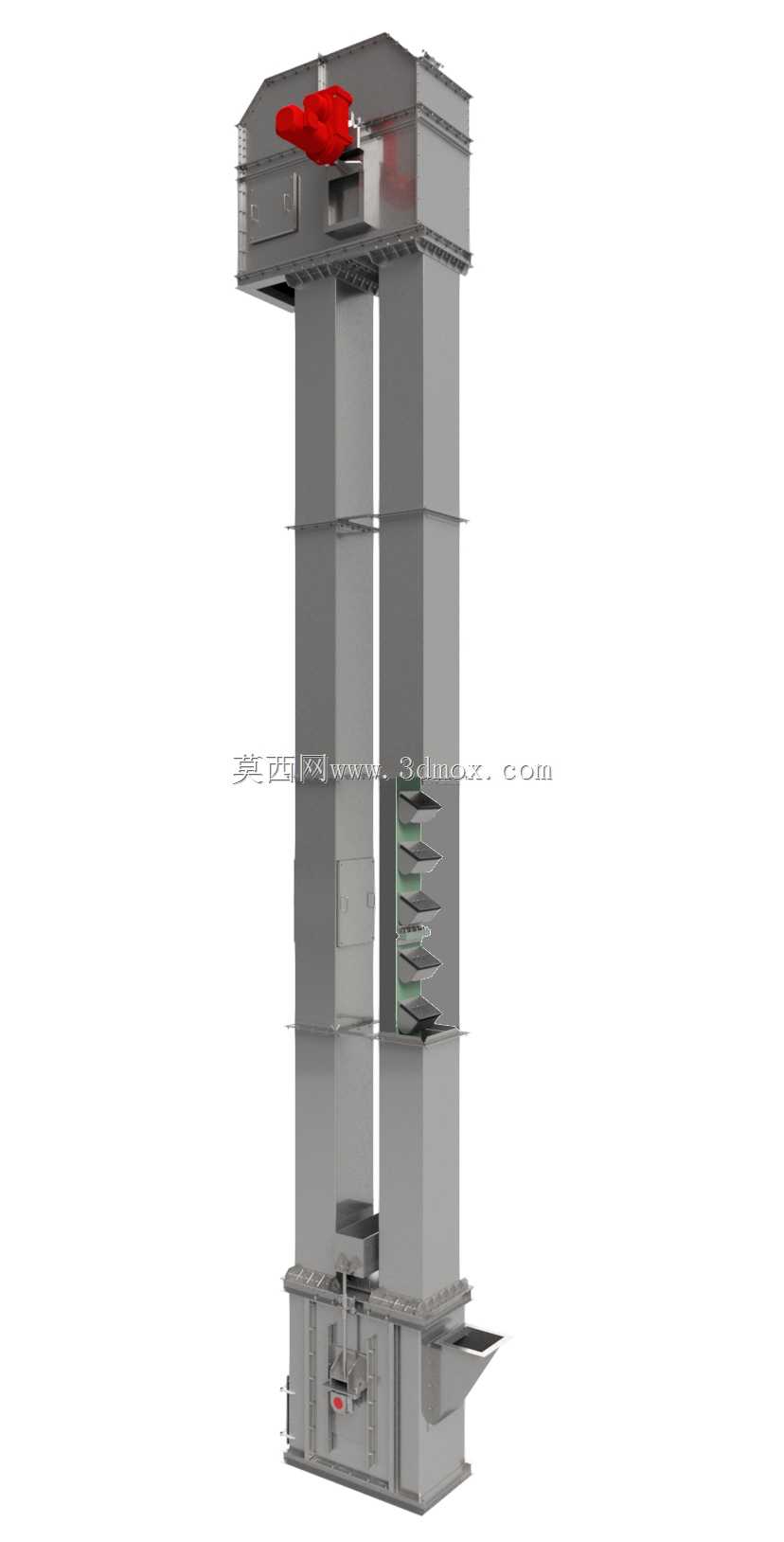

该款斗式提升机采用垂直立式布局设计，整体为封闭箱式外壳结构，可避免输送过程中物料扬尘外溢，适配易产生粉尘的散料输送场景，同时减少外部环境对输送物料的污染，满足食品、精细化工等对物料洁净度有要求的作业场景。设备核心输送部件为等距排布的料斗，料斗固定在环形牵引皮带上，通过上下两端的滑轮带动皮带做循环回转运动，下端进料段承接来料后，料斗在向上运行过程中舀取物料，随皮带运行至顶端卸料位置后，依靠重力与离心力共同作用将物料从顶端出料口排出，实现连续不间断的物料提升作业。

从设计逻辑来看，该设备的参数匹配完全围绕散料输送的实际工况展开，50t/h的质量流量设计可匹配中型生产线的物料输送产能需求，10m的滑轮高度差适配常规多层厂房的楼层间物料转运高度，1.4m/s的皮带运行速度兼顾了输送效率与运行稳定性，避免速度过快导致的物料回料、料斗晃动问题，400mm的料斗节距设计则匹配了对应产能下的单斗装载量，保证料斗在舀料、提料、卸料全过程中物料无撒漏。

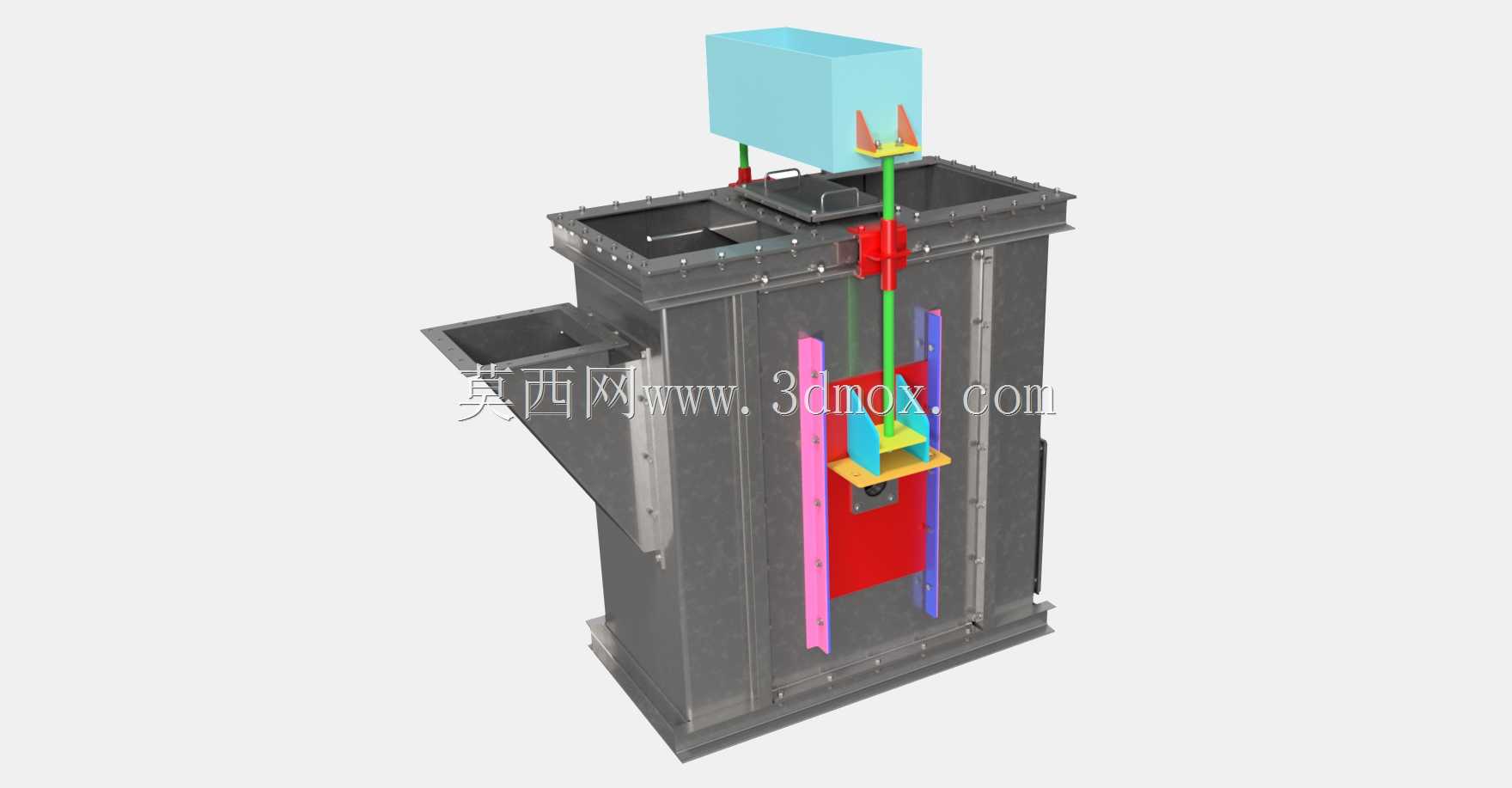

在安装边界方面，该设备整体为立式窄体结构，底部设置进料接口与安装固定底座，可直接固定在地面基础上，侧部预留检修门便于日常维护与料斗更换，顶端设置出料口可直接对接上游储料仓、生产设备的进料端，安装时仅需保证设备整体垂直度，预留侧面检修空间即可完成部署，无需复杂的配套支撑结构，适配多数现有生产线的改造升级需求。设备运行过程中动力损耗低，输送过程物料破损率小，可适配粮食、砂石、煤粉、化工颗粒等多种不同特性的散料输送，通过调整料斗材质与牵引部件类型，还可进一步拓展适配高温、磨琢性强的特殊物料输送场景。
