链板斗式物料提升输送设备结构

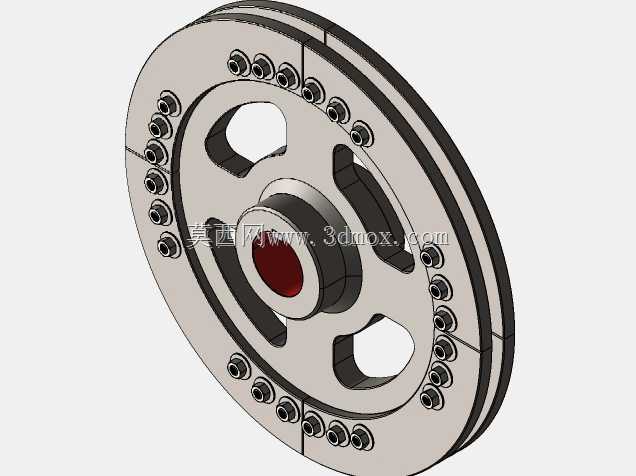

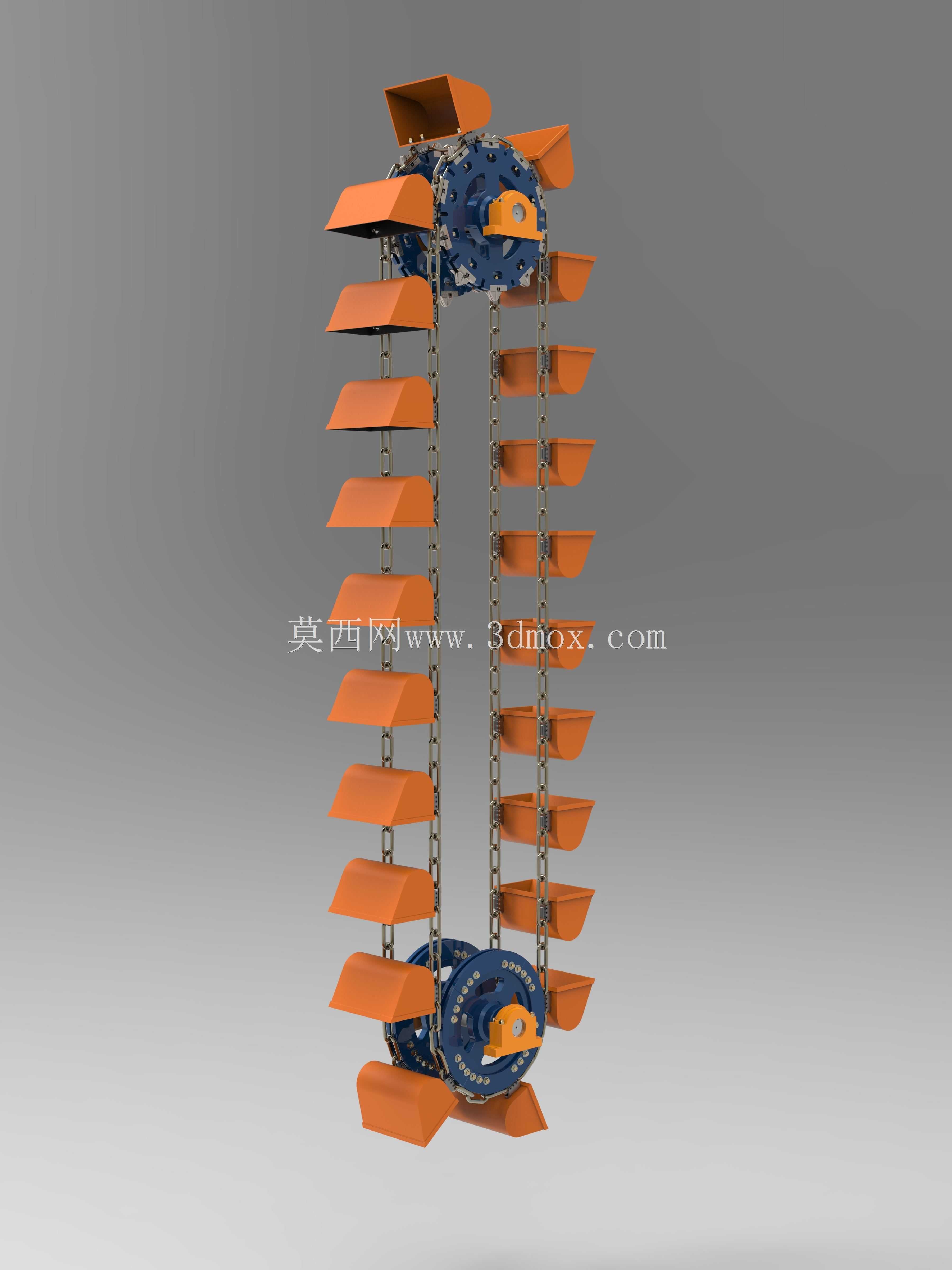

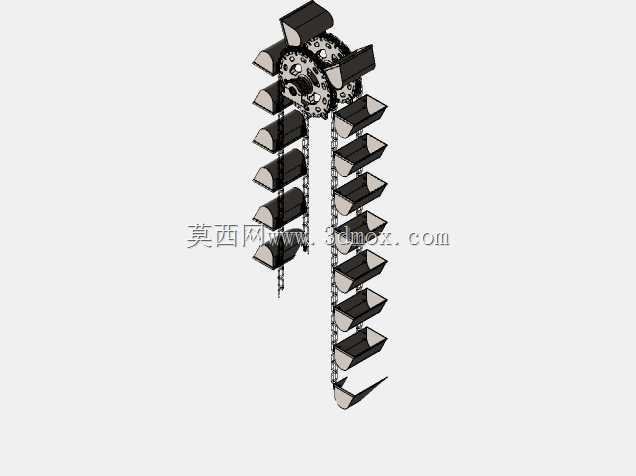

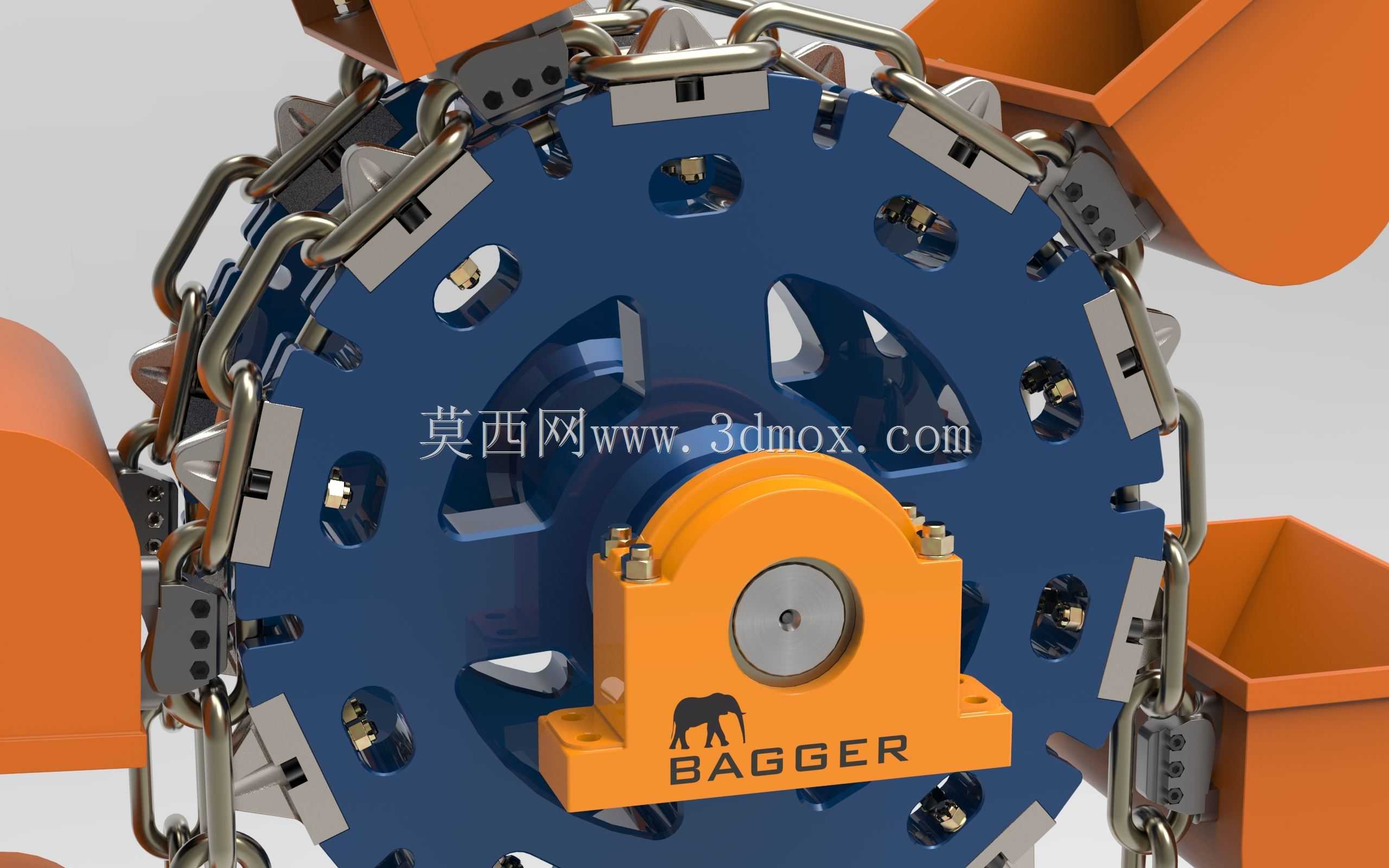

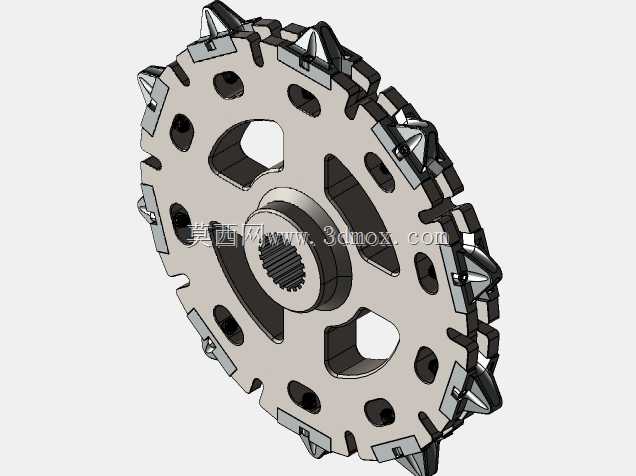

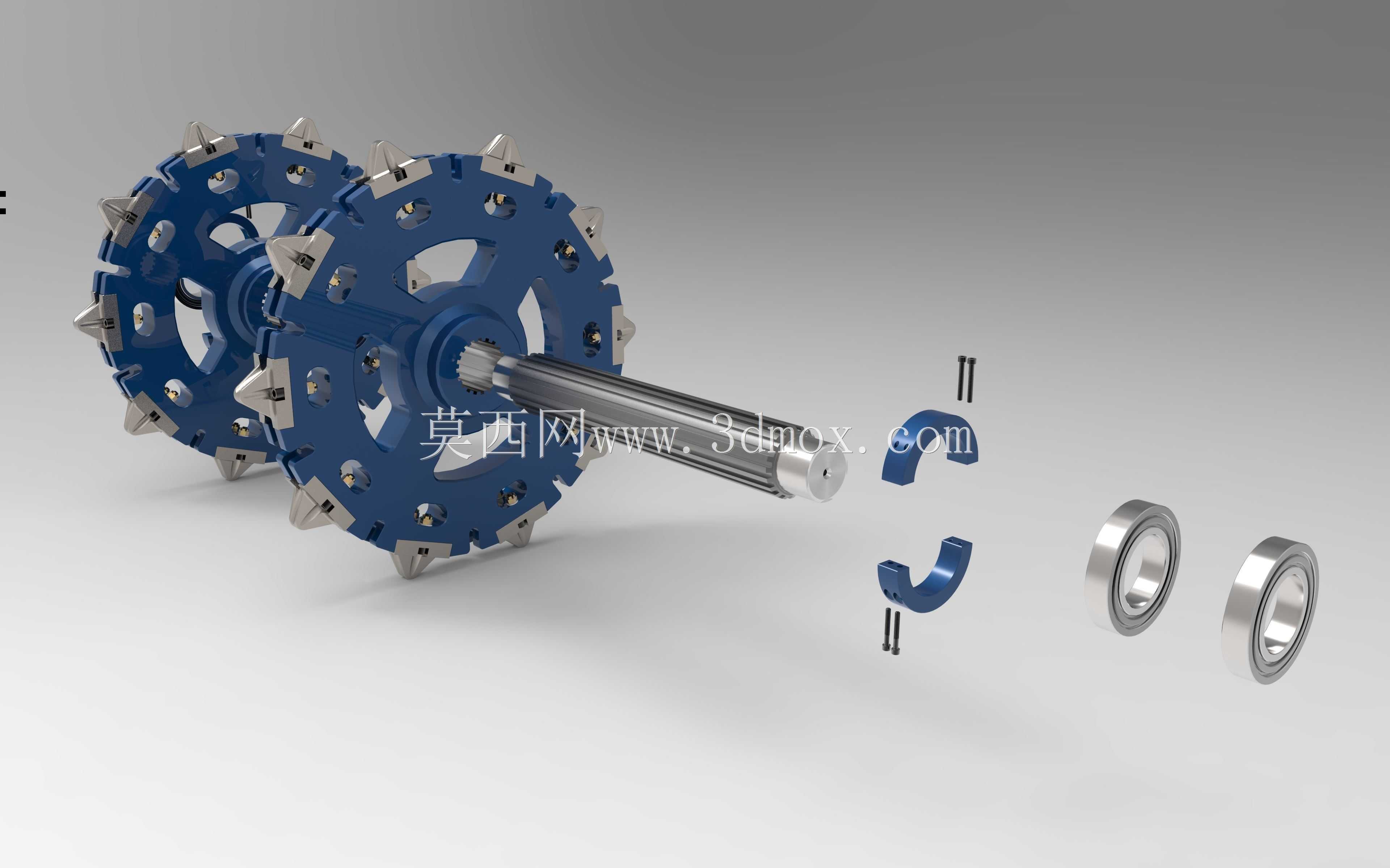

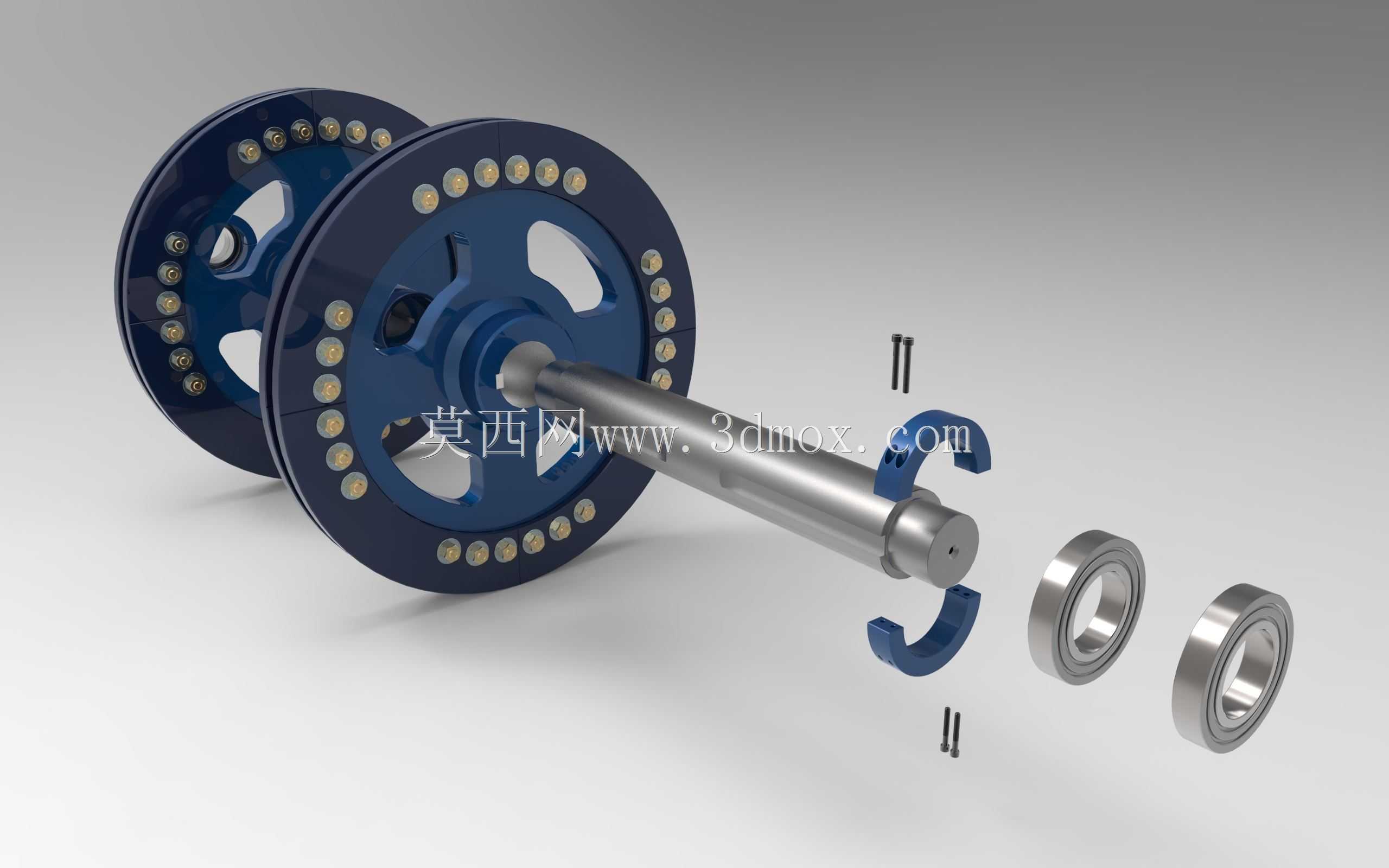

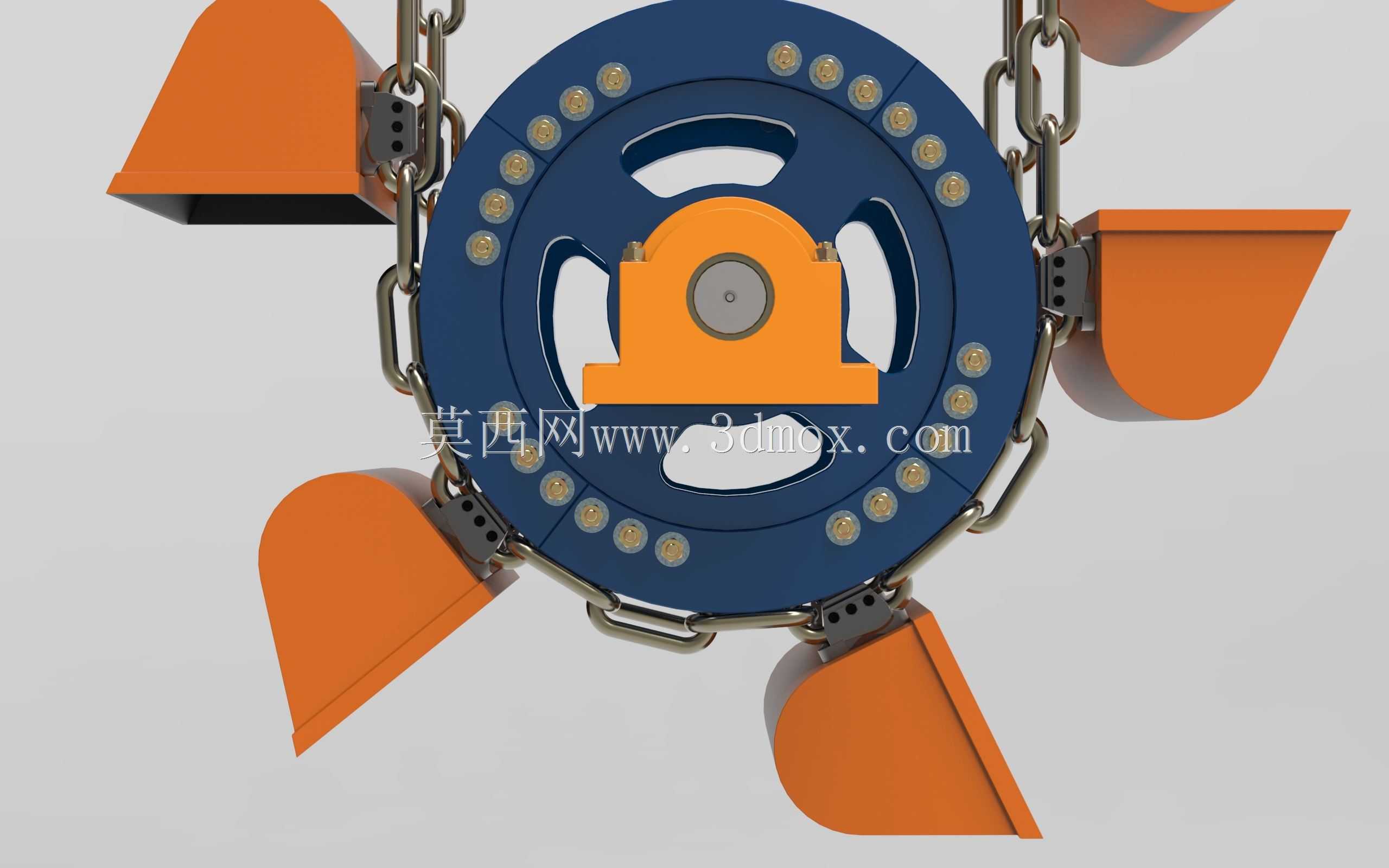

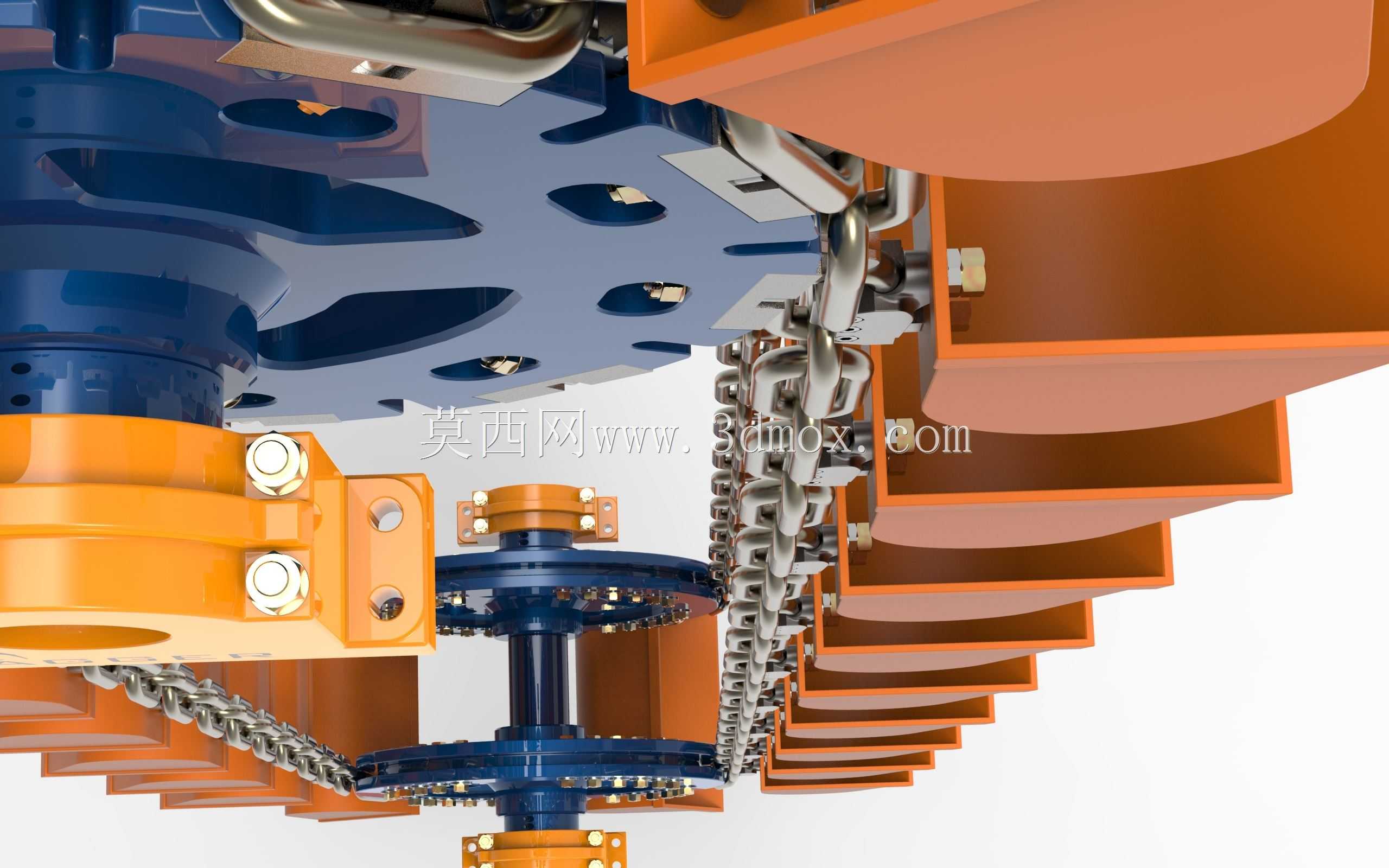

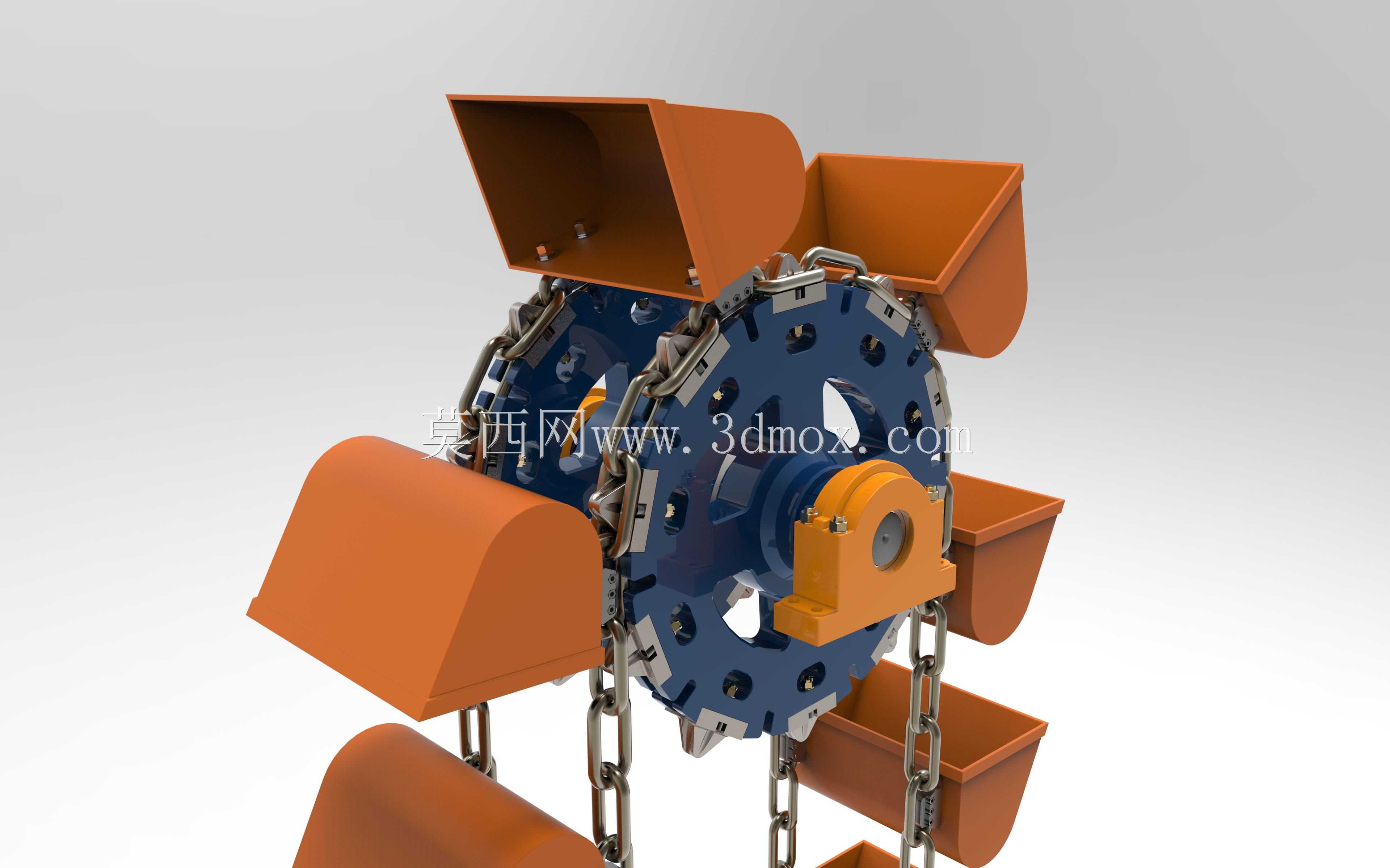

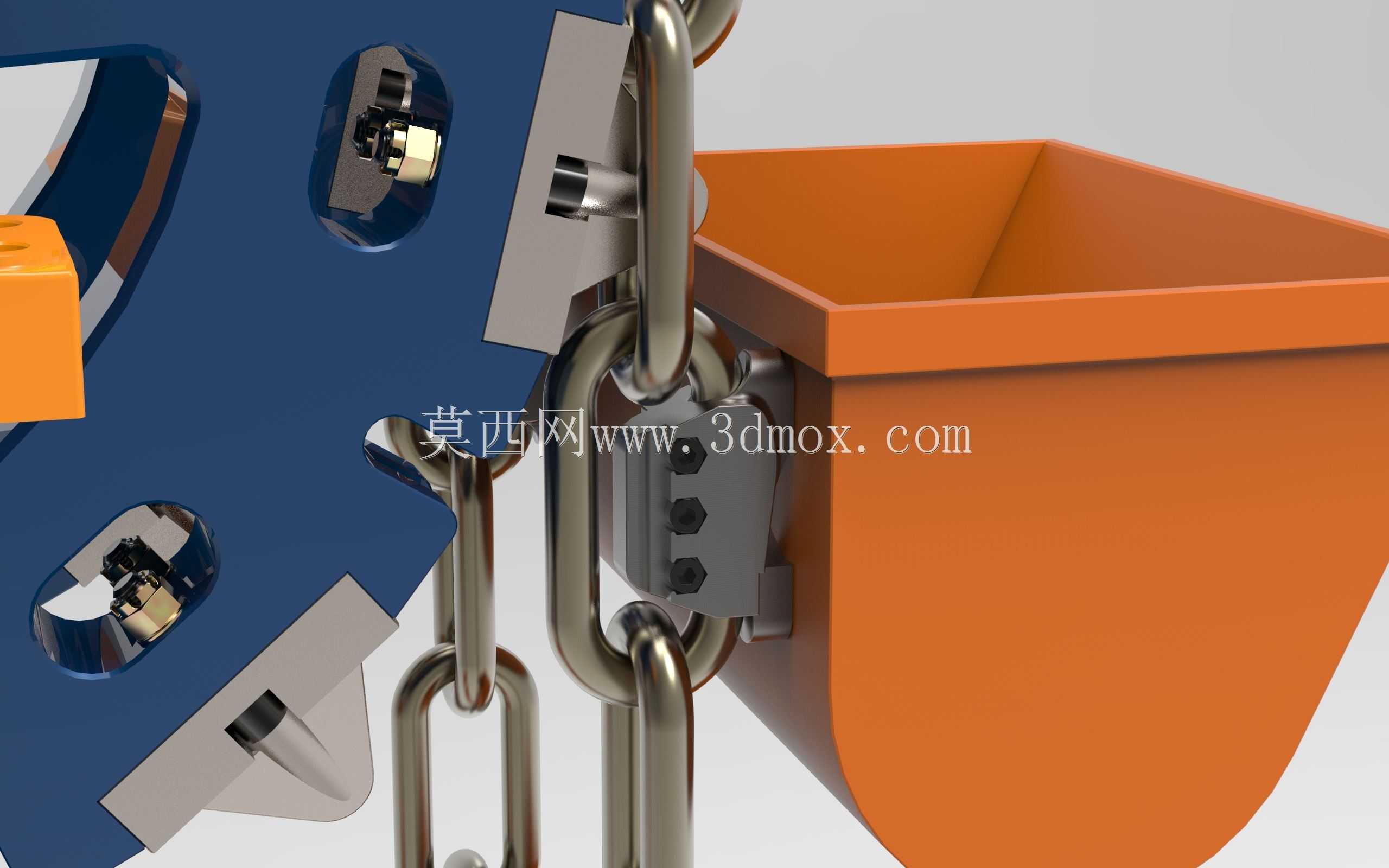

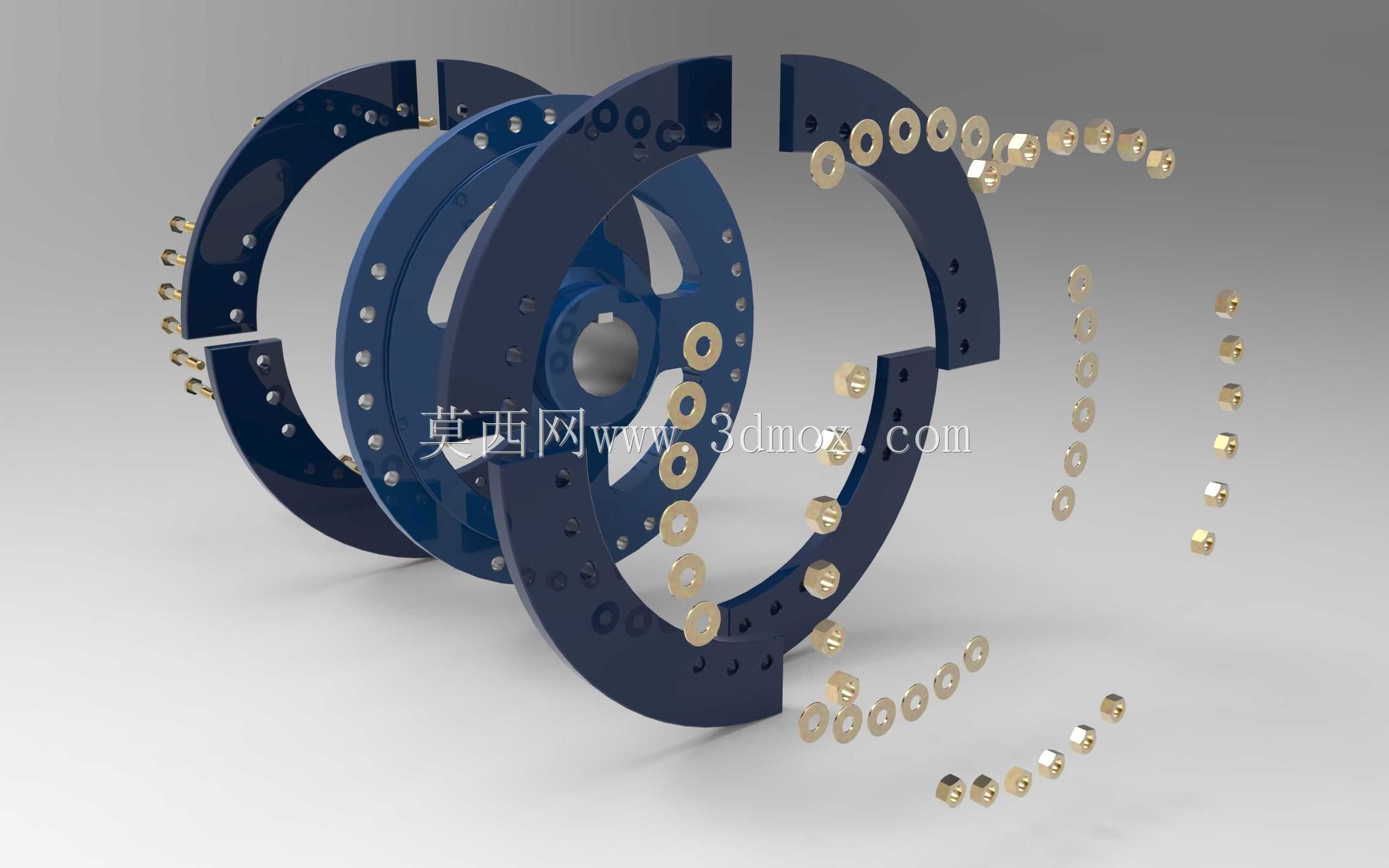

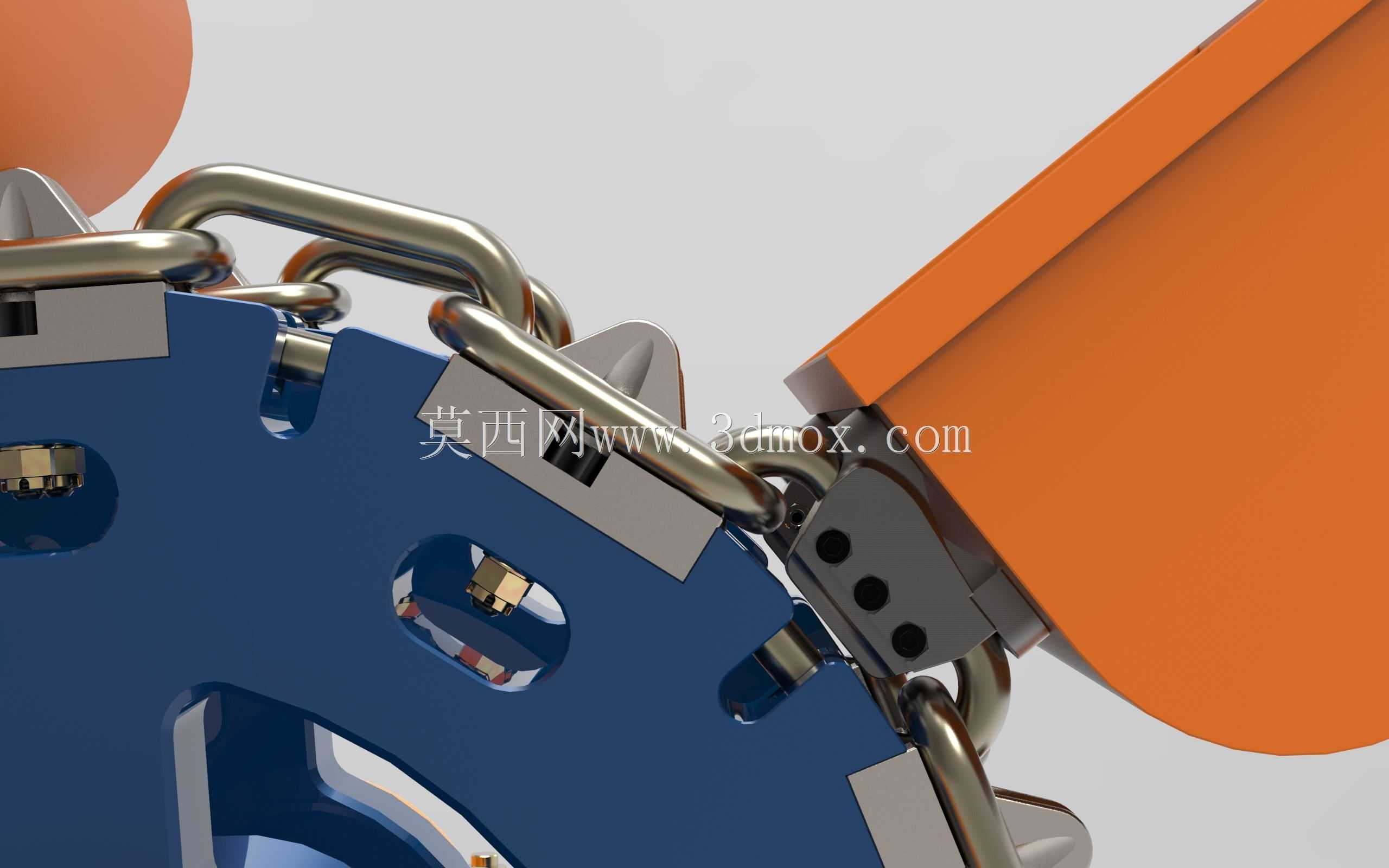

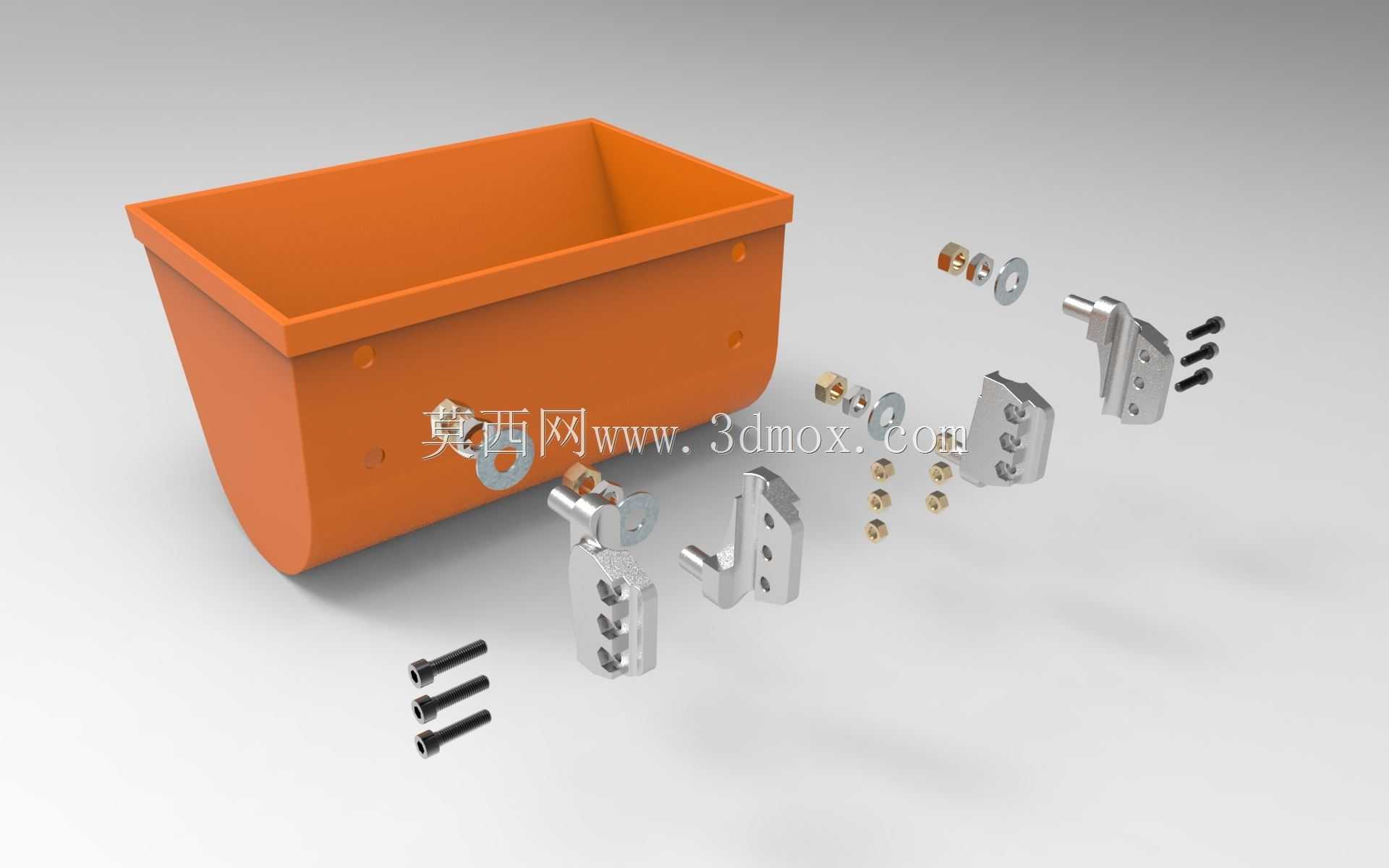

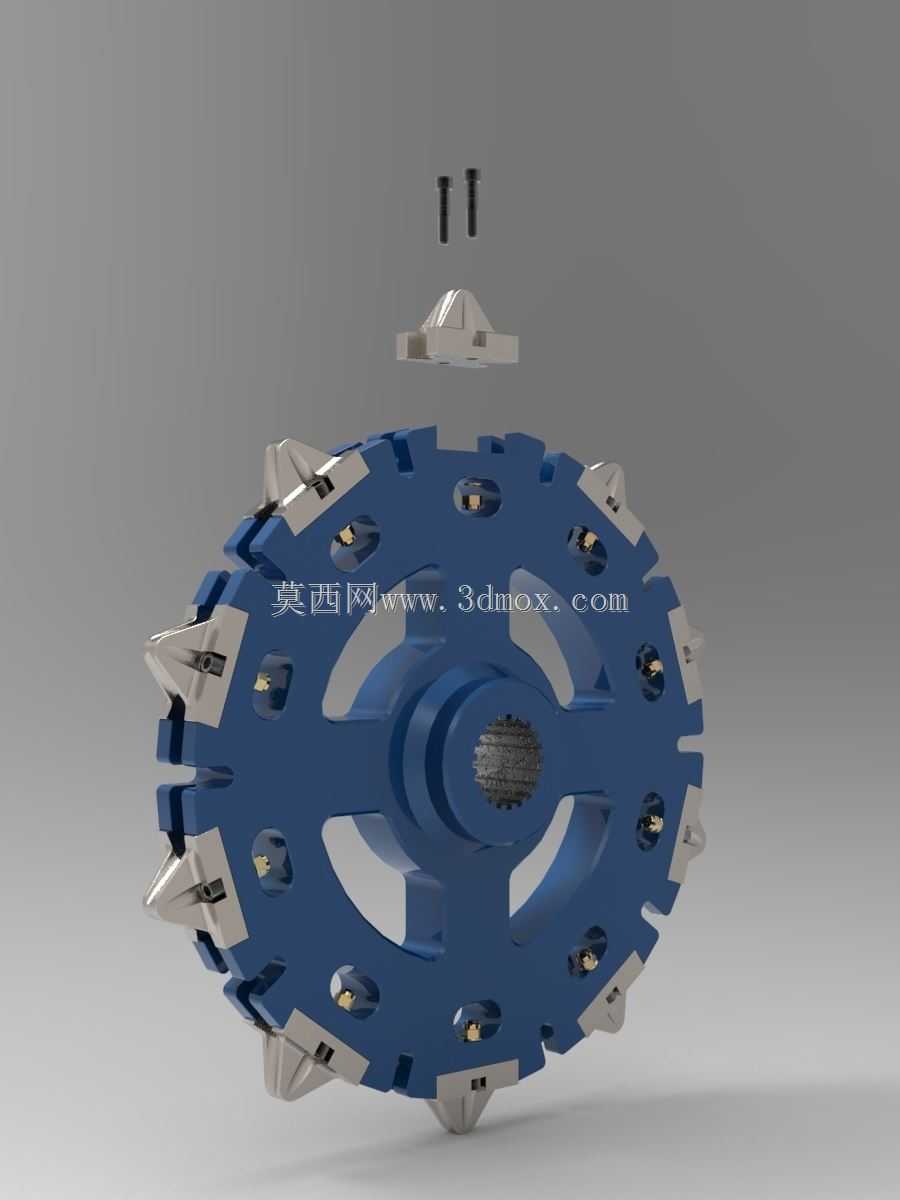

该设备为链板斗式垂直输送结构，主要应用于粮食加工、建材生产、矿山选矿、化工原料转运等散状物料的垂直提升作业场景，可将颗粒状、小块状的散料从低位进料点连续输送至高位出料点位，适配生产线中不同高度工位的物料流转需求，能够在厂房空间有限的场景下替代倾斜皮带输送机完成大高度差的物料传递，减少场地占用面积。设备核心采用双侧板式链条作为牵引构件，沿链轮组成的闭合环路循环运转，多个弧形料斗等间距固定在链条外侧，随链条运动完成装料、提升、卸料的完整作业循环：下部区段的料斗在经过进料位置时舀取待输送散料，随链条沿垂直轨道向上运行至顶部链轮位置后，随链条转向完成重力式卸料，将物料导入上部接料溜槽内，空料斗随链条沿返程侧向下回到进料区段，进入下一轮输送循环。设计上采用深腔弧形料斗结构，料斗敞口角度经过优化，既保证进料时的物料填充率，又避免提升过程中物料撒落，同时料斗与链条的连接采用可拆卸式固定结构，便于后期磨损后的单独更换，降低维护成本；链轮采用齿形与链板精准匹配的设计，保证传动过程中链条不跳齿、不卡滞，主轴部位配置带座轴承支撑，减少运转过程中的径向跳动，保证设备运行平稳性。安装边界方面，该无驱动端的从动轮组单元需配套对应功率的驱动链轮组件、张紧装置、封闭机壳共同组成完整提升设备，安装时需保证上下链轮轴的平行度偏差在允许范围内，双侧链条的张紧度保持一致，避免运行过程中出现链条跑偏、料斗刮蹭机壳的问题；设备的垂直输送高度可根据实际生产线需求调整链条长度与料斗数量，适配不同厂房层高的安装要求，进料口可对接下方喂料设备的出料端，顶部卸料口可直接对接后续加工设备的进料口，实现散料输送流程的全封闭连续作业，减少物料转运过程中的粉尘外溢，改善生产车间的作业环境。
