带操作平台爬梯的工业旋风分离过滤装置

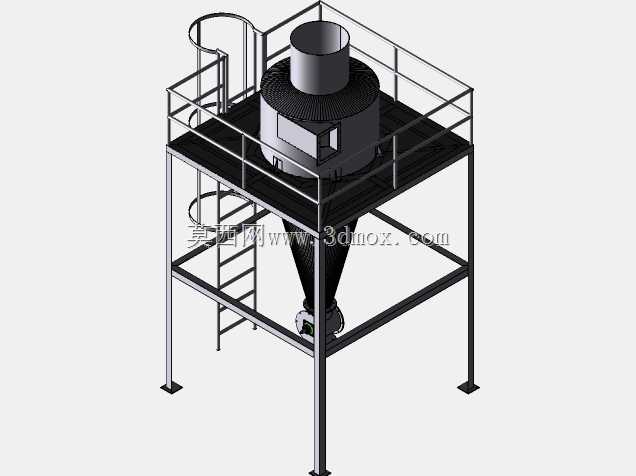

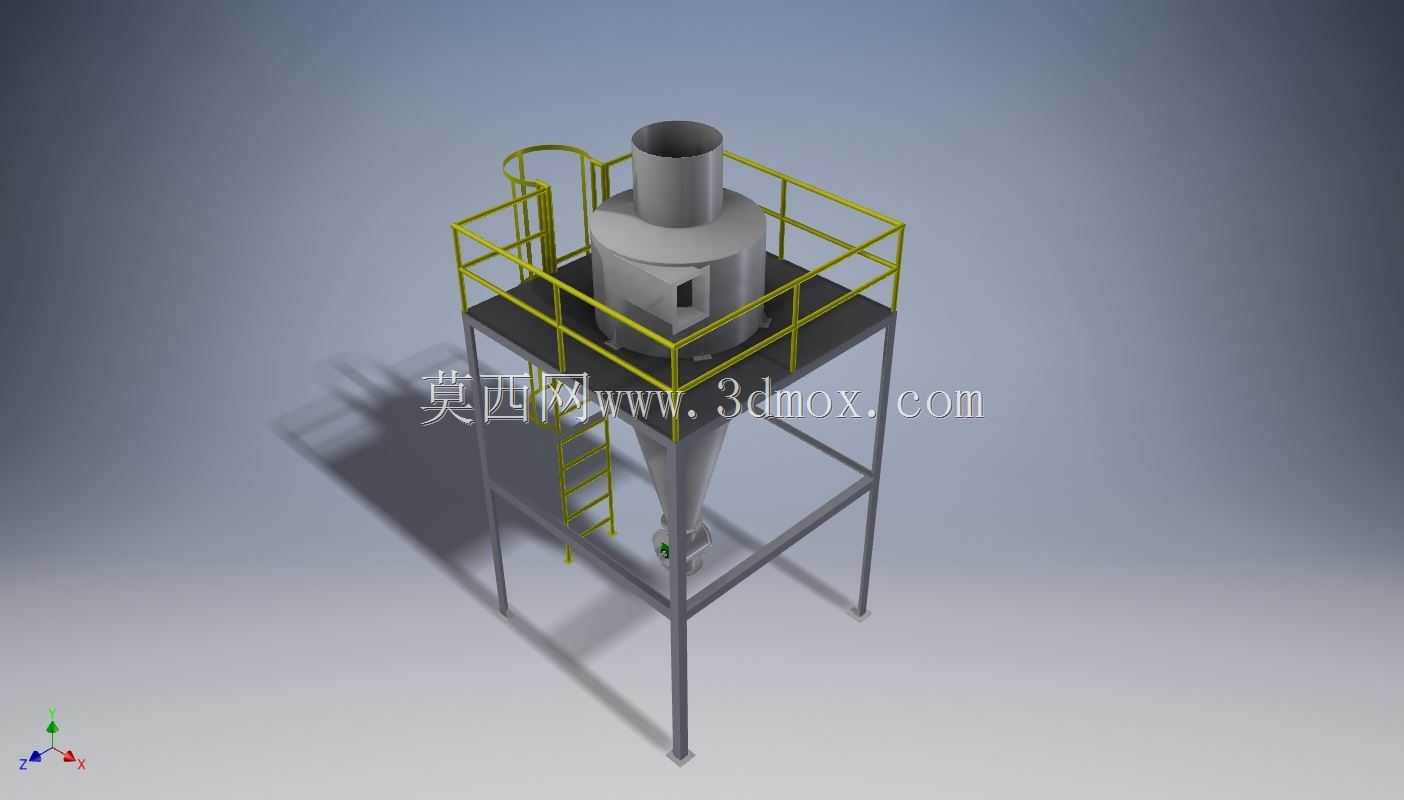

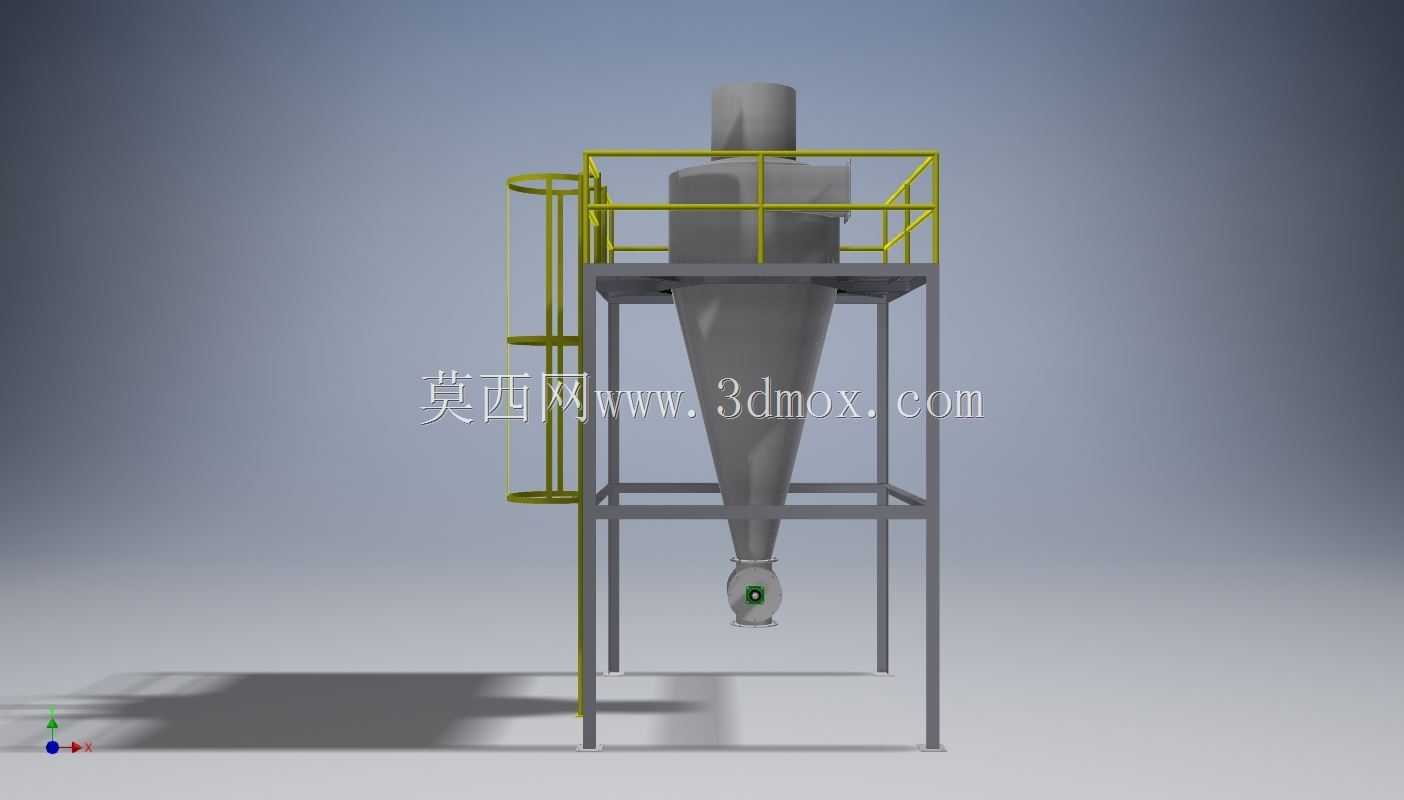

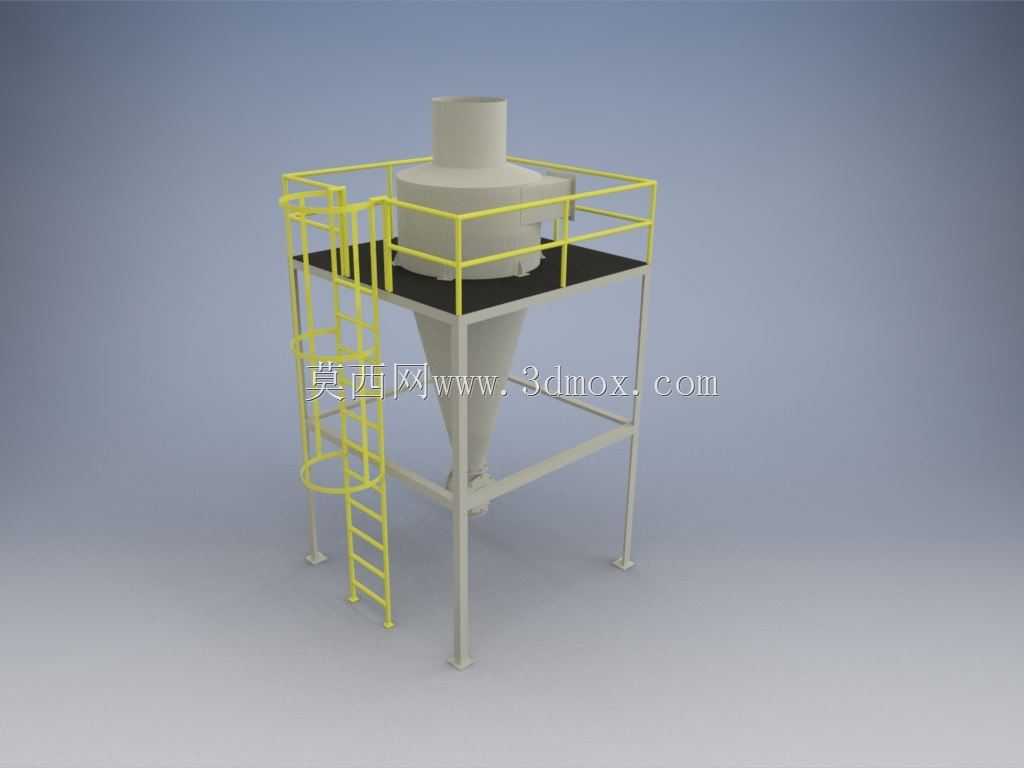

该装置为工业生产场景中用于粉体物料气固分离、粉末回收与含尘废气预处理的旋风式过滤设备，广泛应用于粉体加工、粮食饲料生产、建材加工、金属打磨切削、化工粉体输送等作业场景，可有效拦截气流中裹挟的固体颗粒，既实现工艺过程中的粉体物料回收再利用，降低生产原料损耗，也能对含尘气流做预处理，减少后续精过滤环节的负荷，避免大颗粒粉尘直接进入后端精滤设备造成滤材过快损耗，同时满足作业现场的粉尘排放管控要求，降低车间内浮尘浓度，改善作业环境。设备核心分离段采用上圆下锥的经典旋风结构设计，上部圆柱形腔体为气流预旋空间，含尘气流从筒体上部切向进入后，会沿筒壁形成稳定的旋转向下外涡旋，在离心力作用下，密度远大于气体的固体颗粒会被甩向筒壁，沿壁面滑落至下部锥形集料段，完成气固两相的初步分离，净化后的内涡旋气流会从筒体顶部的中心排气口排出，进入后续处理环节；锥形段的收缩结构可逐步提升气流旋转速度，强化细颗粒的离心分离效果，同时避免已沉降的颗粒被上升气流二次夹带，提升整体分离效率。设备配套设计了方形钢制支撑操作平台，平台采用四根立式型钢支腿落地承载，支腿底部预留安装固定孔位，可通过膨胀螺栓与车间混凝土地面做刚性固定，保障设备运行时的结构稳定性，避免气流扰动带来的设备晃动；平台台面铺设防滑承重钢板，四周设置高度符合工业安全规范的黄色安全护栏，护栏横杆与立杆间距满足防坠落要求，侧面配套带护笼的直爬梯，爬梯踏步做防滑处理，护笼结构可避免人员攀爬时发生坠落风险，方便运维人员定期到达设备顶部，开展排气口连接检查、内壁积尘清理、易损部件更换等日常维护作业。设计过程中充分考虑了现场安装与运维的便捷性，整体结构采用模块化设计，核心过滤筒体、支撑平台、爬梯护栏均可拆分运输，现场通过螺栓拼接即可完成组装，无需大量现场焊接作业，降低现场安装的施工难度与周期；筒体下部锥形出料口预留标准法兰连接位，可直接对接下方集料桶、闭风卸料器或者粉体输送管路，适配不同生产场景的出料收集需求；整体外形布局紧凑，支腿跨距经过优化，在保障结构稳定性的前提下尽可能缩小设备占地面积，适配多数中小型生产车间的安装空间边界，设备顶部排气口与进气口均预留标准连接尺寸，可直接对接车间现有通风除尘管路，无需额外做非标转接改造，降低产线配套改造成本。
