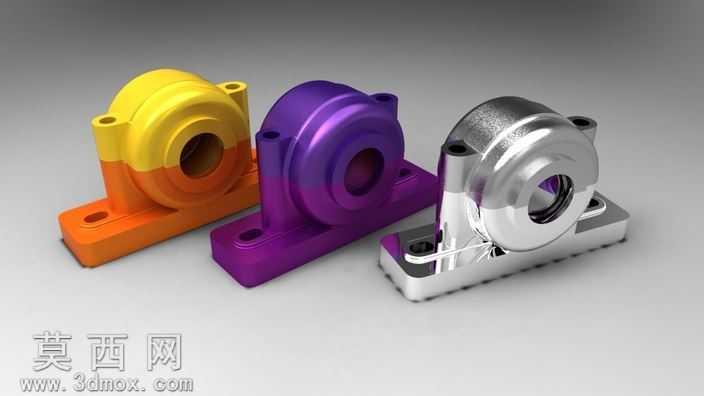

三款不同配色立式带座衬套组件设计

本次设计的三款立式带座衬套组件，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械零件设计的公差配合规范，对衬套的内孔同轴度、安装底座的平面度、安装孔的位置度都做了精准的参数约束，确保模型可直接对接生产加工的尺寸校验环节。建模阶段先完成底座部分的草图绘制，通过拉伸凸台构建带安装沉槽的基座结构，再对基座两侧的安装耳做圆角过渡处理，避免应力集中问题；之后构建衬套主体的回转特征，通过旋转凸台完成带法兰边的衬套筒体，再对筒体与底座的衔接处做加强筋结构设计，提升整体组件的结构刚性，最后对安装孔做异型孔向导特征处理，匹配标准紧固件的安装尺寸。渲染阶段针对三款不同外观的组件分别调配材质：黄橙渐变款采用哑光工程塑料材质，添加细微的磨砂颗粒质感，模拟玻纤增强尼龙的注塑表面效果，色彩过渡做了渐变映射处理，还原双色注塑的视觉表现；紫色款采用高光烤漆金属材质，添加清漆层的反射效果与细微的橘皮纹理，模拟铝合金阳极氧化紫色的表面质感；银黑款采用抛光不锈钢搭配黑色橡胶减震垫的材质组合，金属部分添加环境反射与细微的划痕纹理，还原精密金属机加工的真实质感，底座的减震垫部分添加哑光橡胶的漫反射质感，与金属部分形成鲜明的材质对比。结构设计上，三款组件采用统一的安装尺寸规格，衬套内孔可适配对应直径的传动轴，底座的两个长圆形安装孔可实现安装位置的微调，衬套筒体侧面预留了注油孔结构，可对接黄油嘴实现运转过程中的润滑补给，筒体与底座为一体化结构设计，相比分体式结构拥有更高的装配精度与结构强度，可应用于轻载传动场景下的转轴支撑，能够有效降低转轴运转过程中的径向跳动，提升传动系统的运转稳定性。设计过程中对组件的壁厚做了均匀化处理，避免注塑或铸造过程中出现缩孔缺陷，所有棱角处都做了R0.5-R2的圆角过渡，既提升了零件的工艺性，也避免了尖锐棱角带来的安全隐患。
