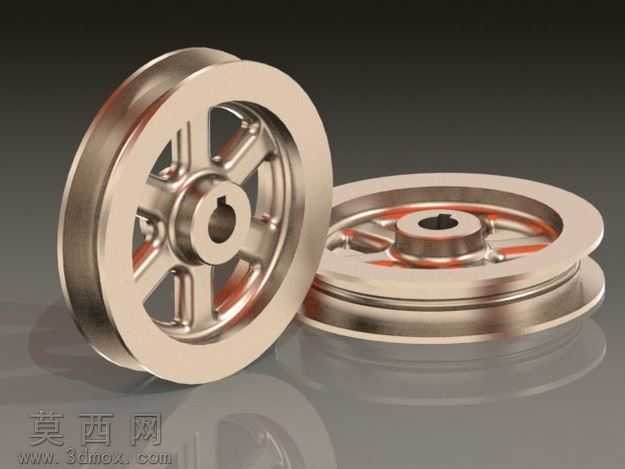

辐条式单槽V型带轮三维结构模型

本模型为辐条式单槽V型带轮的三维数字化设计成果，整体采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循机械传动带轮的通用设计规范，从基准轴、基准面的搭建开始，逐步完成轮毂、轮辐、轮缘三大核心结构的特征构建。轮毂部分设计为带中心通孔的阶梯轴套结构，通孔内壁预留了键槽装配位，可匹配标准平键实现与传动轴的周向固定，轮毂外圆与轮辐衔接处做了圆角过渡处理，可有效降低应力集中系数，提升零件运行过程中的结构强度。轮辐部分采用五根均匀分布的辐条式结构，相比实心轮体可大幅降低零件自重，减少传动过程中的转动惯量，每根辐条的截面设计为带拔模斜度的梯形结构，既符合铸造类零件的工艺脱模要求，也能保证辐条的抗弯抗扭力学性能，辐条与轮缘、轮毂的衔接位置均做了平滑圆弧过渡，避免尖角结构带来的应力断裂风险。轮缘部分为单V型带槽结构，槽型角度、槽深、槽宽尺寸均匹配标准V带的截面参数，槽壁表面设计为光滑接触面，可保证传动过程中V带与轮槽的有效贴合，减少打滑损耗，轮缘两侧设计有挡边结构，可防止V带在高速运转过程中从轮槽脱出。材质渲染阶段，模型整体赋予了深灰色金属铸铁材质，添加了细微的铸造磨砂质感与金属反光效果，还原了铸铁带轮的真实外观质感，渲染过程中调整了环境光与漫反射参数，清晰呈现出轮体各部分的结构轮廓与曲面过渡细节。设计思路上，该带轮定位于中小功率的机械传动场景，辐条式结构兼顾了轻量化与结构强度需求，所有特征均采用参数化尺寸驱动，可根据实际传动功率、传动比、适配V带型号快速调整轮径、槽数、轴孔直径等核心参数，适配不同的传动设计需求，模型的所有装配面、配合位均预留了标准公差余量，可直接导出工程图用于生产加工参考。
