星月镂空图案钣金冲压成型件设计

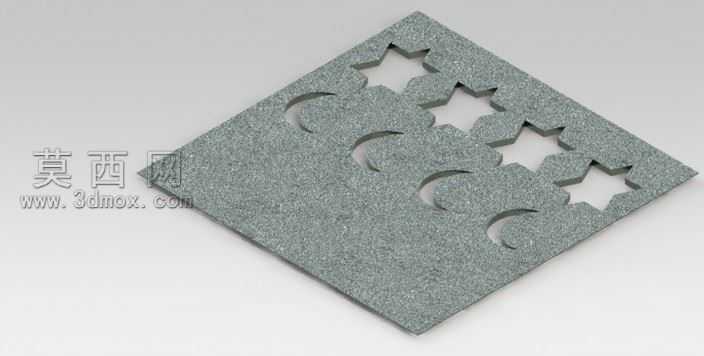

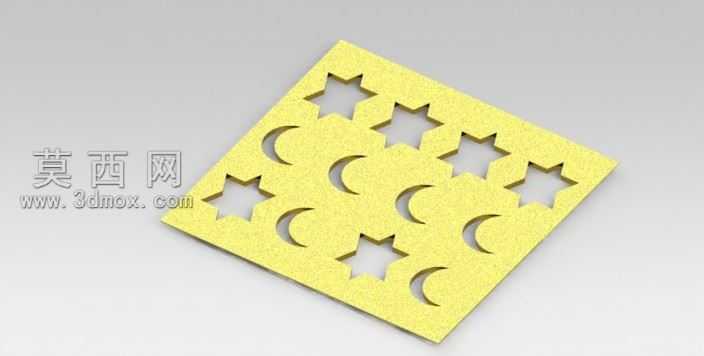

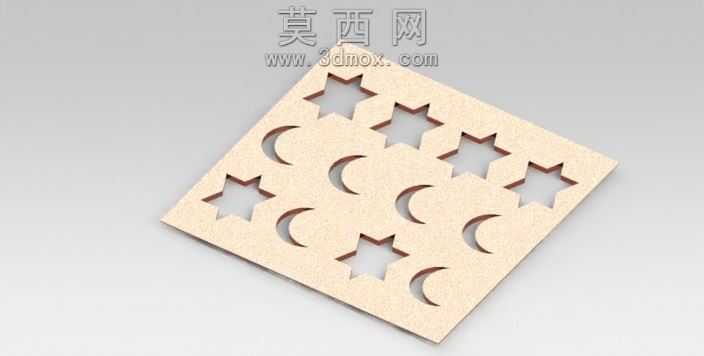

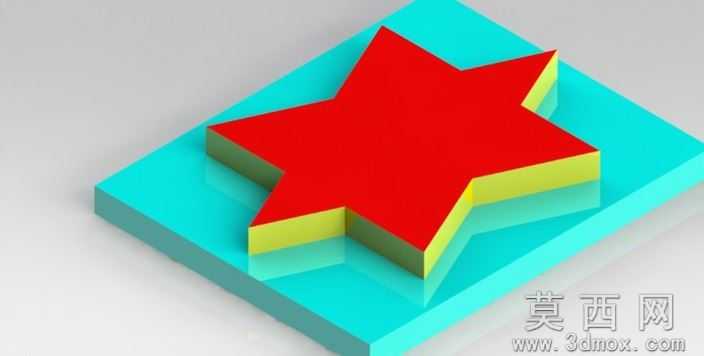

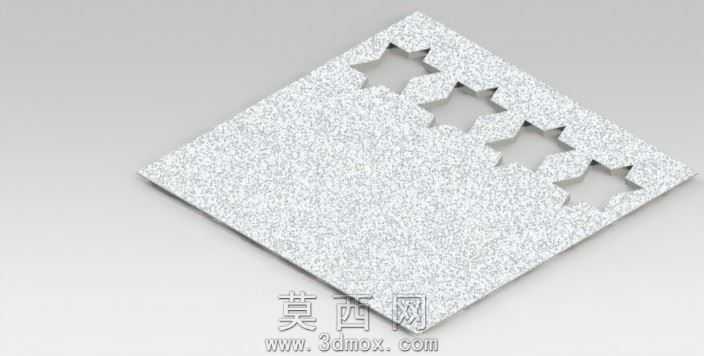

该作品为一款带有星月组合镂空图案的钣金冲压成型件，整体采用薄型金属板材作为加工基材，通过三维建模软件完成从工艺结构到外观造型的全流程设计。建模阶段首先确定板材的基础厚度与整体外形尺寸，以正方形薄板作为基体载体，在平面区域内完成五角星与月牙形镂空特征的排布设计，两类图案采用交错阵列的布局方式，既保证冲压过程中板材受力均匀，避免局部应力集中导致的板材变形，也让整体视觉排布规整协调，兼具工艺实用性与装饰美观性。建模过程中严格遵循钣金冲压的工艺规范，对所有镂空特征的边缘做了适配冲压加工的圆角过渡处理，规避尖锐直角带来的模具刃口易损、冲裁断面毛刺过大的问题，同时预留了合理的冲裁间隙参数，匹配常规冲压设备的加工精度要求。材质设计上模拟了常用冷轧钣金板材的哑光金属质感，渲染阶段采用柔和的漫反射光照环境，清晰呈现板材的平整表面质感与镂空结构的通透效果，通过斜向视角的渲染展示，直观体现冲压件的立体形态与镂空特征的轮廓精度。结构设计上充分考虑冲压工序的可行性，将所有镂空特征统一设置在同一平面冲裁工位可完成加工的范围内，无需多工位转序即可完成全部镂空冲裁，降低加工复杂度与生产成本，板材边缘保留足够的工艺余量，避免冲裁过程中出现板材翘曲、边缘塌陷等成型缺陷。整体设计围绕钣金冲压的实际生产需求展开，在实现装饰性镂空图案效果的同时，完全符合常规钣金冲裁加工的工艺要求，可直接用于对应冲压模具的开发参考，也可作为装饰类钣金零部件的设计参考案例，适配灯具装饰、工艺摆件、装饰面板等多类应用场景的加工需求。
