德国Tucho段式墨盒专用阀门结构设计

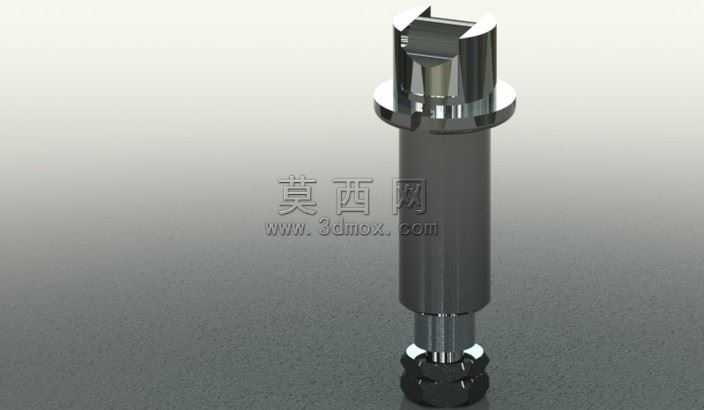

该三维模型为适配德国Tucho墨盒系统的专用段式阀门，建模过程严格遵循工业流体控制元件的设计规范，先通过基准轴与基准面搭建核心装配骨架，自下而上完成各零件的参数化建模。首先构建底部的六角锁紧结构，采用拉伸切除与倒角命令完成六方轮廓的精准绘制，预留与墨盒基座的装配公差，螺纹段采用扫描切除方式生成标准牙型，保证连接密封性。中部的阀杆主体采用圆柱拉伸与同轴度约束设计，表面做哑光金属质感的材质赋予，模拟不锈钢基材的磨砂处理效果，阀杆中部的限位凸台采用环形拉伸结构，精准控制阀门的开合行程，避免超程损坏密封结构。上部的阀芯容纳腔采用半剖式结构设计，内部的流道通过放样命令生成平滑过渡曲面，减少流体通过时的阻力，腔体外壁的定位卡槽做圆角过渡处理，避免装配时应力集中。渲染阶段采用工作室级别的三点布光，主光源从左上方45度投射，突出阀杆的圆柱曲面光影层次，辅助光源补全底部锁紧结构的细节，背景采用浅灰色哑光材质，避免干扰主体结构的展示，材质参数调整上，金属部件的粗糙度设置为0.3，反射度0.2，还原真实工业金属的质感，密封件部位采用深色橡胶材质，粗糙度设置为0.8，无反射效果，区分不同部件的材质属性。设计思路上充分考虑墨盒阀门的小体积、高密封性、长寿命的使用需求，各零件间的装配间隙控制在0.02mm以内，既保证活动部件的运动顺畅，又避免流体渗漏，整体结构紧凑无冗余设计，所有棱角处均做0.2mm的倒角处理，既符合机械加工的工艺要求，又提升了部件的握持与装配安全性。
