表海象Morsa德梅萨TabelleWalross机械结构

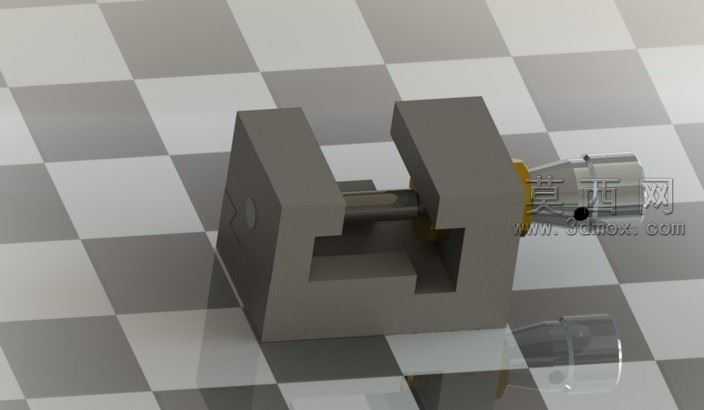

该机械构件采用三维建模软件完成全参数化设计，建模阶段以对称式块状基座为核心载体，先通过草图绘制基座的外轮廓与内部镂空槽位，利用拉伸特征生成基座的实体结构，基座两侧的凸起支撑块采用同轴心约束，保证中间轴类零件的安装同轴度误差控制在合理范围内。中间的连接轴通过旋转特征生成，轴身与基座支撑块的孔位采用间隙配合设计，轴端的连接部位预留了与外部构件对接的装配位，可实现与其他传动部件的联动。渲染阶段采用哑光金属材质赋予基座与轴件，模拟铸铁构件的磨砂质感，场景搭配灰白棋盘格地面，通过三点布光方案突出构件的结构轮廓与凹凸细节，阴影设置为软阴影模式，避免生硬阴影遮挡结构细节。材质参数调整上，金属粗糙度设置为0.6，金属度设置为0.8，既还原金属的厚重质感，又避免过度反光影响结构观察。结构设计上采用模块化拆分思路，基座、连接轴、端部构件均可独立拆分，方便后续的装配调试与参数修改，内部镂空槽位既减轻了构件整体重量，又为轴件的运动预留了足够的活动空间，两侧支撑块的加厚设计提升了整体结构的刚性，避免轴件受力时出现支撑变形。设计过程中优先考虑构件的实用性与装配合理性，所有特征均添加了对应的几何约束，修改任意参数即可快速生成不同尺寸的同类型构件，适配不同的使用场景，整体结构简洁紧凑，无多余冗余设计，符合机械五金构件的设计规范，可直接用于机械原理演示、装配教学或者相关设备的配套构件参考。
