SO16贴片封装电子元器件三维建模作品

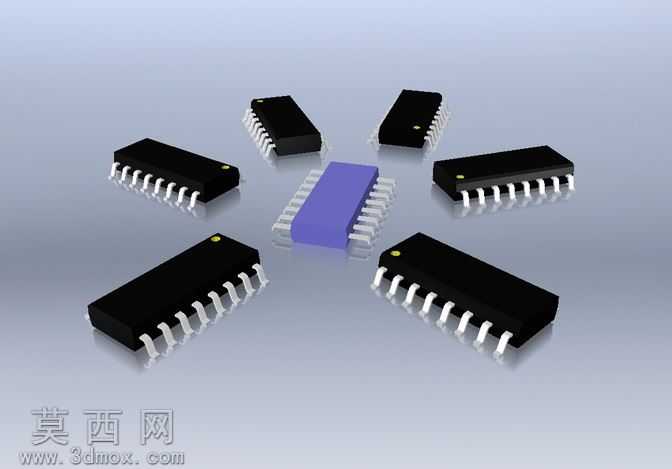

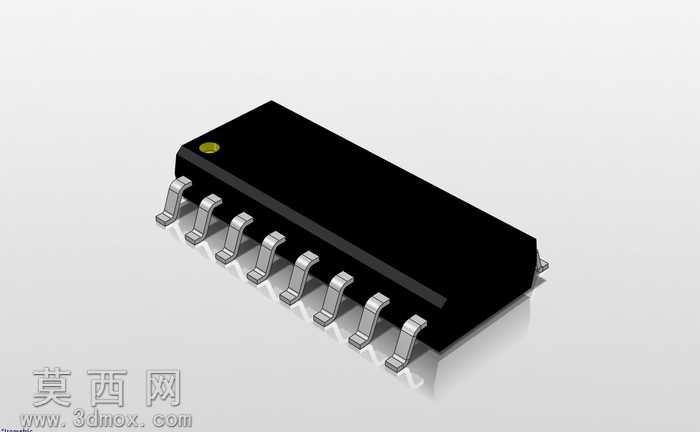

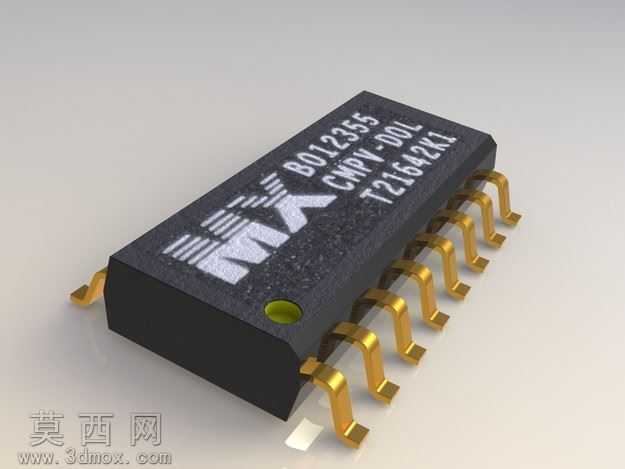

本作品为SO16贴片封装形式的电子元器件三维建模成果，建模过程依托三维设计软件完成全参数化构建，严格遵循SOIC-16封装的行业标准尺寸规范，对封装本体、引脚、定位标识等结构进行1:1比例还原。建模初期先梳理封装的核心结构特征，将整体拆分为黑色塑封本体、两侧鸥翼形引脚、本体端部定位圆点三个独立建模模块，采用草图绘制、拉伸凸台构建塑封主体的基础形态，对塑封本体的棱边做微小倒角处理，还原实际工业生产中塑封件的边缘工艺特征，避免生硬直角带来的失真感。引脚部分采用阵列结合单独特征编辑的方式完成，先绘制单个鸥翼引脚的截面草图，通过薄壁拉伸、弯曲特征模拟引脚的弯折形态，保证引脚的焊盘端、弯折段、与塑封本体连接段的尺寸比例完全符合贴片加工的实际要求，再以本体中心线为基准做等距阵列，完成两侧共16个引脚的排布，同时对每个引脚与塑封本体的衔接位置做贴合处理，消除结构缝隙，还原真实封装的装配关系。定位圆点采用半球形凸台特征构建，放置在本体端部的标准位置，还原贴片生产过程中用于引脚序号识别的定位标识特征。材质与渲染阶段，为塑封本体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，模拟环氧塑封料的真实质感，避免过高反光带来的塑料感失真；为金属引脚赋予镀锡金属材质，调整金属的漫反射、高光参数，还原引脚表面的亚光金属质感，同时在引脚的弯折棱边处做细微的高光处理，体现金属冲压后的边缘特征。渲染阶段采用柔和的工作室光源环境，添加柔和的地面阴影，调整视角为斜向等轴测视角，完整展现封装的整体形态、引脚排布与定位标识，让模型既具备精准的结构尺寸参考价值，也拥有贴近实物的视觉呈现效果。建模过程中对所有特征做参数化关联，可通过修改核心尺寸参数快速适配同系列不同引脚数的SO封装建模需求，模型结构完整无破面，可直接用于电路板装配模拟、产品结构展示、电子教学演示等多个场景。
