工业级附着式高频振动装置结构设计

这款振动装置主要面向工业生产环节的物料疏通、构件振实、工艺振打类场景设计，可广泛适配散料储运、建材加工、构件预制、物料筛分等多个作业环节的实际需求。在散料存储场景中，该装置可直接附着在料仓、料斗的外壁安装，通过持续可控的高频振动破除物料架桥、堵料、粘壁问题，避免粉状、颗粒状物料因受潮、压实导致的下料不畅，保障输送链路的连续稳定运行；在混凝土预制构件生产环节，该装置可安装在模板外侧，通过均匀传递振动力排出混凝土浆料内部的夹带气泡，提升构件成型后的密实度与结构强度，减少蜂窝、麻面等成型缺陷；在物料筛分、给料设备上，该装置可作为核心激振源，为筛面、给料槽提供稳定的定向激振力，保障物料分层、透筛、匀速输送的工艺效果。

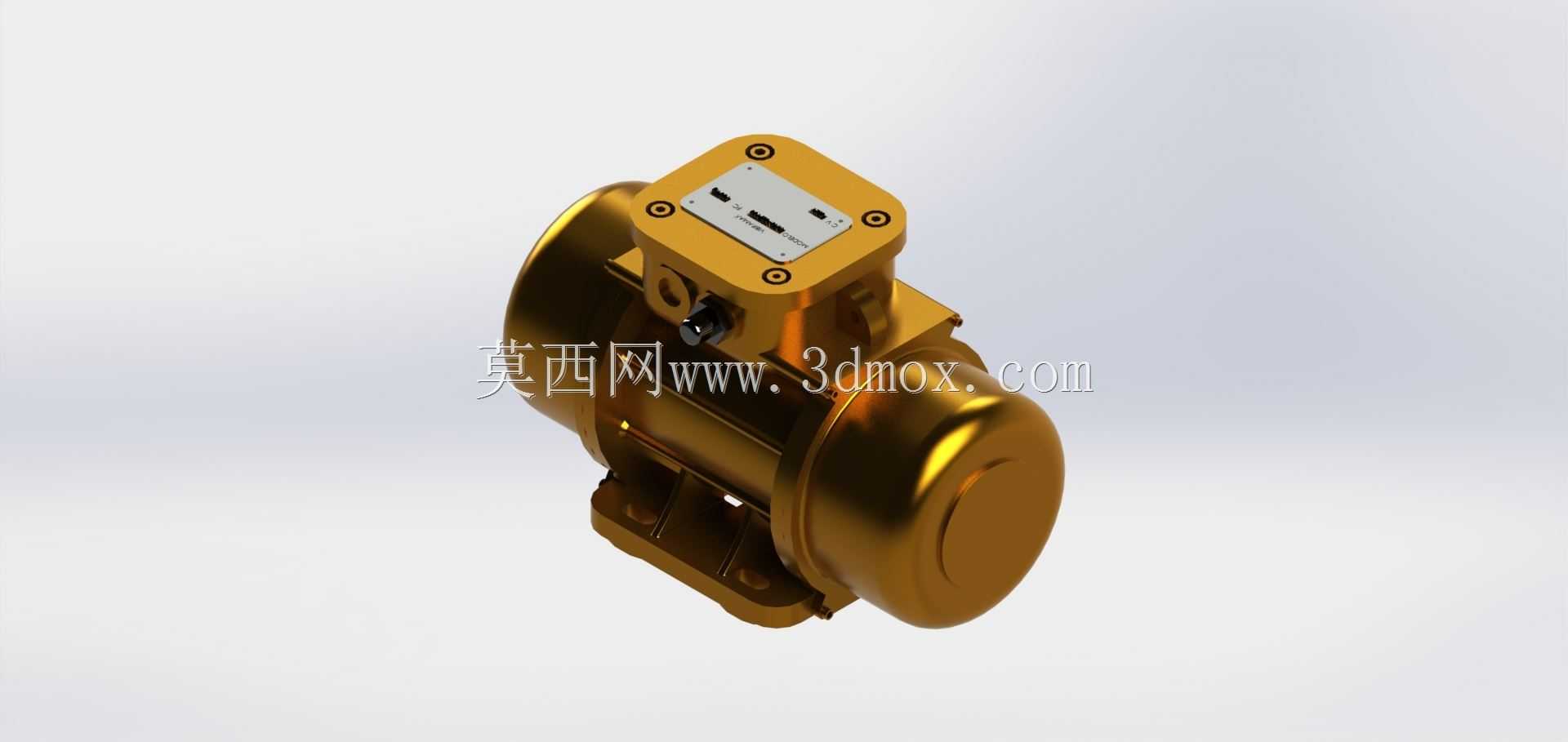

从功能特性来看，该振动装置采用偏心块激振的核心结构，运行过程中可通过调整两端偏心块的夹角灵活调整激振力大小，适配不同工况下的振动力度需求，整机采用全密封铸造型壳体结构，可适配多粉尘、有轻微溅洒的工业作业环境，避免外界杂质侵入内部轴承、绕组结构，延长设备连续运行的使用寿命。接线端采用独立的密封接线盒设计，接线端子与壳体之间设置密封隔层，可杜绝作业环境中的水汽、粉尘侵入接线腔，降低电气故障的发生概率。

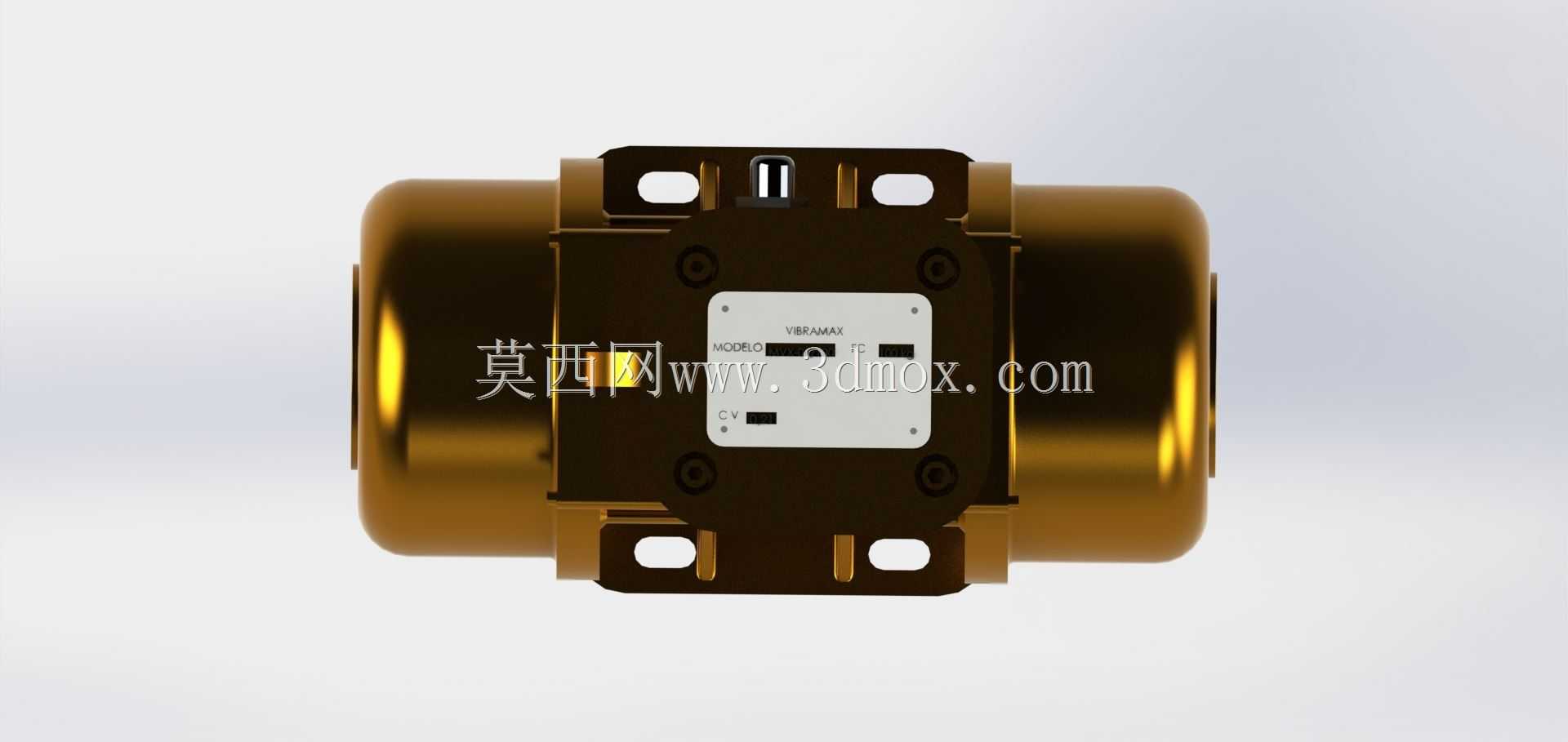

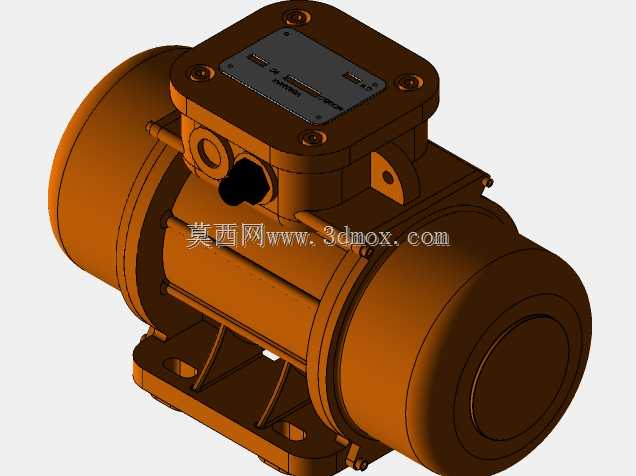

在设计思路上，该装置优先考虑安装适配性与运行可靠性，整体采用对称式筒体结构，两端的端盖与中部壳体采用螺栓紧固连接，既保障内部激振组件的装配精度，也便于后期的维护保养；安装底座采用一体化铸造的带安装孔支脚结构，可直接通过螺栓固定在待振设备的外壁安装面，无需额外设计复杂的转接工装，降低现场安装的改造成本。外形设计上充分考虑工业安装的边界限制，整体径向尺寸紧凑，轴向长度控制合理，不会在安装后占用过多的设备周边空间，可适配壁厚在6mm到20mm之间的各类钢制料仓、模板、槽体的安装需求，安装面仅需要平整处理即可保障振动的有效传递，避免因安装面不平整导致的壳体应力集中问题。底座的安装孔位采用长圆孔设计，可适配一定范围内的安装孔距误差，降低现场安装的对位难度，提升安装效率。
