端吸泵叶轮结构设计教学演示模型

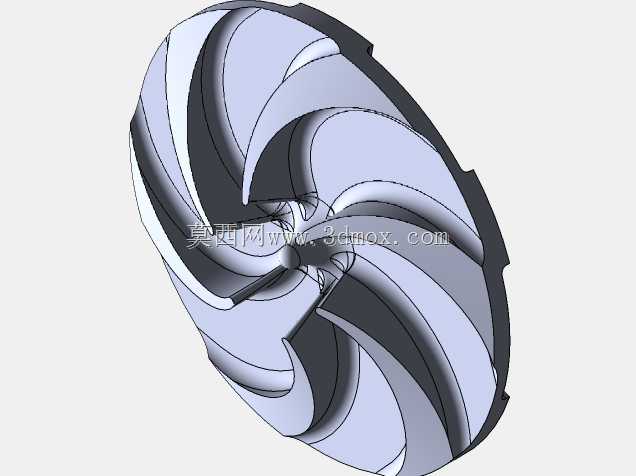

端吸泵作为流体输送领域应用极为广泛的通用设备，在民用供水、工业循环水系统、暖通空调水循环、轻型化工介质输送、农田排灌等场景中都承担着核心的流体增压输送功能，而叶轮作为端吸泵内部唯一对流体做功的核心过流部件，其结构形态、叶片曲率、流道布局直接决定了泵的扬程、流量、运行效率与气蚀性能，是整泵设计环节中最核心的零部件。本次呈现的叶轮模型，围绕端吸泵的实际运行工况展开设计还原，整体采用闭式叶轮的经典结构形式，轮盘与叶片一体化成型，能够有效减少流体在叶轮内部的泄漏损失，适配清洁水、低粘度无颗粒流体的输送需求，在常规端吸泵的运行转速区间内，能够保证流体获得稳定的离心力加速效果，让流体从叶轮中心入口进入后，沿着叶片间的弯曲流道平稳获得动能，最终沿轮缘方向甩出进入泵壳压水室，完成能量转换过程。从设计思路来看，该模型重点还原了叶片的空间扭曲形态，叶片从入口端到出口端的曲率平滑过渡，既保证了流体进入流道时的冲击损失控制在较低水平，也能让流体在流道内流动时避免出现大面积的涡流与脱流现象，降低泵运行过程中的水力噪声与振动；叶轮中心设置的安装轴孔与定位结构，匹配常规端吸泵的轴伸安装尺寸，能够保证叶轮与泵轴的同轴度要求，避免高速旋转时出现偏心振动，叶轮外缘的尺寸边界严格适配端吸泵的蜗壳内腔间隙要求，既保证装配时不会与泵壳发生刮擦，也能控制叶轮与泵壳之间的间隙大小，减少高压流体的回流损失，提升整泵的运行效率。对于机械设计入门学习者而言，该模型能够直观展现离心泵叶轮的结构组成、叶片的空间形态与装配逻辑，帮助学习者理解离心式流体机械的做功原理，掌握叶轮类旋转零件的设计要点，为后续开展整泵设计、流体仿真分析打下扎实的结构认知基础，也能作为机械基础教学环节的具象演示载体，让抽象的流体机械原理转化为可直观观察的实体结构，降低入门阶段的学习理解门槛。
