粉末施用专用旋风分离装置结构设计

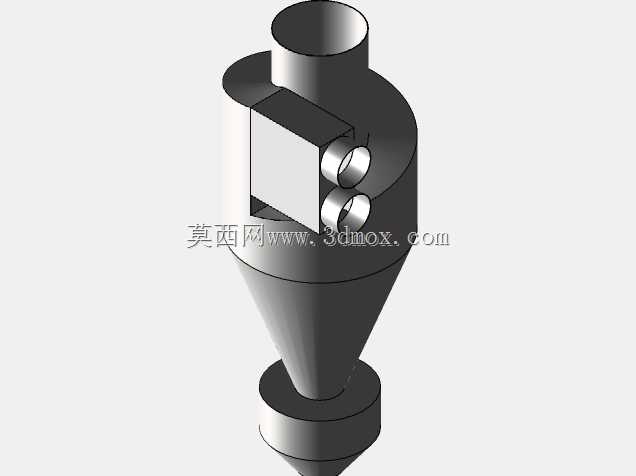

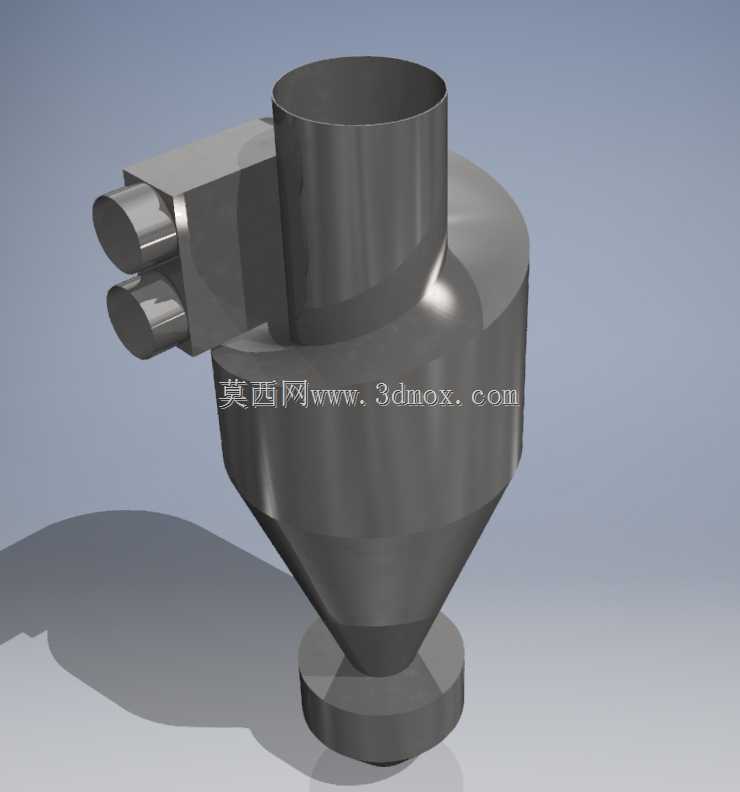

该旋风分离装置主要面向粉体加工、精细化工、食品粉料生产、建材粉料制备等涉及粉末施用与气力输送的作业场景，是粉体输送系统中实现气固两相分离的核心功能部件，可有效将气流中携带的粉末物料从气相中分离收集，避免粉料随尾气排放造成物料损耗与粉尘污染，同时保障后端管路与引风设备的运行稳定，减少粉料对动力部件的磨损。在实际生产应用中，该装置可对接粉末喷涂、粉料配料、粉体输送、车间粉尘收集等多类作业工位，适配不同粒径的干性粉末物料分离需求，尤其针对10μm以上的粉体颗粒具备稳定的分离效率，可满足常规工业场景下的粉料回收与气固分离要求。从功能特性来看，该装置依托离心沉降原理实现分离作业，含粉气流从装置侧部的切向入口进入腔体后，会在筒体内形成高速旋转的涡流场，粉末颗粒在离心力作用下被甩向筒体内壁，沿壁面滑落至下部锥段最终汇集到底部出料口，脱除粉料的洁净气流则从顶部的中心排气筒引出，整个分离过程无运动部件，运行过程无需额外动力损耗，日常维护仅需定期检查内壁磨损情况与出料口密封状态，运维成本极低。在设计思路上，该结构充分考虑了粉体流动的顺畅性，上部筒体采用圆柱形腔体设计，为气流形成稳定旋流提供足够的空间，避免流场紊乱导致分离效率下降；下部采用渐缩锥形结构，锥角经过合理匹配，可引导沿壁滑落的粉料顺畅向底部汇集，同时避免锥段区域出现二次扬尘，减少已分离粉料被上升气流重新夹带的概率；侧部的切向入口采用矩形截面设计，可引导气流平稳进入旋流场，降低入口处的局部阻力损失，减少气流对筒壁的局部冲刷磨损；顶部中心排气筒的插入深度经过匹配设计，可有效避免入口处的短路流直接进入排气通道，保障分离效率。从安装边界与外形尺寸来看，该装置整体采用立式安装结构，顶部预留标准圆形排气接口，可直接对接后端排风管路，侧部入口为对称双接口设计，可适配不同方向的来料管路接入，底部设置圆形出料接口，可对接粉料收集桶、旋转卸料阀或者后续输送设备，安装时需保障装置整体垂直固定，避免倾斜导致内部旋流场偏移影响分离效果，整体结构紧凑，占用竖向空间较小，可直接架设在生产工位上方或者粉料收集点旁，无需额外占用过大的车间平面空间，适配现有生产线的升级改造需求，无需对原有管路布局进行大幅调整。
