六角滚筒旋磨去毛刺抛光设备结构设计

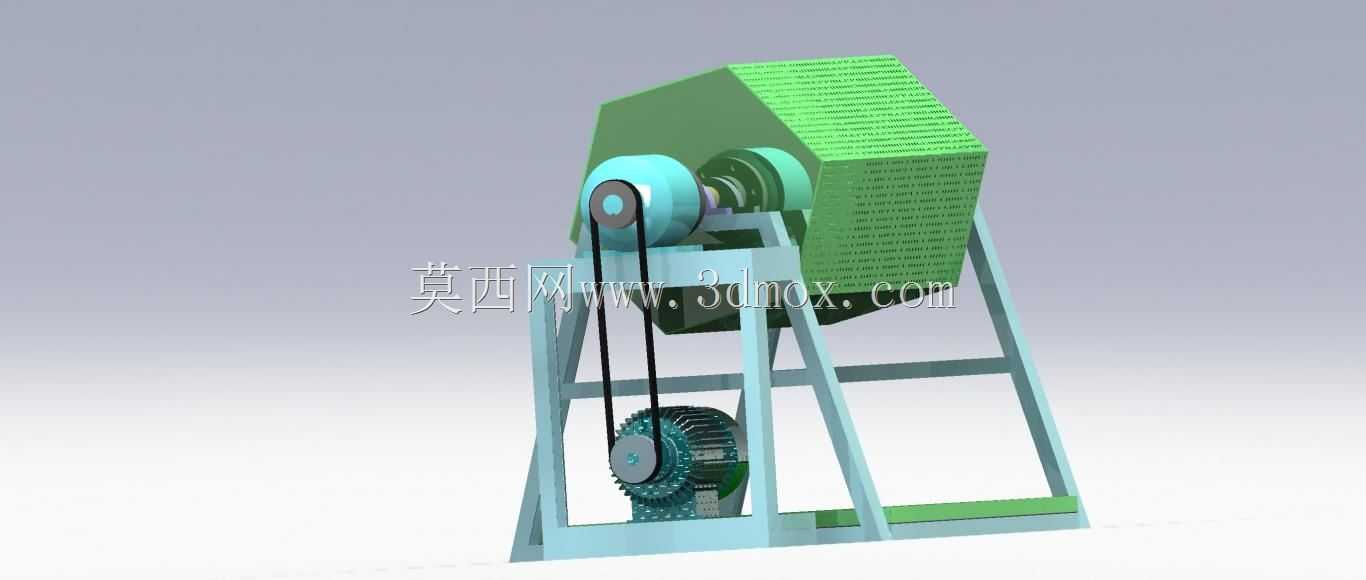

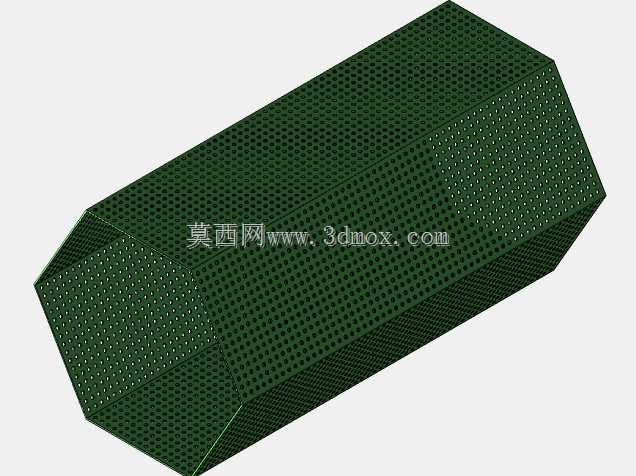

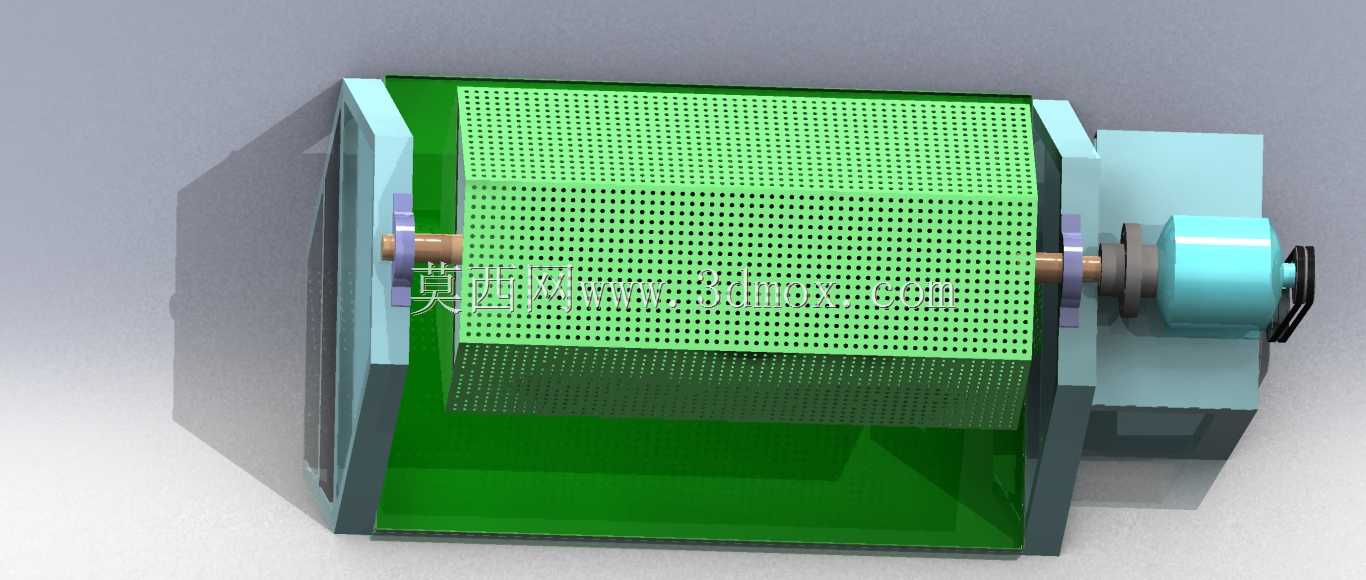

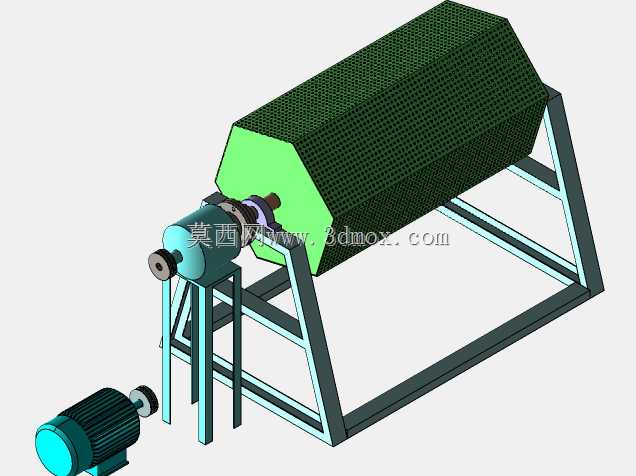

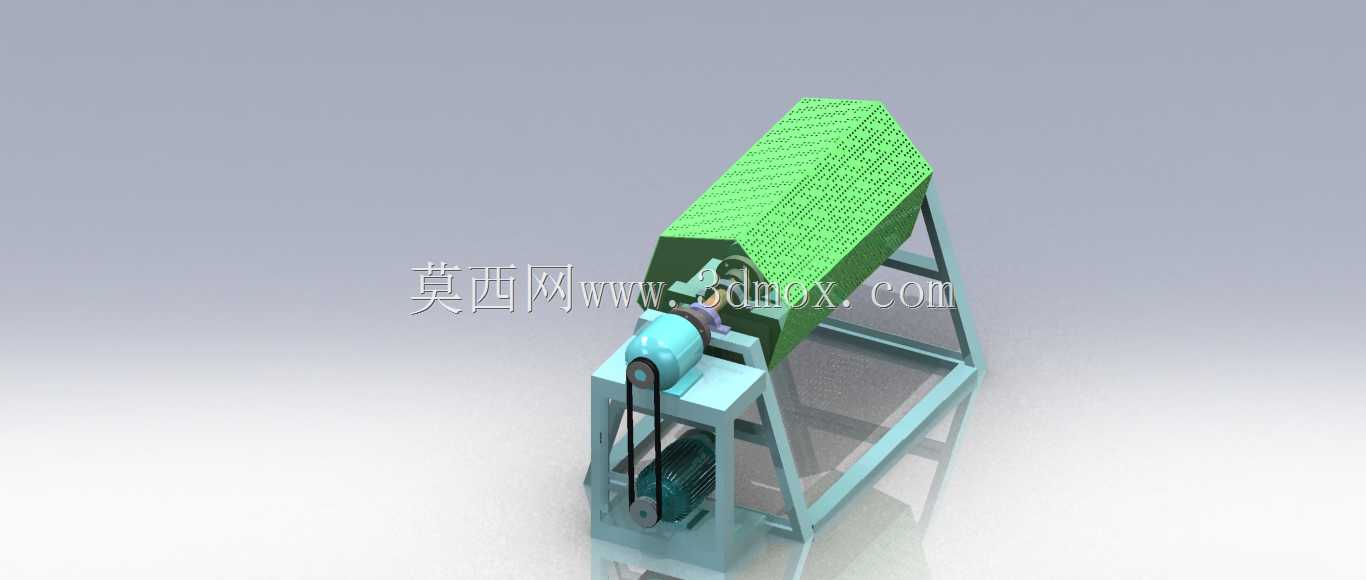

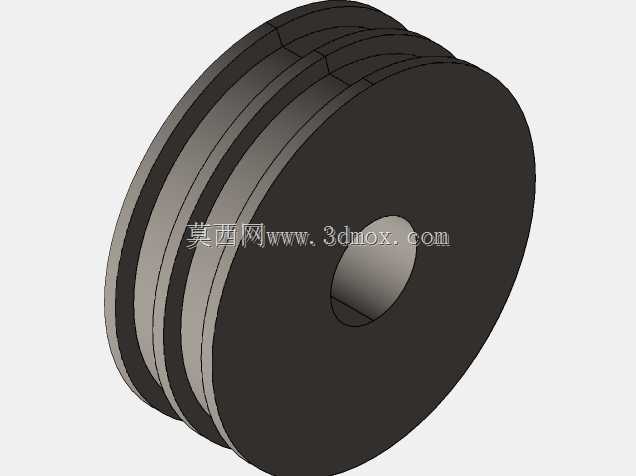

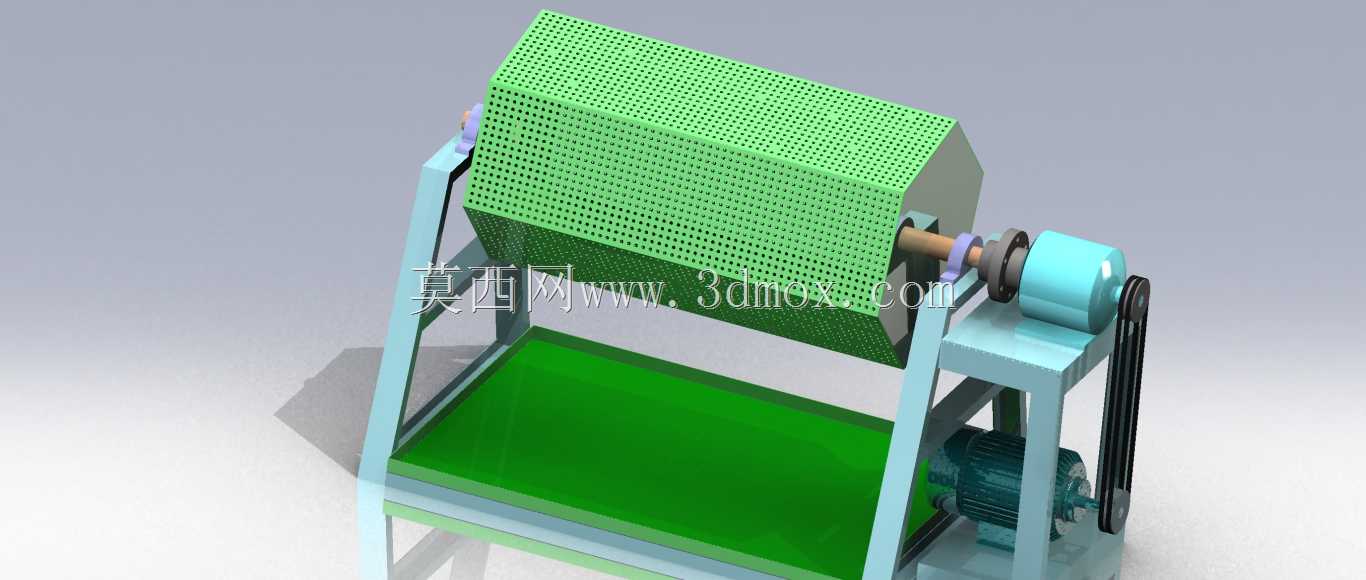

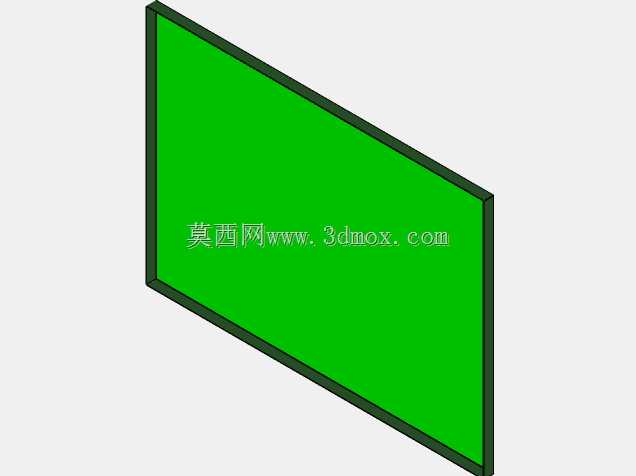

这款六角旋磨设备主要面向中小五金件、冲压件、压铸件的批量表面处理场景，在五金加工、汽配零件生产、小五金制品加工车间中应用广泛，核心用途是完成工件表面的去毛刺、飞边打磨、氧化层去除、粗抛光工序，替代人工手持打磨的低效作业模式，可一次性处理数十公斤的同批次小型工件，大幅降低表面处理环节的人工投入。设备核心功能依托带密集筛孔的六角卧式滚筒实现，作业时将待处理工件与适配的磨料一同投入滚筒内部，滚筒在传动系统带动下以恒定低速转动，筒内工件与磨料随滚筒抬升、滑落，在持续的相互摩擦、磕碰过程中完成表面打磨，筒身的密集筛孔可在打磨过程中同步排出磨屑与粉尘，配合下方的接料托盘收集废弃物，减少作业过程中的粉尘扩散。从设计思路来看，整体采用框架式立式机架结构，将滚筒、传动组件、动力单元分层布置，上层为倾斜安装的六角滚筒作业单元，中层设置倾斜式绿色接料导板，下层内置驱动电机与皮带传动机构，这种分层布局既保证了设备运行时的重心稳定，也让磨屑、废磨料能够顺着导板自然滑落至收集区域，无需额外设置复杂的排屑输送结构。滚筒采用六角截面而非传统圆形截面的设计，是为了在转动过程中让筒内物料获得更充分的抬升高度与跌落落差，避免圆形滚筒内物料随筒壁同步滑动导致的打磨效果不均问题，筒壁的筛孔孔径根据常规处理工件的最小尺寸设计，既保证磨屑顺利排出，也不会造成小型工件卡滞或掉落。传动部分采用电机搭配皮带减速、轧辊式支撑传动的结构，两个支撑轧辊分别承托滚筒两端的转轴，配合端部的限位结构避免滚筒转动时发生轴向窜动，皮带传动的方式可在滚筒卡滞时起到过载保护作用，避免电机堵转烧毁。从安装边界来看，设备整体为一体式机架结构，底部为矩形安装底座，安装时仅需在硬化地面预留与底座尺寸匹配的平整区域，通过膨胀螺栓固定即可，无需额外预埋基础；设备侧面预留传动皮带的维护空间，滚筒端盖侧预留工件装卸的操作空间，整体占地尺寸适配中小型加工车间的工位布局，进料端高度符合人工站立操作的人机工程学要求，无需额外配置上料台即可完成人工投料作业。设备的接料导板采用倾斜角度设计，可在导板末端放置收集箱，直接承接打磨过程中落下的粉尘与磨屑，配合车间的集中除尘系统可实现作业过程的粉尘管控，避免打磨粉尘扩散影响车间作业环境。
