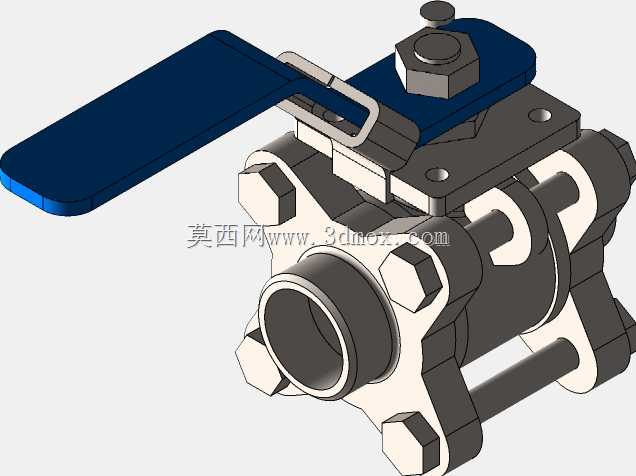

1英寸NPT螺纹三片式不锈钢球阀

这款三片式结构的不锈钢球阀，主要面向中小口径工业流体管路的通断控制场景，适配1英寸公称通径的管路系统，两端采用3-4NPT锥管螺纹连接形式，可直接与同规格的外螺纹管路部件旋合装配，无需额外焊接法兰，大幅压缩现场安装的工时与操作门槛，在化工流体输送、食品级物料管路、中小型水处理系统、洁净气体配送管网、小型液压动力回路中都有广泛的适配空间。从实际使用功能来看，该球阀通过带锁位结构的扳动手柄驱动阀芯旋转，仅需90度转动即可完成管路全开与全关状态的切换，手柄上的锁止结构可在阀门处于全开或全关位置时完成卡位，避免现场作业误碰导致的管路通断状态意外改变，有效降低管路运维过程中的操作风险。阀体采用三片式组合设计思路，将中间阀芯容纳段与两端的管路连接段拆分，通过四根周向均布的长螺栓完成整体锁紧，这种结构设计一方面降低了阀体内部流道与密封组件的加工难度，可在装配阶段直接将精磨后的球形阀芯、密封阀座精准定位在中间阀腔内部，保证密封面的贴合精度，另一方面也为后期的阀门维护提供了便利，无需将整个阀门从管路上完全拆下，仅需松开连接螺栓即可取出中间阀芯段完成密封件更换、阀芯清洁等维保操作，大幅降低设备全生命周期的运维成本。材质选用DIN304不锈钢，可适配常规弱腐蚀流体、洁净水、蒸汽、油气等多种介质的输送需求，阀体外部的六角结构设计，可在安装过程中使用普通扳手完成卡位，避免螺纹旋紧过程中阀体跟转损伤密封面。从安装边界来看，该阀门整体结构紧凑，手柄扳动过程中不会超出阀体侧面过多空间，可适配安装空间局促的管路排布场景，两端螺纹的标准锥度设计可保证旋合后无需额外密封填料即可达到可靠的管路密封效果，内部流道采用全通径设计，介质通过时的流阻极低，不会造成明显的压力损失，也不易在阀腔内部残留介质，尤其适合对管路洁净度有一定要求的输送场景。
