螺纹阿基米德流体输送系统结构设计

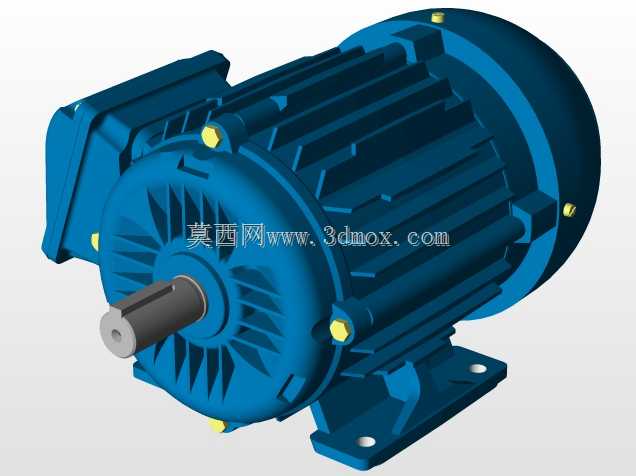

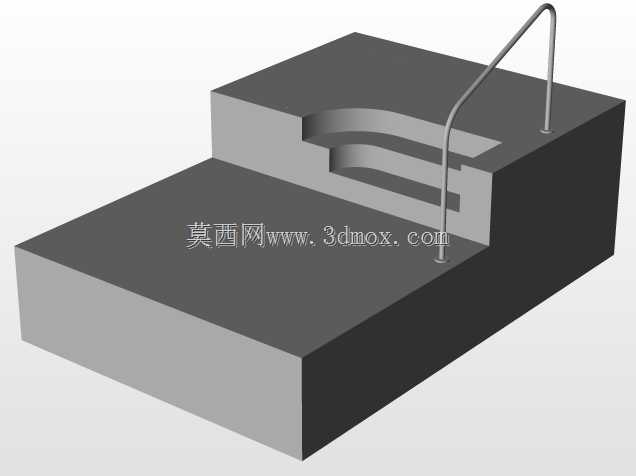

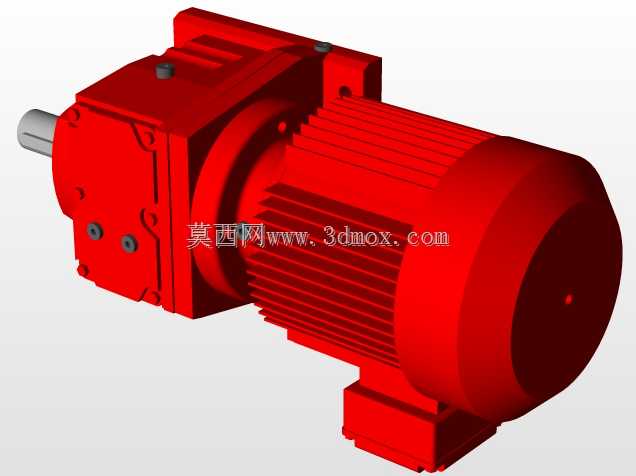

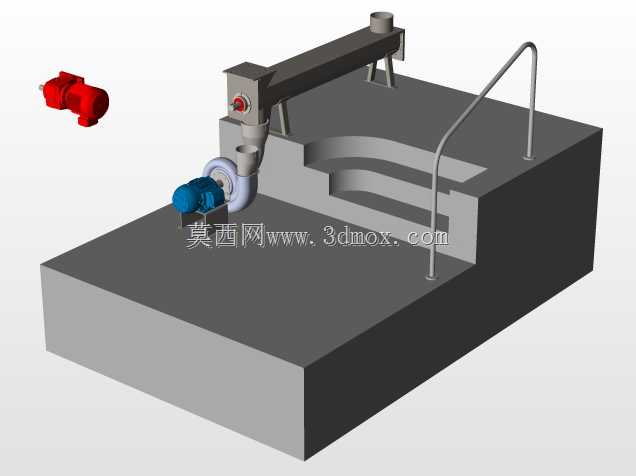

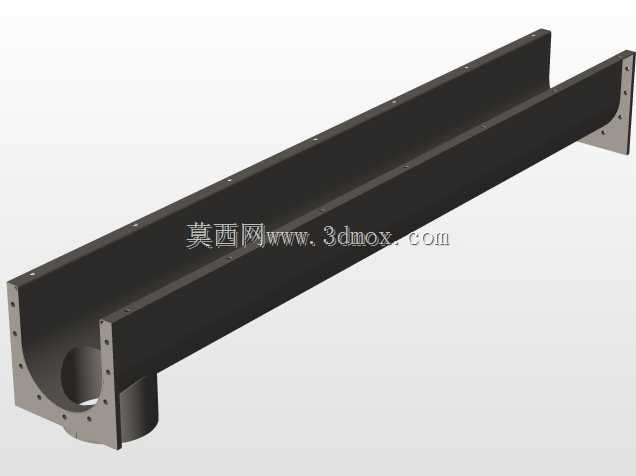

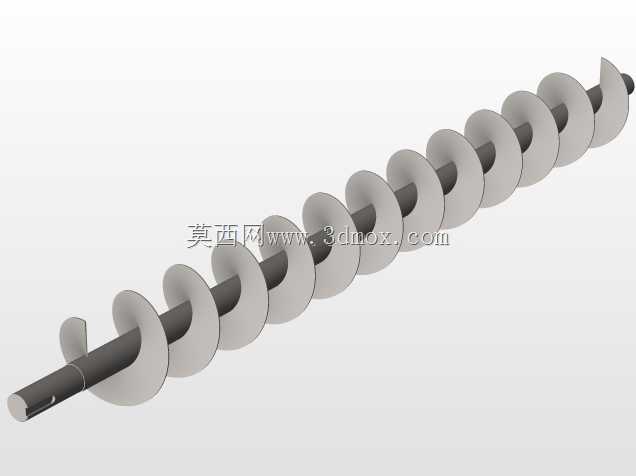

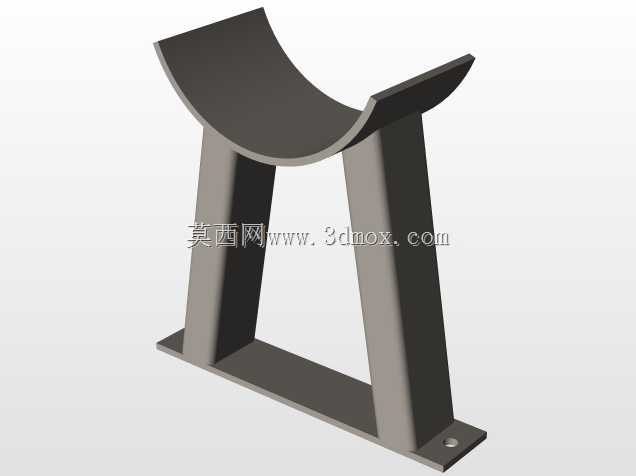

这套螺旋式流体提升装置的三维结构，完整还原了低扬程大流量输水场景下的设备布置逻辑，在市政雨污水提升、农田灌区引水、工业循环水输水等场景中，这类结构凭借低转速、无堵塞、对大颗粒杂质容忍度高的特性，一直是低扬程输水工况的优选方案。从结构布局来看，整套装置以混凝土浇筑的安装基座为承载核心，基座预留了与下游输水渠道衔接的弧形流道，流道曲面与螺旋叶片的外缘间隙控制在合理范围，避免输水过程中出现大量回流漏损，同时基座顶面设置了安全防护栏杆，覆盖设备巡检的行走通道，满足日常运维的安全防护要求。倾斜布置的螺旋输送槽体通过两端的支撑支架固定在基座上，槽体上端衔接出料溜槽，将提升后的流体导入下游输水通道，槽体的倾斜角度结合螺旋叶片的导程参数匹配设计，在保证输水效率的同时控制设备整体占地长度，避免安装时出现场地边界冲突。驱动端布置在槽体上端位置，配套的减速驱动组件直接连接螺旋轴输入端，省去了中间复杂的传动结构，降低长期运行的故障点，驱动组件外侧设置了防护壳体，避免户外运行时雨水、粉尘侵入传动部件。槽体下端的进料位置配套了辅助导流泵结构，可在低水位工况下将水体导入螺旋槽起始端，避免螺旋叶片因进水不足出现空转干磨的问题，独立的辅助泵通过支架固定在基座进水侧，进出口流道与主槽体的进料口平顺衔接，减少流道突变带来的水头损失。建模过程中对各部件的安装边界做了完整还原：基座的地脚安装面、驱动组件的检修操作空间、防护栏杆的安装位置、溜槽与下游渠道的衔接尺寸都做了参数化定位，结构设计人员可以直接参考这套布置方案调整对应参数，适配不同输水流量、提升扬程的项目需求。整套结构没有冗余的装饰性设计，所有部件的尺寸、位置都围绕输水效率、安装便捷性、运维便利性三个核心目标设置，螺旋叶片与槽体的配合间隙、驱动端的密封结构、基座的抗倾覆结构都做了细节还原，能够为同类型设备的结构设计、现场安装布置提供直观的三维参考，也可作为泵站类项目方案展示的可视化模型使用，帮助设计人员快速核对设备布置与场地边界的匹配度，减少二维图纸核对时的空间错漏问题。
