黄铜螺纹截止式手动水阀结构设计

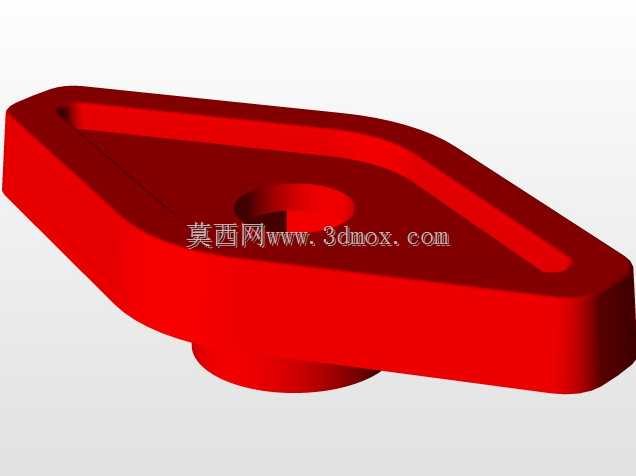

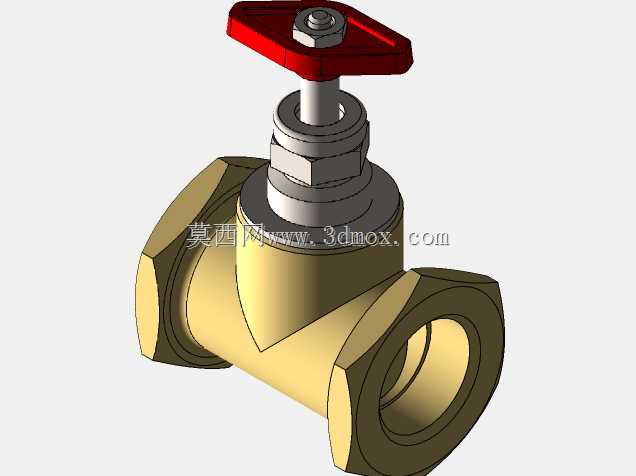

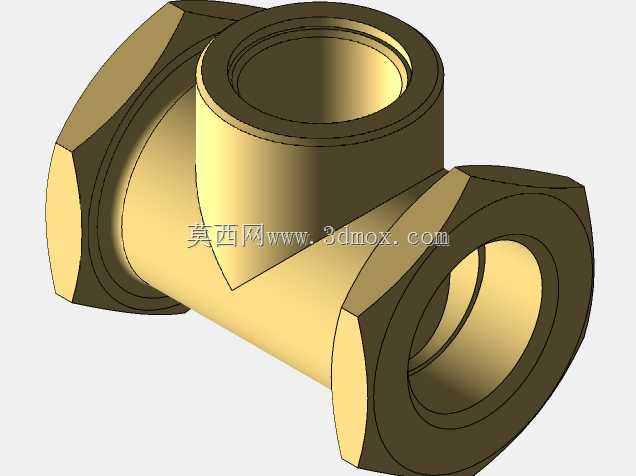

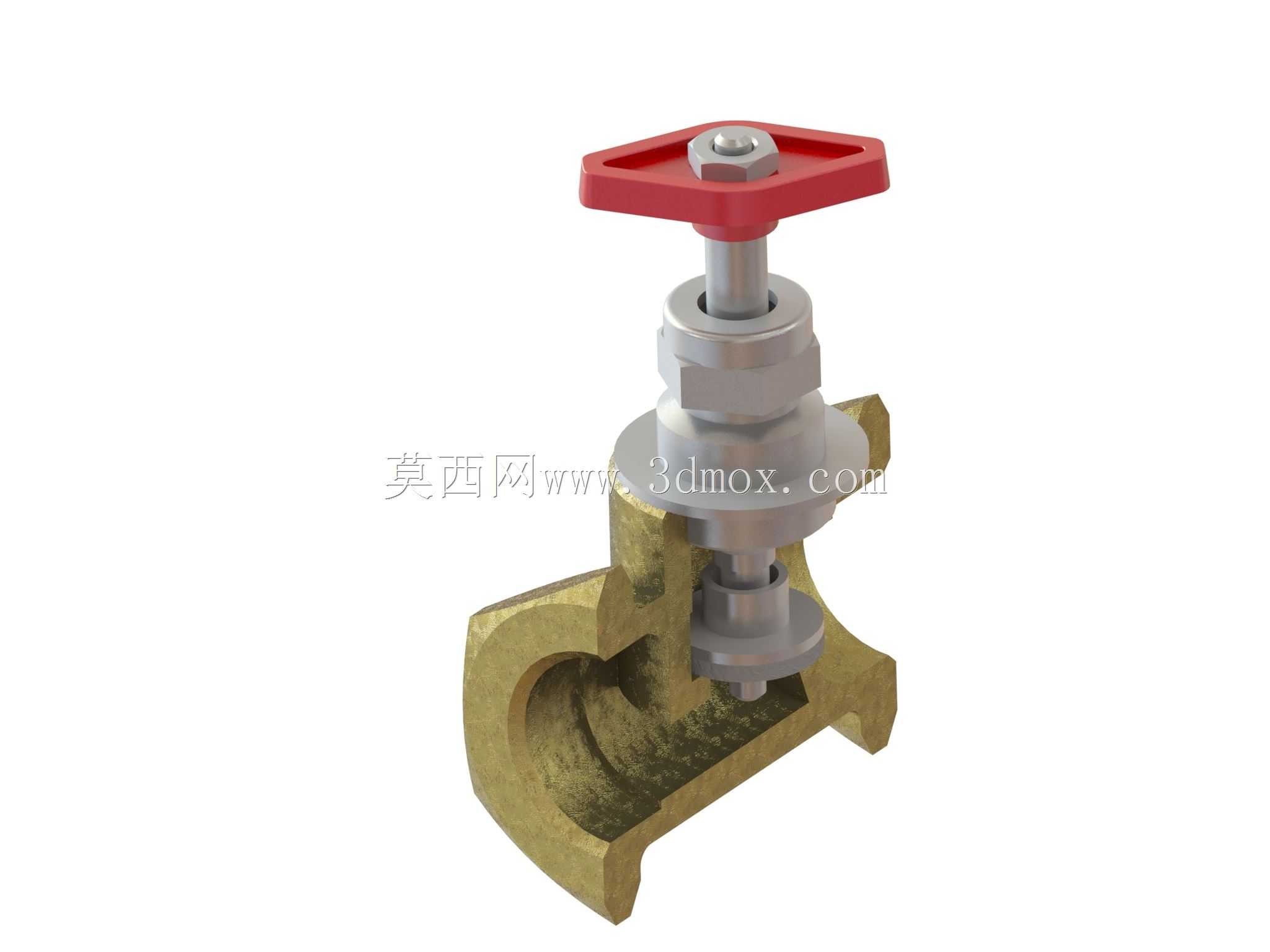

这款手动截止式水阀主要应用于民用建筑给排水管路、小型工业冷却水循环支路、家装水暖系统等场景，作为管路中控制水流通断、调节开度的核心元件，可适配常温清水、低浓度无腐蚀性水溶液的输送管控需求，在入户进水支路、散热器进出水端、小型设备供水接驳点都能稳定发挥作用。产品核心功能是通过手动操作实现管路水流的截断与导通，也可通过手轮旋转角度微调阀瓣开度，实现管路流量的线性调节，相比同通径的球阀，它的截流密封性能更稳定，在长期半开状态下不会出现阀件冲蚀过快的问题，适合需要频繁调节流量、长期保持固定开度的管路场景。从设计思路来看，这款水阀采用经典的下进上出截止式流道结构，阀体选用黄铜材质一体铸造成型，流道做了平滑圆弧过渡处理，尽可能降低水流经过阀件时的局部阻力，减少管路压损；上部的阀杆采用不锈钢材质加工，搭配多层密封填料结构，既保证阀杆旋转时的顺滑手感，也能避免阀杆位置出现渗漏问题；顶部的红色手轮采用菱形防滑造型，增大手部操作的接触摩擦力，无需额外工具即可徒手完成阀门启闭操作，手轮与阀杆通过顶部锁紧螺母固定，长期使用出现松动时也可快速紧固维护。从安装边界来看，这款阀件采用内螺纹连接结构，两端接口同轴度控制在较高精度范围内，安装时无需额外调整管路角度即可直接对接同规格的外螺纹管路接头，阀体整体结构紧凑，横向与纵向的安装占用空间较小，即使在管路排布密集的水暖井、设备内部狭小管路空间内也能顺利安装，安装后预留的手轮操作空间充足，不会出现手轮被周边管路遮挡无法操作的问题；阀瓣与阀座的密封面采用软硬结合的密封结构，关闭时只需施加适中的手轮扭矩即可实现完全密封，不会出现关不严渗漏的情况，同时也避免了过度旋紧导致密封面压损的问题，整体结构兼顾了操作便捷性、密封可靠性与安装适配性，能够满足多数低压供水管路的流体管控需求。
