巷道推门气动升降控制箱结构设计

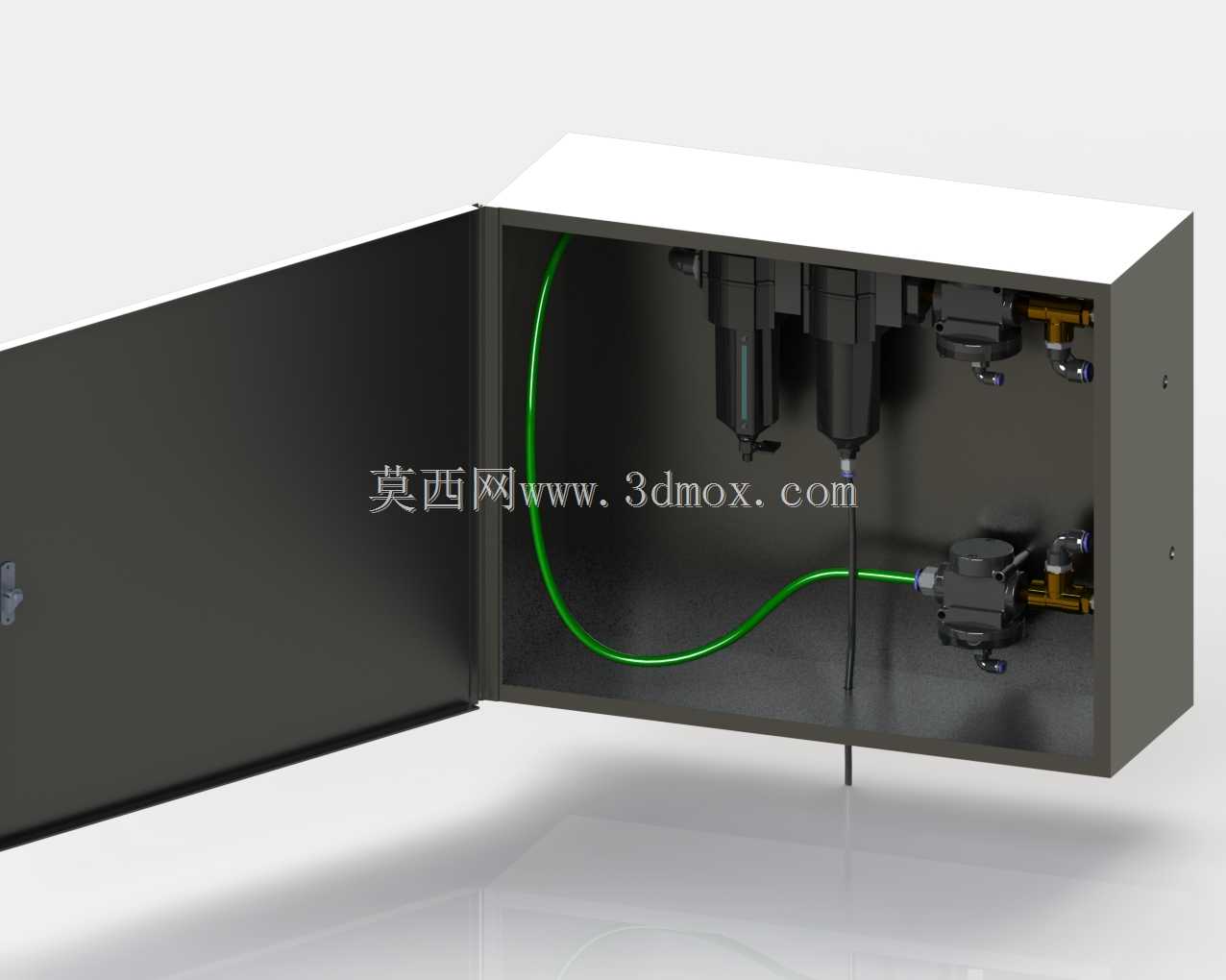

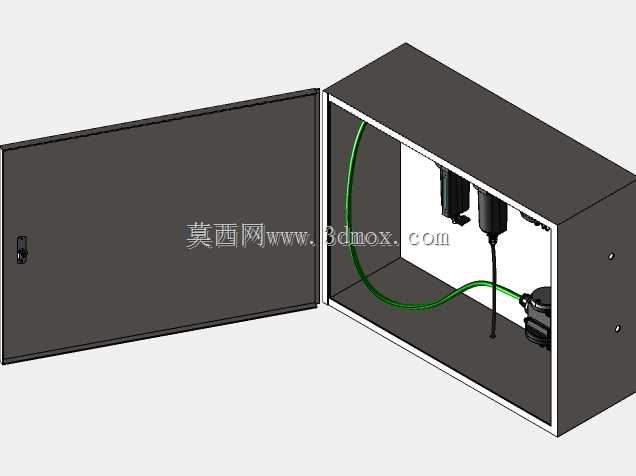

这款气动控制箱主要应用于井下巷道、工业厂区通道的气动提升闸门配套控制场景，作为整套闸门气动系统的核心气路集成载体，承担着气路通断调节、压力管控、执行元件动作逻辑分配的核心作用，能够在多粉尘、有一定湿度的工业现场环境下稳定运行，为气动提升闸门的升降动作提供可靠的气路控制支撑，适配需要频繁启闭、远程气控的巷道隔离闸门、通道隔断门使用需求，避免人员近距离操作重型闸门带来的安全隐患。从功能特性来看，控制箱采用封闭式金属箱体结构，箱门采用侧开铰接设计，日常运行时箱门闭合可以有效阻挡现场粉尘、飞溅杂物侵入内部气路元件，检修维护时可以完全敞开箱门，无遮挡接触内部所有气路组件，大幅降低日常运维的操作难度。箱体内部集成了气源处理过滤组件、气路控制阀组、气路连接管路，所有元件按照气路流向有序排布：气源接入端的过滤组件优先布置在靠近箱体进线口的位置，方便气源管路接入的同时，第一时间对输入压缩空气进行杂质过滤、压力调节，保障进入后续阀组的气源洁净度与压力稳定性；控制阀组集中布置在箱体中下部区域，对应输出气路直接连接外部闸门的气动执行气缸，缩短气路传输路径，降低气路压力损耗；内部气路连接采用柔性气动软管，沿箱体内壁规整排布，通过管卡固定避免管路晃动干涉，软管的弯曲半径完全符合气动管路安装规范，不存在折瘪、死弯等影响气流通畅的问题。从设计思路来看，这款控制箱采用集成化气路布局方案，将原本分散布置的气源处理、阀控、管路连接元件全部整合在独立箱体内，相比分散式安装的气路组件，大幅减少了现场安装的配管工作量，同时统一的箱体防护也提升了整套气路系统的环境适应能力。箱体的外形尺寸充分考虑井下巷道的安装空间限制，整体采用窄体立式结构，可直接壁挂安装在巷道侧壁的预留安装位上，不会占用巷道的通行空间；箱体背部预留了标准安装固定孔位，安装时只需在墙体对应位置打膨胀螺栓即可完成固定，安装边界预留了足够的管路接线空间，侧面的气源接入孔、执行件输出孔都做了橡胶护边处理，避免穿管时划伤气动管路外壁；箱门闭合后采用嵌入式密封结构，配合箱体边缘的密封胶条，能够达到常规工业防尘防水的防护等级，适配巷道内多尘、偶尔有淋水的使用环境。内部元件的排布充分考虑了日常操作与检修的便利性，需要定期调整压力、手动操作的阀件操作端全部朝向箱门开启侧，运维人员打开箱门后无需探身即可完成压力调节、手动试动作等操作；需要定期更换滤芯的过滤组件预留了足够的拆卸空间，更换滤芯时无需拆卸周边其他元件即可完成操作，大幅降低后期维护的时间成本。
