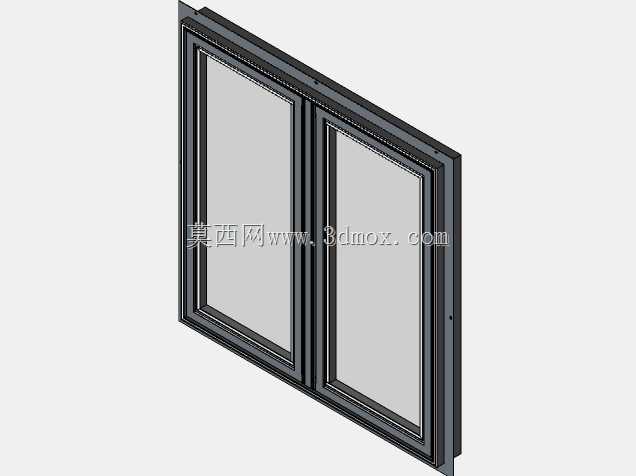

双扇推拉式铝合金密封保温窗体结构设计

这款双扇推拉式窗体结构主要面向民用住宅、商用办公空间、工业配套附属用房等建筑围护场景使用，作为建筑外立面的核心透光围护构件，承担着室内外空间分隔、自然采光导入、通风路径调控、室外温湿度阻隔、环境噪音隔绝的核心作用，可适配常规砖混结构、混凝土剪力墙结构、装配式钢结构等多种建筑主体的窗洞安装需求，是建筑装饰装修领域应用范围极广的通用围护部件。从功能特性来看，该窗体采用左右双扇错位推拉的开启方式，相较于传统平开窗不会占用室内外的侧向操作空间，开启过程中窗体扇叶始终在窗框的轨道平面内滑移，不会出现外窗坠物、窗扇磕碰行人的安全隐患，同时窗体的密封结构采用多道胶条搭接设计，在扇叶与窗框的搭接位置、两扇窗的闭合接缝位置、玻璃与扇框的嵌合位置都设置了连续的密封胶条安装位，可有效阻隔室外雨水渗入、室外粉尘飘入以及冷热空气的无组织对流，搭配中空玻璃的安装结构，能够大幅降低室内外的热量传递效率，减少空调、采暖设备的能耗损失，同时对中高频的环境噪音有明显的衰减效果，可有效提升室内空间的声环境舒适度。在设计思路上，这款窗体采用模块化的拆分设计逻辑，将整体结构拆分为外框主体、内扇组件、玻璃嵌装结构、滑移导向部件、密封止位部件几个独立模块，各模块之间采用嵌装加紧固件的连接方式，既能够保证生产环节的加工精度，也便于后期使用过程中的部件更换与维护；外框采用多腔体的型材结构设计，在保证整体结构抗风压强度的前提下，通过腔体结构阻断热量的型材传导路径，进一步提升窗体的整体保温性能，同时型材的边角位置都做了圆弧过渡处理，避免安装和使用过程中尖锐边角造成的磕碰划伤。在外形尺寸与安装边界上，该窗体的整体外轮廓为规整的矩形结构，外框的侧边设置了连续的安装固定翼边，可直接贴合建筑窗洞的内壁完成打胶固定与膨胀螺栓连接，安装时仅需要保证窗洞的平面度与垂直度误差在允许范围内即可完成适配，不需要额外定制复杂的转接连接件；窗体的滑移轨道设置在外框的下沿位置，轨道表面做了耐磨导向结构设计，可保证扇叶推拉过程顺滑无卡顿，同时轨道设置了排水坡度与排水孔位，可将渗入框内的雨水及时排出室外，避免长期积水造成型材腐蚀与密封件老化。
