城市家用SUV整车外观结构数模

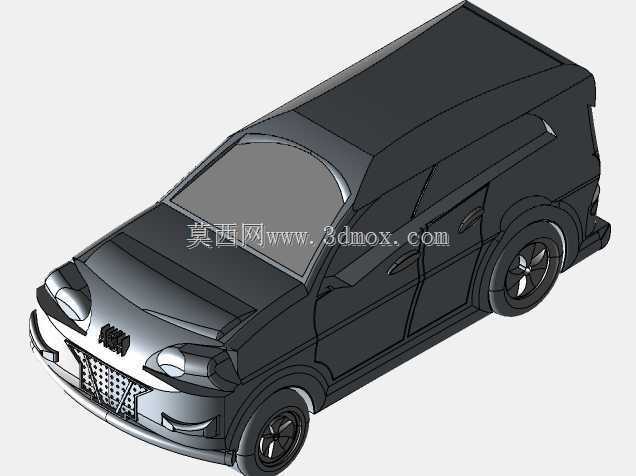

　　该数模围绕城市家用SUV的整车外观与基础车身结构展开，建模时先从整车比例入手，确定轴距、轮距、离地间隙和前后悬长度，再逐步搭建发动机舱、乘员舱、尾舱的外覆盖件边界。车身侧面保留了SUV相对直立的尾门和较高的车顶线条，这种处理能够在有限车长内兼顾后排头部空间与后备厢装载高度，适合日常通勤、家庭出行以及轻度非铺装路面使用场景。

　　前脸区域对大灯、前保险杠、下格栅和机舱盖棱线进行了分件表达，格栅采用密集网格造型，既承担视觉识别作用，也对应散热器进风面的布置区域。前保险杠下部预留了雾灯、下护板和拖车接口附近的结构空间，建模时注意保险杠最前端与轮胎、转向节之间的安全间隙，避免极限转向或悬架跳动时发生干涉。大灯曲面与翼子板、机舱盖形成连续过渡，便于后续检查外观分缝和装配面差。

　　车门窗框、后视镜、车门把手和侧裙均以独立实体呈现，车门边界按照前后门开启轨迹进行校核，门把手位置贴合乘员日常操作高度。后视镜支座与车门三角区连接，镜壳外形留出侧方视野所需的外伸量。车顶采用平直压型面，后期可扩展行李架、天窗或顶置储物箱；尾柱倾斜角度控制在造型与风阻之间，避免过度溜背而牺牲后排头部和行李舱容积。

　　行走系统部分包含轮胎、轮辋、制动盘与简化悬架轮廓。轮眉与轮胎之间保留跳动间隙，轮辋辐条开孔为制动散热提供气流通道。建模时将轮胎外径、轮心位置和转向包络作为关键约束，车身最低点、门槛梁和前保险杠下沿共同决定通过性边界。底盘未做复杂动力总成细化，但油底壳、副车架和排气通道区域可依据该外形继续深化。

　　从工程应用看，该模型可用于整车造型评审、外覆盖件分块讨论、展览展示、装配干涉检查以及教学演示。数模把车身、车门、灯具、格栅、车轮等主要视觉部件拆分清楚，结构层级便于后续修改：若调整车宽，需要同步修正保险杠、前脸格栅和轮眉跨度；若抬高离地间隙，则应重新检查传动轴、侧裙和下车体防护边界。整体造型偏向紧凑实用型SUV，强调城市道路使用中的空间利用率、维修接近性和外观件可制造性，为后续细化钣金、内饰、底盘和电气布置提供了稳定的三维基础。
